Tuburi ceramice de protecție pentru termocuplu: Ghid de selecție pentru cumpărătorii industriali

O linie de tratament termic care și-a înlocuit tuburile de protecție la fiecare șase săptămâni nu a avut o problemă cu termocuplul. A avut o problema cu ceramica. Elementele au ieșit din funcțiune curate și neîntrerupte, totuși tuburile s-au crăpat, rupt sau s-au înclinat, iar deriva care a urmat aparținea tubului, nu senzorului.

Tuburile ceramice de protecție cu termocuplu se află între un senzor care funcționează și tot ceea ce un proces poate arunca asupra acestuia: căldură radiantă peste 1.300 °C, gaz de cementare, gaze de ardere cu sulf, stropi de metal topit, vibrații și cicluri termice necruțătoare. Sunt consumabile, adesea cel mai ieftin articol din bucla de măsurare, dar decid dacă acea buclă supraviețuiește unei campanii sau unui sfert.

Versiunea scurtă înainte de detaliu: potriviți calitatea ceramicii cu temperatura de vârf și chimia atmosferei, măriți gaura astfel încât elementul să poată fi scos în continuare după un an de funcționare și cumpărați de la un producător care poate documenta materialul, mai degrabă decât de la un comerciant care poate cita doar o dimensiune. Filetul, flanșa, grosimea peretelui și timpul de livrare decurg toate din aceste trei decizii.

Ce fac de fapt tuburile ceramice de protecție pentru termocuplu în funcționare

Un termocuplu gol sau un element RTD este un lucru fragil. O înveliș izolată cu minerale poate avea o lungime de numai 3 mm până la 8 mm, iar firele din interior sunt mai subțiri decât părul uman. Fără un tub în jurul său, acel element trebuie să supraviețuiască impactului de la căderea materiei prime, eroziunea de la cenușa zburătoare, atacul chimic de la gazul de proces și contactul electric cu metalul împământat. Oricare dintre aceștia va încheia măsurarea.

Tubul rezolvă patru probleme deodată. Este nevoie de pedeapsa mecanică. Izolează elementul de mediile corozive sau conductive. Acesta oferă calea izolatoare care împiedică circuitul de măsurare să nu fie împământat de peretele vasului. Și setează adâncimea de imersie, care este ceea ce determină de fapt dacă senzorul citește procesul sau doar citește peretele cuptorului.

Toată această protecție are un cost. Fiecare milimetru de perete ceramic adaugă masă termică și rezistență termică între joncțiunea fierbinte și proces. Un tub subțire cu capăt închis, în contact bun cu mediul, răspunde în zeci de secunde; un tub greu, cu pereți groși, într-un flux de gaz cu viteză redusă, poate rămâne cu câteva minute. Pe o buclă de control care urmărește o exotermă rapidă, acel decalaj nu este un detaliu, este o problemă de reglare. Cumpărătorii care se plâng că un senzor nou „citește încet” descriu adesea tubul pe care l-au specificat, nu elementul pe care l-au cumpărat.

Comportamentul electric se modifică și cu temperatura. Alumina și majoritatea ceramicii oxidice izolează extrem de bine la rece, dar rezistivitatea lor scade pe măsură ce temperatura crește. În condiții foarte calde, rezistența izolației poate scădea la un nivel care deranjează transmițătorii sensibili, motiv pentru care instalațiile cu temperatură înaltă trec uneori la ceramică non-oxidată sau acceptă un ciclu de înlocuire mai scurt.

Tubul de protecție este o piesă de uzură care stabilește atât precizia, cât și durata de viață a întregii bucle de măsurare, așa că merită aceeași atenție inginerească ca și senzorul în sine.

Clasele ceramice din spatele majorității tuburilor de protecție

Cele mai multe cotații pentru tuburile ceramice de protecție cu termocuplu revin cu unul dintre cele cinci sau șase denumiri de materiale, iar diferența dintre ele nu este cosmetică. Alumina, mullita, carbura de siliciu, nitrura de siliciu, zirconia și silicea topită au fiecare o gamă în care se comportă bine și o gamă în care eșuează devreme.

Alumină și mulită

Alumină densă 99% este implicită pentru servicii curate, la temperatură înaltă. Menține forma la aproximativ 1.600 °C în aer, izolează bine, rezistă multor atmosfere oxidante și este disponibil pe scară largă în găuri și lungimi standard. Punctul său slab este șocul termic: încălziți-l prea repede sau stingeți-l cu condens și se va crăpa. Tuburile de mullit și corindon-mullit schimbă puțin din acea temperatură de vârf pentru o toleranță semnificativ mai bună la cicluri, motiv pentru care sunt frecvente în aplicațiile de cuptoare și tratament termic în care ușa se deschide și se închide toată ziua.

Carbură de siliciu și nitrură de siliciu

Carbura de siliciu aduce o conductivitate termică ridicată și o rezistență excelentă la șocuri termice, astfel încât supraviețuiește ciclurilor rapide și eroziunii grele. Este un candidat puternic pentru imersarea în metale neferoase topite, deși are nevoie de îngrijire în condiții puternic oxidante la vârful gamei sale și poate fi atacat de anumite zguri. Nitrura de siliciu oferă o rezistență similară la șocuri cu o rezistență bună și este adesea aleasă pentru aluminiu și alte topituri de turnătorie în care ceramica oxidică este umezită și dizolvată.

Zirconiu și silice topită

zirconiu tolerează cele mai ridicate temperaturi ale grupului și este încăpățânată din punct de vedere chimic în multe topituri, dar este mai grea, mai scumpă și relativ sensibilă la răcirea rapidă. Silice topită se află la celălalt capăt: plafon de temperatură modestă, rezistență remarcabilă la stingere. Dacă un proces circulă violent sub aproximativ 1.100 °C, un tub de silice topită poate rezista cu mult mai mult decât un tub de alumină premium.

Selectarea gradului ar trebui să fie determinată de modul de eșec pe care l-ați văzut de fapt, nu de cel mai mare număr de temperatură de pe o fișă de date.

Limite de temperatură: citirea fișei tehnice a unui tub de protecție pentru termocuplu ceramic

Cifra de temperatură de pe fișa tehnică a unui tub ceramic descrie de obicei o situație specifică: serviciu continuu în aer curat, fără cicluri termice, fără contaminare și sarcină mecanică modestă. Puține procese reale se potrivesc cu această descriere. Tabelul de mai jos arată cum se compară notele comune pe baza aerului curat, ceea ce este un punct de plecare sensibil înainte de aplicarea condițiilor de proces.

Citiți barele ca un clasament, nu ca o promisiune. Un tub cotat la 1.600 °C în aer curat poate fi limitat la aproximativ 1.400 °C odată ce atmosfera este în scădere, praf sau activă chimic, iar derating-ul este adesea mai mare decât distanța dintre două grade. Cumpărătorii care compară furnizorii doar pe baza numărului de temperatură general ajung să aleagă dintre clasele care se comportă aproape identic în procesul lor, în timp ce lipsesc proprietățile care contează de fapt, cum ar fi rezistența la șoc sau rezistența la o anumită topitură.

Aici devine util lanțul de material din spatele tubului. Un furnizor care produce, de asemenea, sârmă din aliaj de termocuplu și materiale pentru instrumente, înțelege cum se comportă joncțiunea fierbinte, izolația și mantaua ca un singur sistem la temperatură și poate oferi sfaturi despre tub și element împreună, mai degrabă decât să citeze un tub izolat. De asemenea, ajută experiența practică cu ansamblurile RTD precum cele anticorozive și rezistente la abraziune, deoarece aceeași ceramică care protejează un termocuplu protejează de obicei elementul de rezistență din același port.

Tratați limita de temperatură publicată ca punct de plecare pentru aer curat, apoi reduceți-o pentru cicluri, contaminare și sarcină mecanică înainte de a vă angaja la o clasă.

Atac chimic: Când o ceramică bună încă eșuează

Temperatura este partea ușoară a specificației. Chimia este locul unde se ascund cele mai multe defecțiuni premature, deoarece daunele arată rareori dramatice. Un tub nu dispare de obicei; dezvoltă o suprafață vitroasă, cu sâmburi sau rupte, își pierde grosimea peretelui pe o parte, apoi se fisurează când secțiunea devine prea subțire pentru a suporta sarcina.

Ceramica oxidică, cum ar fi alumina și mullita, gestionează bine atmosferele oxidante. Sunt mult mai puțin confortabili cu condiții reducătoare, cu vapori bogati în alcali și cu compuși cu fluor. În fabricile de sticlă și ciment, alcalii transportați de praf și substanțe volatile pot ataca suprafața unui tub de alumină chiar și atunci când temperatura este mult în intervalul menționat. Atmosfera bogată în hidrogen și cea bogată în carbon pot, de asemenea, scurta viața prin modificarea comportamentului suprafeței în timp.

Carbura de siliciu are propriile sale sensibilități. Funcționează bine în multe medii agresive, dar poate fi atacat de anumite metale topite, zguri și topituri de oxid și se comportă diferit în serviciul cu oxigen ridicat la vârful gamei sale. Nitrura de siliciu este adesea cea mai bună alegere de turnătorie pentru aluminiu. Zirconia rezistă la o gamă largă de topituri, dar nu este universal inert și este vulnerabilă la anumite zguri și la gradienți termici severi.

• Solicitați o analiză completă a gazului, nu doar componenta principală. Urmele de sulf, clorul și metalele alcaline decid adesea rezultatul.
• Înregistrați locul unde se află tubul în vas. Chimia locală în apropierea unui arzător, a unei linii de zgură sau a unei admisii de aer poate fi mult mai agresivă decât gazul de proces în vrac.
• Așteptați-vă la transportul de praf și vapori. Particulele care se depun pe o ceramică fierbinte pot forma un strat corosiv care continuă să lucreze la suprafață.
• Luați în considerare interacțiunea refractară. Alcaliile colectate din zidăria din apropiere pot migra pe suprafața tubului.

Un test practic valorează mai mult decât o comparație cu fișa de date. Dacă o plantă are un port care mănâncă tuburi, instalarea unei scurte încercări de două sau trei note candidate unul lângă altul timp de câteva săptămâni va rezolva de obicei întrebarea mai repede decât orice masă.

Specificați ceramica față de cea mai proastă chimie locală pe care o va vedea tubul, nu compoziția medie a gazului de proces.

Șocul termic: modul de defecțiune subestimează cumpărătorii

Multe tuburi crăpate sunt puse pe seama unui lot prost atunci când cauza reală este modul în care a fost pornit vasul. Ceramica este fragilă, iar toleranța sa la schimbarea rapidă a temperaturii variază enorm de la un grad la altul. Un tub care trăiește fericit la 1.400 °C timp de luni de zile se poate despica prima dată când întâlnește un curent rece de la o ușă deschisă sau un jet de condens.

Trei factori decid cât de mult șoc poate absorbi un tub: materialul, grosimea peretelui și aranjamentul de susținere. Pereții subțiri se răcesc și se încălzesc mai uniform, astfel încât rezistă la șocuri mai bine decât secțiunile grele de aceeași calitate. Traversele lungi nesusținute se îndoaie sub propria greutate la temperatură și eșuează într-un punct de stres, mai degrabă decât în ​​mijloc. Un tub cu capăt închis cu un suport intern, sau un design din două piese, durează adesea mai mult decât un tub mai lung dintr-o singură bucată în același port.

Regulile care se mențin în practică includ încălzirea treptată a vasului, mai degrabă decât la viteza maximă de ardere, menținerea condensului departe de ceramica fierbinte și evitarea pulverizării cu apă pe un tub care este încă peste câteva sute de grade. Acolo unde procesul nu poate fi controlat cu atâta atenție, silice topită sau ceramică neoxidată este adesea răspunsul mai realist, chiar și la un plafon de temperatură mai scăzut.

Acolo unde procesul rulează greu, alegeți un grad tolerant la șocuri și un perete mai subțire în loc să urmăriți o temperatură mai mare.

Geometrie: alezaj, grosimea peretelui, lungimea și filetul

Odată ce materialul este așezat, geometria decide dacă instalația funcționează. Cele mai frecvente greșeli de specificație sunt un orificiu care este prea strâns, o lungime de imersie aleasă prin presupuneri și un filet care nu se potrivește cu portul existent. Examinarea punctelor de mai jos în ordine evită majoritatea dintre ele.

1. Măsurați elementul. Înregistrați diametrul învelișului termocuplului sau RTD, apoi lăsați un spațiu inelar de aproximativ 1 mm până la 2 mm, astfel încât elementul să poată fi introdus și retras după ce tubul a fost în funcțiune.
2. Alegeți toleranța alezajului. Alezurile strânse îmbunătățesc timpul de răspuns deoarece elementul se află mai aproape de perete, dar devin imposibil de dezasamblat odată ce oxidarea și praful și-au făcut treaba.
3. Setați grosimea peretelui. Pereții mai subțiri răspund mai repede și rezistă mai bine șocului termic; pereții mai groși supraviețuiesc impactului și eroziunii. Potriviți alegerea cu riscul dominant din port.
4. Decideți lungimea de imersie. Ca un ghid aproximativ, o imersie de opt până la zece ori diametrul tubului plasează punctul de detectare suficient de departe în mediu pentru a evita efectele de perete, în funcție de spațiul disponibil.
5. Confirmați separat lungimea totală. Lungimea totală include secțiunea de deasupra punctului de montare unde se află capul terminalului și fitingurile; nu este același număr cu adâncimea de scufundare.
6. Specificați conexiunea. Opțiunile comune includ filete NPT și BSP, filete metrice, flanșe și fitinguri simple de compresie și fiecare are propriul său standard dimensional.
7. Indicați toleranțele pe care le puteți accepta. Cifrele comerciale pentru tuburile ceramice sunt de obicei o fracțiune de milimetru pe alezaj, un procent mic pe lungime și o admisie de dreptate pe metru, dar le confirmă mai degrabă decât să presupunem.

Încă două puncte provoacă probleme la fața locului. În primul rând, ceramica este de obicei furnizată la dimensiunea arsă, astfel încât șlefuirea până la o dimensiune finală este limitată și filetarea se face adesea pe o inserție metalică sau cermet, mai degrabă decât în ​​ceramica în sine. În al doilea rând, un tub care trece aproape de un perete sau de un arzător va dezvolta o parte fierbinte și una rece, care este o sarcină de încovoiere la temperatură; adăugarea unui suport sau rotirea portului poate adăuga luni de viață.

Scrieți alezajul, grosimea peretelui, adâncimea de imersie, lungimea totală și filetul ca cinci numere separate, deoarece furnizorii vor cita exact ceea ce le oferiți.

Tuburi de protecție pentru termocuplu ceramice cu capăt deschis, cu capăt închis și din două piese

Forma finală schimbă modul în care tubul se comportă mai mult decât se așteaptă majoritatea cumpărătorilor. Un tub cu capăt deschis este un cilindru simplu gol, folosit adesea cu un vârf închis separat sau cu o sondă metalică în spate. Este ieftin, ușor de făcut în lungimi lungi și simplu de inspectat, dar elementul este expus la orice intră în capătul deschis, așa că se potrivește cu un serviciu curat, uscat, non-coroziv.

Un tub cu capăt închis etanșează complet elementul. Este răspunsul standard pentru lichide, metale topite, gaz încărcat cu praf și orice aplicație în care contaminarea sau umiditatea ar distruge elementul. Costul este decalajul termic: vârful închis adaugă masă între proces și joncțiunea fierbinte, iar cu cât vârful este mai gros, cu atât timpul de răspuns este mai lung.

Modelele din două piese separă vârful de tijă. Aceasta permite unei plante să înlocuiască doar piesa care se uzează efectiv, care este adesea ultimii 200 mm, și permite ca tija să fie un grad tolerant la șocuri, în timp ce vârful este ales pentru rezistența chimică. Acolo unde același port consumă tuburi de lungime completă pe un ciclu scurt, traseul din două piese poate reduce atât costurile, cât și timpul de nefuncționare. Merită să discutați cu furnizorul înainte de a presupune că fiecare înlocuitor trebuie să fie un singur tub ceramic.

Dacă doar vârful se uzează, un tub din două piese transformă un consumabil de lungime completă într-o piesă mică, cu costuri reduse.

Împerecherea tuburilor ceramice cu ansamblurile RTD

Nu orice port fierbinte are nevoie de un termocuplu. Elementele de rezistență sunt adesea preferate acolo unde stabilitatea și repetabilitatea contează mai mult decât viteza brută și se aplică aceeași logică de protecție ceramică. Un element de rezistență dintr-un tub ceramic oferă o măsurătoare stabilă, cu derive scăzută, cu condiția ca tubul să nu introducă scurgeri electrice sau solicitări mecanice.

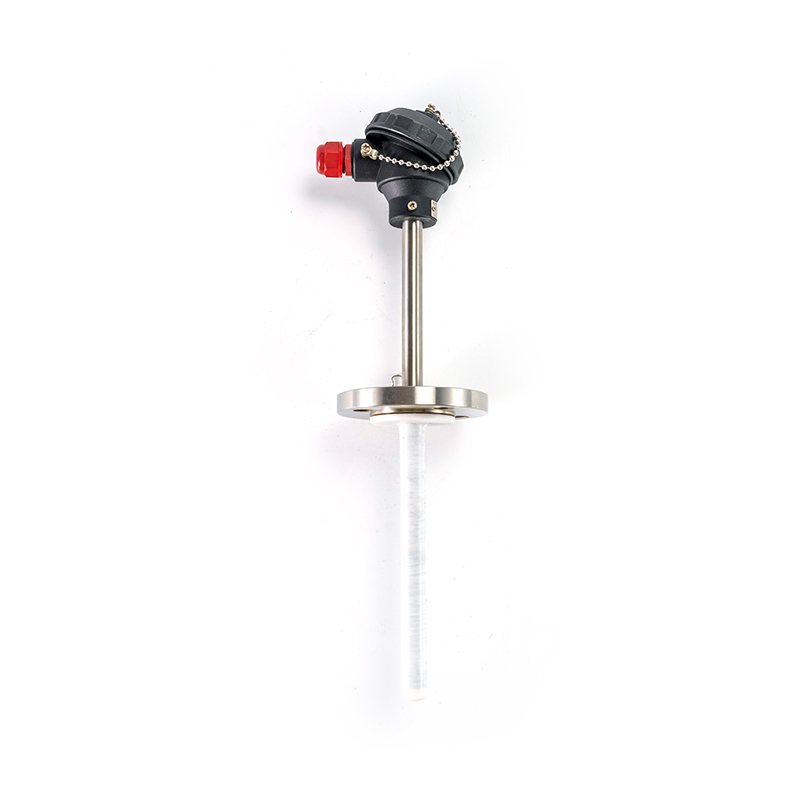

Aceasta este o zonă în care ajută să cumpărați tubul și ansamblul din aceeași sursă. Un ansamblu construit în jurul unui tub ceramic poate fi configurat pentru problema specifică din port, fie că este abraziunea, coroziunea, o clasificare a zonelor periculoase, mai multe puncte de măsurare, un cap de afișare sau un ciclu de funcționare al unei centrale electrice. Modelele anticorozive și rezistente la abraziune, de exemplu, iau aceleași întrebări de selecție ceramică și răspund la ele împreună cu elementul și terminația.

RTD anticoroziv Putem furniza tot felul de materiale speciale și generale rezistente la coroziune în funcție de mediul coroziv, diferite, în special prevenirea coroziunii a... Vizualizare produs →

Cumpărătorii care compară opțiunile constată adesea că prețul de asamblare este dominat de carcasă și de certificare, mai degrabă decât de ceramică, ceea ce face sensibil să specificați tubul pentru viață și asamblarea pentru precizie în același timp. Un furnizor care produce ambele piese poate confirma, de asemenea, că alezajul, filetul și adâncimea de inserare sunt consecvente înainte de expedierea ceva.

Specificați împreună ceramica și elementul senzor, astfel încât o parte să dețină potrivirea, timpul de răspuns și ciclul de înlocuire.

Firul de aliaj din interiorul tubului

Un tub poate proteja doar ceea ce se află în interiorul său, iar ceea ce se află în interior este o pereche de conductori diferiți. Calitatea firului determină intervalul de temperatură, curba de ieșire și comportamentul în derivă, în timp ce tubul determină cât de mult supraviețuiește acel fir în mediu. Tratarea celor două ca achiziții separate este modul în care plantele ajung să aibă o ceramică perfect bună în jurul unui element care nu a fost niciodată potrivit pentru temperatură.

Perechile comune se comportă destul de diferit. Combinațiile nichel-crom și nichel-siliciu acoperă cea mai largă gamă generală de cuptoare și cuptoare industriale. Tipurile de fier și constantan se potrivesc la temperaturi mai scăzute și condiții de reducere. Tipurile de cupru și constantan sunt utilizate acolo unde intervalul este modest, dar precizia contează. Fiecare are un plafon recomandat, iar fiecare are atmosfere pe care le tolerează mai bine decât altele, motiv pentru care sfaturile materiale pentru tub și pentru sârmă ar trebui să provină din aceeași sursă tehnică.

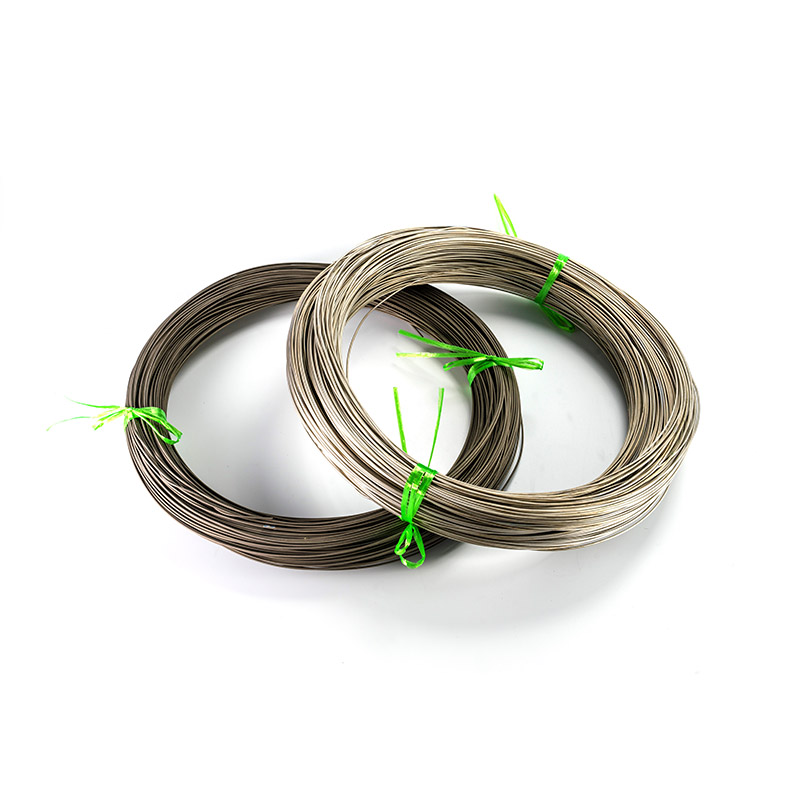

Sârmă din aliaj de termocuplu Introducere de produs Sârma din aliaj termocuplu este un aliaj de precizie pentru măsurarea temperaturii, compus în principal din nichel, crom, siliciu, cupru și alte metale. Con... Vizualizare produs →

De asemenea, merită să ne întrebăm dacă sârma și tubul provin de la o instalație care își controlează propria topire, tragere și recoacere a aliajului. Consistența în aliaj este ceea ce menține curba de ieșire stabilă de la un lot la altul, iar această consistență apare pe teren ca citiri care se potrivesc între porturi, mai degrabă decât să se depărteze de o campanie.

Cel mai scump tub nu poate salva un element a cărui calitate de aliaj a fost aleasă pentru un interval de temperatură greșit.

Sârmă de prelungire și compensare: Cealaltă jumătate a buclei

Un circuit de termocuplu este la fel de bun ca secțiunea sa cea mai rece. De la capul terminalului înapoi la instrument, semnalul se deplasează prin prelungire sau fir de compensare care trebuie să se potrivească cu familia de aliaje a elementului și să respecte polaritatea. Inversați perechea sau utilizați un aliaj greșit, iar citirea va fi greșită cu o marjă care crește odată cu diferența de temperatură dintre cap și dulap.

Două probleme domină problemele de teren. Prima este temperatura capului terminal: dacă capul se află într-o locație fierbinte și nu se aplică nicio compensare de referință, eroarea de joncțiune rece poate fi substanțială. Al doilea este zgomotul electric, care contează din ce în ce mai mult pe măsură ce plantele adaugă variatoare de frecvență. Construcția ecranată cu o singură referință la sol consecventă este de obicei răspunsul și ar trebui să fie aleasă în același timp cu tubul și elementul, mai degrabă decât petice ulterior.

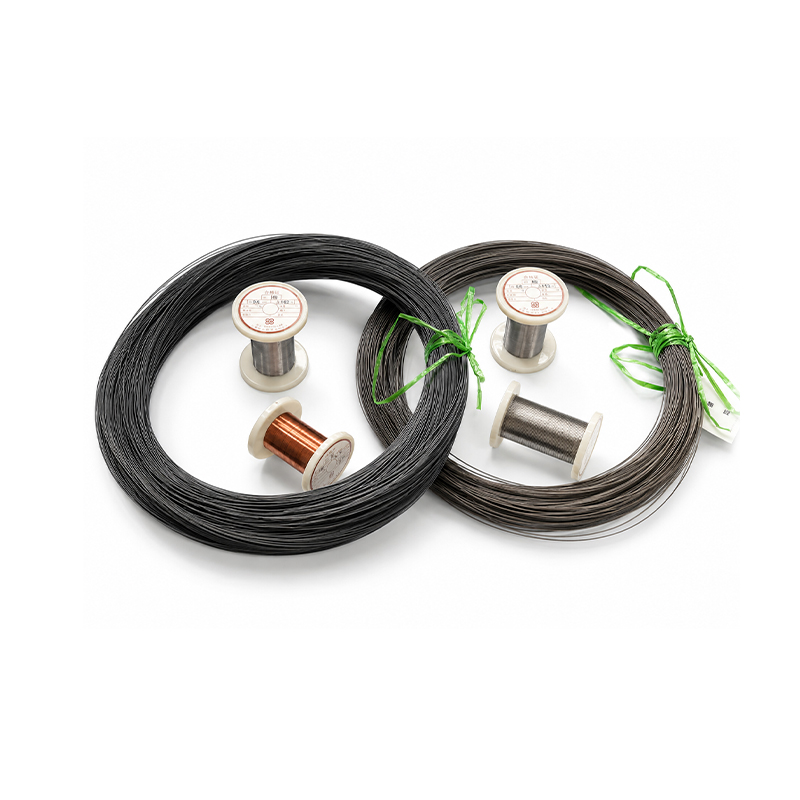

Sârmă de compensare a termocuplului Sârmă din aliaj Introducere de produs Sârma din aliaj pentru cablurile de compensare a termocuplului este un material conductor de miez pentru sistemele industriale de măsurare a temperaturii, folosit ca aliaj de... Vizualizare produs →

Achiziționarea sârmei de la același producător ca și sârma din aliaj utilizat în element elimină, de asemenea, o sursă comună de nepotrivire. Când ambele provin dintr-o operație de topire și de trefilare, caracteristicile perechii se aliniază, iar instalarea este mai ușor de validat la punerea în funcțiune.

Buget pentru fir, cap și detaliu de împământare în același timp cu tubul ceramic, pentru că toate contribuie la aceeași eroare.

Cum se scrie un RFQ pentru tuburi ceramice de protecție pentru termocuplu

Cele mai multe întârzieri de cotație sunt cauzate de solicitări incomplete, nu de fabrici lente. Un RFQ clar revine de obicei cu un preț utilizabil și un termen de livrare realist în câteva zile. Dacă parcurgeți următoarea listă înainte de a trimite o întrebare, se evită a doua și a treia rundă de întrebări.

1. Indicați aplicația și temperatura de vârf, inclusiv excursiile, mai degrabă decât doar valoarea de referință normală.
2. Descrieți atmosfera și orice contaminanți, inclusiv praf, sulf, clor, alcalii și umiditate.
3. Numiți mediul cu care va intra în contact tubul: gaze de ardere, metal topit, sare, sticlă, ulei, apă sau aer curat.
4. Dați geometria în cinci numere: alezaj, grosimea peretelui, lungimea de imersie, lungimea totală și filetul sau flanșa.
5. Indicați forma finală: capăt deschis, capăt închis sau un ansamblu din două piese.
6. Confirmați dacă tubul va transporta un termocuplu, un RTD sau ambele și dați diametrul elementului.
7. Spuneți de câte piese aveți nevoie pentru încercare și de câte pe an ulterior, deoarece ambele numere afectează prețul.
8. Solicitați în scris nota materialului și toleranțele dimensionale care vor fi reținute.
9. Întrebați ce ar schimba furnizorul dacă tubul actual se defectează devreme și oferiți durata de viață pe care o obțineți acum.

Includerea istoricului defecțiunilor este cel mai util lucru pe care îl poate adăuga un cumpărător. Un furnizor care știe că tuburile eșuează după cinci săptămâni într-un cuptor ciclic va sugera un grad tolerant la șocuri sau un perete mai subțire, în timp ce un furnizor a spus doar „tub de alumină, 1.200 mm lungime” va reproduce aceeași problemă la același preț.

Includeți istoricul defecțiunilor în anchetă; recomandarea notei depinde mult mai mult de ea decât de desen.

Cost, timp de livrare și cantitate de comandă

Tuburile ceramice nu sunt articole scumpe, dar costul înlocuirii lor este adesea dominat de tot ceea ce este în jurul achiziției: orele de oprire, forța de muncă, producția pierdută în timp ce un port este scos din funcțiune. Această asimetrie explică de ce a cheltui puțin mai mult pe o notă care durează de două ori mai mult este de obicei decizia mai ieftină.

Patru factori mută prețul unitar. Materialul de calitate este cel mai mare, cu zirconiu și nitrură de siliciu mult peste alumină și mulită. Urmează dimensiunea, deoarece tuburile lungi necesită cuptoare mai mari și o manipulare mai atentă. Precizia dimensională adaugă costuri atunci când sunt necesare toleranțe strânse ale alezajului sau dreptului. Cantitatea are efectul cel mai vizibil, deoarece amenajarea unui ciclu de ardere este un cost fix care se repartizează pe piesele produse.

Timpul de livrare urmează aceeași logică. Dimensiunile standard din clasele comune sunt frecvent disponibile din stoc sau pe un ciclu scurt, în timp ce lungimi speciale, fire neobișnuite și clase non-oxide sunt realizate la comandă. Cumpărătorii care păstrează un tampon modest din cele două sau trei mărimi folosite cel mai des la fața locului evită comanda de urgență de transport aerian, de unde apare costul real al unui tub crăpat.

• Comandați cantități de probă înainte de a vă angaja la un volum anual într-o nouă clasă.
• Standardizați cât mai puține dimensiuni pe care planta le poate tolera și păstrați un stoc mic de siguranță din fiecare.
• Cereți prețul la două sau trei pauze de cantitate, mai degrabă decât la o singură cifră.
• Confirmați metoda de ambalare, deoarece ceramica livrată în vrac ajunge ruptă.

Comparați costul total al unui an de serviciu, nu prețul pe factură al unui singur tub.

Cumpărarea de la un producător, furnizor sau angrosist

Trei modele comerciale apar în majoritatea căutărilor pentru acest produs: producătorul care arde și prelucrează ceramica, furnizorul care distribuie o gamă de instrumente și comerciantul cu ridicata care deține stoc pentru revânzare. Fiecare are un rol legitim, iar alegerea corectă depinde dacă problema este standard sau specifică.

Un producător este calea mai bună atunci când tubul trebuie să interacționeze cu o atmosferă specifică, când toleranțele contează sau când o fabrică dorește informații tehnice despre motivul pentru care ultimul lot a eșuat. Un producător care produce și sârmă din aliaj de termocuplu, elemente de rezistență și materiale pentru instrumente poate trata tubul ca pe o parte a unui sistem de măsurare, care tinde să producă un răspuns mai coerent decât o căutare în catalog. Prețurile de volum sunt, de obicei, mai puternice.

Un furnizor sau un angrosist are sens atunci când cerința este o dimensiune standard într-o clasă comună și prioritatea este disponibilitatea. Compensația este că profunzimea tehnică din spatele cotației poate fi limitată, iar întrebările despre atmosferă sau șocul termic pot rămâne fără răspuns. Pentru înlocuiri unice pe porturi necritice, acesta este un compromis rezonabil.

Oricine este ales, merită făcute trei verificări. Solicitați nota în scris cu o descriere a materialului. Cereți toleranțele care vor fi menținute pe alezaj și lungime. Și întrebați cine este responsabil dacă tubul se defectează într-o perioadă definită în condițiile specificate. Un furnizor care răspunde în mod clar la toate trei este probabil să fie mai ușor de lucrat atunci când ceva nu merge bine.

Potriviți modelul furnizorului cu problema: input tehnic de la un producător pentru porturi dificile și distribuție pentru înlocuiri simple.

Întrebări frecvente despre tuburile ceramice de protecție pentru termocuplu

Din ce este alcătuit un tub de protecție cu termocuplu ceramic?

Majoritatea sunt realizate din ceramică densă de oxid sau neoxid: 99% alumină, mullit sau corindon-mullit, carbură de siliciu, nitrură de siliciu, zirconiu sau silice topită. Alegerea este determinată de temperatura de serviciu, chimia atmosferei, ciclul termic și dacă tubul intră în contact cu un metal topit sau cu un gaz care curge. Două tuburi de dimensiuni identice se pot comporta complet diferit dacă gradul este diferit.

Cum aleg între alumină și carbură de siliciu?

Alumina este de obicei cea mai bună opțiune pentru servicii curate, oxidante și la temperaturi înalte, acolo unde izolarea electrică și costurile contează. Carbura de siliciu se potrivește cu ciclul rapid, eroziune și multe metale neferoase topite, dar are nevoie de îngrijire în condiții puternic oxidante și împotriva anumitor zguri. Dacă tuburile de alumină existente eșuează prin fisurare mai degrabă decât prin atac chimic, carbura de siliciu merită testată. Dacă eșuează prin geamarea suprafeței și subțierea, problema este chimia și alegerea gradului ar trebui să urmeze.

Ce lungime de imersie am nevoie?

Un ghidaj utilizat în mod obișnuit este o imersie de opt până la zece ori diametrul tubului, care plasează punctul de detectare suficient de departe în mediu pentru a evita influența peretelui și a șefului de montare. Această cifră este mai degrabă un punct de plecare decât o regulă, deoarece adâncimea portului disponibilă, viteza curgerii și suportul mecanic limitează, de asemenea, răspunsul. Adâncimea de scufundare și lungimea totală trebuie specificate întotdeauna ca două numere separate.

Se poate fileta un tub de protecție cu termocuplu ceramic?

Ceramica poate fi filetată, dar firul este adesea format pe o inserție metalică sau cermet sau lipit într-un fiting, deoarece ceramica arsă nu tolerează aceeași prelucrare ca metalul. Flanșele și fitingurile de compresie sunt alternative comune. Dacă portul există deja, măsurați forma filetului și pasul înainte de a comanda, deoarece filetele NPT, BSP și metrice nu sunt interschimbabile.

Cum opresc crăparea unui tub ceramic la pornire?

Ridicați treptat temperatura, țineți condensul și curentele reci departe de ceramica fierbinte și evitați pulverizarea cu apă pe un tub care este încă la temperatură. Alegeți un grad cu o rezistență mai bună la șocuri termice și luați în considerare un perete mai subțire, cu un suport pentru deschideri lungi. Acolo unde procesul nu poate fi controlat ușor, silicea topită sau o ceramică neoxidată este adesea mai realistă decât un tub cu conținut ridicat de alumină.

Tuburile de protecție ceramică funcționează cu RTD-uri, precum și cu termocupluri?

Da. Același tub protejează un element de rezistență, iar logica de selecție este similară, cu o considerație în plus: la temperatură foarte ridicată scade rezistivitatea electrică a ceramicii oxidice, ceea ce poate afecta circuitul de măsurare. Multe fabrici rulează tuburi ceramice pe ansambluri RTD pentru stabilitate, în special acolo unde coroziunea sau abraziunea este riscul dominant, mai degrabă decât viteza de răspuns.

La ce timp ar trebui să mă aștept?

Dimensiunile standard din clasele comune sunt adesea disponibile rapid, uneori din stoc. Lungimile speciale, formele de conectare neobișnuite și ceramica neoxidată sunt în mod normal realizate la comandă și durează mai mult. Răspunsul practic este de a cere o dată fermă în faza de cotație și de a păstra un mic tampon din dimensiunile utilizate cel mai des, mai degrabă decât să te bazezi pe o comandă de urgență în timpul unei opriri.

Pot să cumpăr o cantitate mică de probă înainte de a mă dedica la volum?

Majoritatea producătorilor vor furniza cantități de probă și merită făcută ori de câte ori o fabrică își schimbă gradul sau trece la un design din două piese. Rularea a două materiale candidate una lângă alta în cel mai prost port timp de câteva săptămâni produce mai multe informații utile decât orice tabel de comparație. Includeți rezultatele testului în următoarea interogare, astfel încât furnizorul să poată ajusta specificația.

Care calitate este cea mai bună pentru aluminiul topit?

Nitrura de siliciu și anumite tipuri de carbură de siliciu sunt candidații obișnuiți, deoarece ceramica de oxid are tendința de a fi umezită și atacată de topiturile de aluminiu. Decizia depinde și de aliajul turnat, de fluxul folosit și de cât timp rămâne tubul scufundat. Acolo unde este posibil, confirmați recomandarea împotriva chimiei specifice topiturii, mai degrabă decât a unei categorii generale de material.

Cum trebuie depozitate tuburile înainte de instalare?

Păstrați-le uscate, în poziție verticală și departe de impact. Ceramica absoarbe puțină umiditate în grade dense, dar materialul poros și îmbinările lipite pot colecta apă care se transformă în abur la prima încălzire. Inspectați fiecare tub pentru fisuri înainte de instalare, deoarece un tub deteriorat care eșuează devreme în funcționare este adesea pus pe seama furnizorului atunci când a fost deteriorat în magazin.

Tuburile ceramice de protecție cu termocuplu arată ca un simplu consumabil și tocmai de aceea sunt specificate prost. Nota decide cum se comportă tubul într-o atmosferă reală; geometria decide dacă elementul poate fi schimbat fără luptă; furnizorul decide dacă cineva poate explica de ce ultimul lot a eșuat.

Faceți-le corect și bucla de măsurare se stabilește. Citirile rămân consecvente între porturi, înlocuirile au loc într-un program planificat, mai degrabă decât în ​​mijlocul unei ture, iar cheltuielile anuale pentru tuburi scad chiar și atunci când prețul unitar crește. Începeți cu istoricul defecțiunilor, lucrați înapoi la material și cumpărați de la un producător care poate discuta atât despre ceramică, cât și despre ce se află în interiorul acesteia.
