1. Ce sunt Instrumente de nivel

Instrumentele de nivel sunt dispozitive automate de detectare utilizate pentru a măsura înălțimea, volumul sau poziția interfeței lichidelor, solidelor, pulberilor și nămolurilor stocate în rezervoare industriale, silozuri, pubele și conducte. Ca o ramură centrală a instrumentației de proces, instrumentele de nivel transformă o poziție fizică în interiorul unui vas într-un semnal electric sau digital care poate fi citit local sau transmis către un sistem de control. Această categorie este, în general, împărțită în trei grupe: instrumente de nivel de lichid, instrumente de nivel de material și instrumente de nivel de limită sau de interfață, fiecare abordând un tip diferit de mediu măsurat și stare de proces.

Deoarece vasele de stocare și reacție există în aproape fiecare sector industrial, instrumentele de nivel sunt aplicate oriunde o fabrică trebuie să urmărească cât de mult material rămâne într-un container sau acolo unde două straturi de material se întâlnesc. Un instrument cu un singur nivel poate fi solicitat să lucreze într-un rezervor de apă curată într-o zi și într-un rezervor de acid coroziv în următoarea, astfel încât categoria include o mare varietate de tehnologii de detectare potrivite diferitelor condiții fizice și chimice. Instrumentele de nivel sunt, de asemenea, frecvent asociate cu instrumente de temperatură și presiune în aceeași buclă de proces, deoarece monitorizarea inventarului depinde adesea de citirea împreună a toți cei trei parametri.

De la un simplu întrerupător cu plutitor care declanșează o alarmă atunci când un rezervor este plin, până la un radar cu undă ghidată care măsoară continuu nivelul unui nămol lipicios, instrumentele de nivel servesc drept ochii industriei de proces. Acestea ajută operatorii să evite revărsările, să prevină funcționarea uscată a pompelor și să mențină stocuri consistente de materiale. Xinguo Group Co., Ltd. furnizează instrumente de nivel împreună cu instrumente de temperatură, presiune și debit din 1997, sprijinind industrii precum energie electrică, petrol, chimie, metalurgie, materiale de construcție, alimente și tratarea apei cu soluții de măsurare fiabile.

2. Principii de lucru și tehnologii de măsurare

Instrumentele de nivel se bazează pe mai multe principii fizice distincte pentru a localiza suprafața sau interfața unui material în interiorul unui vas. Instrumentele de tip contact, cum ar fi întrerupătoarele cu plutitor, sondele de capacitate și radarul cu undă ghidată, plasează un element de detectare direct în sau în apropierea mediului și detectează modificări ale poziției mecanice, capacității sau impulsurile reflectate de microunde de-a lungul unei sonde. Instrumentele de tip fără contact, cum ar fi contoarele de nivel radar, contoarele cu ultrasunete și contoarele de nivel cu laser, sunt montate deasupra mediului și trimit un semnal în jos, apoi măsoară timpul necesar pentru revenirea undei reflectate pentru a calcula distanța și, prin urmare, nivelul.

Alegerea între senzorul de contact și cel fără contact depinde de proprietățile mediului măsurat. Radarul cu undă ghidată funcționează bine în rezervoarele cu spumă, abur sau turbulențe, deoarece semnalul se deplasează de-a lungul unei sonde fixe, mai degrabă decât prin aer liber. Radarul fără contact este adesea selectat pentru medii corozive sau vâscoase unde o sondă ar fi dificil de curățat sau întreținut. Instrumentele cu ultrasunete sunt o opțiune practică pentru lichide curate și recipiente simple la presiune și temperatură normale, în timp ce instrumentele bazate pe capacități și plutitoare rămân comune pentru vase mai mici sau pentru detectarea interfeței între două lichide nemiscibile.

Compararea gamei de tehnologie

Graficul de mai jos prezintă o comparație calitativă a intervalului de măsurare utilizabil tipic pentru mai multe tehnologii comune de detectare a nivelului. Această comparație are scopul de a ilustra ordinul general de mărime asociat fiecărei tehnologii, mai degrabă decât o specificație exactă pentru orice model de produs individual. Radarul cu undă ghidată și radarul fără contact acoperă, în general, o rază eficientă mai largă, deoarece semnalul lor poate călători prin spațiu deschis sau de-a lungul unei sonde pe distanțe mai lungi cu atenuare limitată. Contoarele cu ultrasunete acoperă de obicei o gamă moderată și sunt influențate de straturile de vapori, praf și temperatură din interiorul vasului. Instrumentele de plutire și capacitate sunt de obicei aplicate la distanțe mai scurte, potrivindu-se cu dimensiunile rezervoarelor sau vaselor mai mici în care o sondă mecanică sau electrică poate fi instalată convenabil. Înțelegerea acestui interval relativ îi ajută pe ingineri să restrângă ce tehnologie de detectare este adecvată înainte de a revizui parametrii tehnici detaliați pentru o anumită aplicație.

După cum se arată mai sus, radarul fără contact și radarul cu undă ghidată ocupă capătul mai larg al comparației, deoarece semnalul lor electromagnetic poate fi proiectat pentru a parcurge distanțe mai lungi cu o atenuare previzibilă. Acest lucru face din ambele tehnologii o alegere comună pentru rezervoarele de stocare înalte din sectoarele petrochimic și energetic. Instrumentele cu ultrasunete se află la mijlocul intervalului, deoarece undele sonore sunt mai sensibile la gradienții de temperatură și densitatea vaporilor decât semnalele cu microunde. Sondele de capacitate și comutatoarele cu plutitor ocupă capătul mai scurt al intervalului, deoarece elementul lor de detectare trebuie să ajungă sau să se apropie fizic de suprafața mediului, ceea ce devine nepractic în vasele foarte înalte. Această poziționare relativă este o referință de pornire utilă atunci când o echipă de proiect compară tehnologiile de detectare înainte de a efectua un studiu detaliat al amplasamentului.

De asemenea, este de remarcat faptul că domeniul efectiv poate fi extins sau redus de constanta dielectrică a mediului pentru instrumentele bazate pe radar sau de densitatea pentru dispozitivele cu ultrasunete și float. De exemplu, un radar fără contact poate atinge o rază mai mare într-un lichid cu dielectric înalt decât într-o pulbere cu dielectric scăzut. În mod similar, performanța ultrasunetelor se degradează adesea în atmosfere cu praf, ceea ce îi reduce raza practică. Acești factori sunt motivul pentru care diagrama este etichetată ca „tipic” – intervalul real pe care îl obțineți în teren depinde de condițiile specifice ale procesului. Consultați întotdeauna curbele de performanță ale producătorului pentru modelul exact pe care îl luați în considerare.

3. Tipuri și caracteristici comune

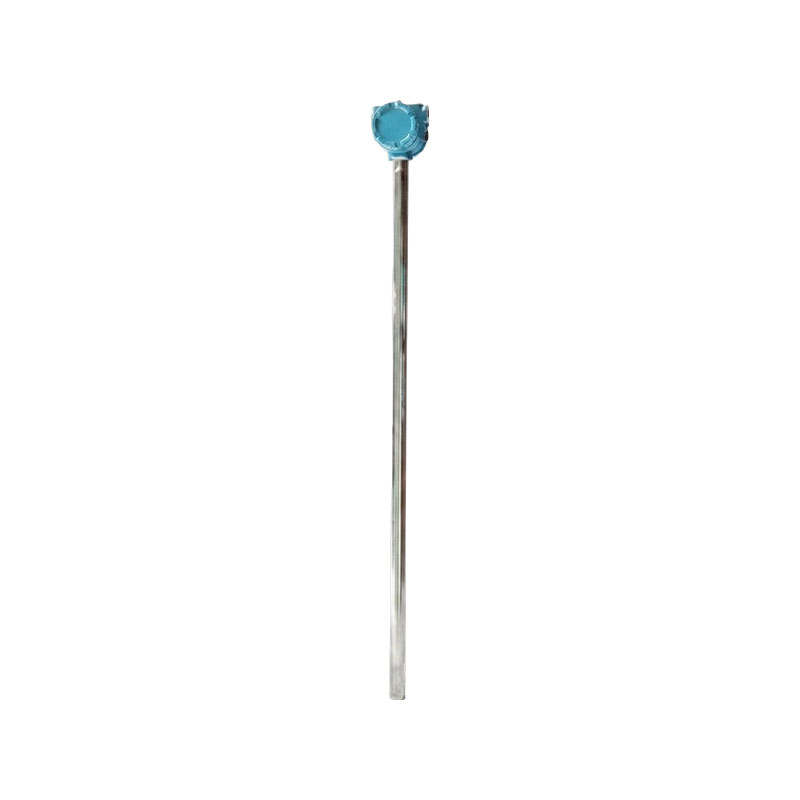

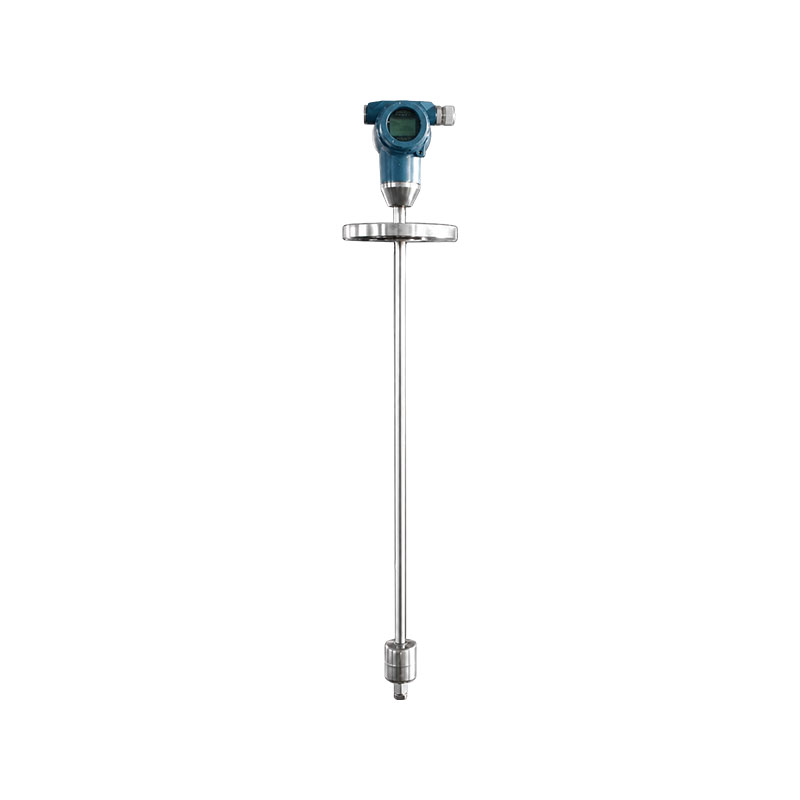

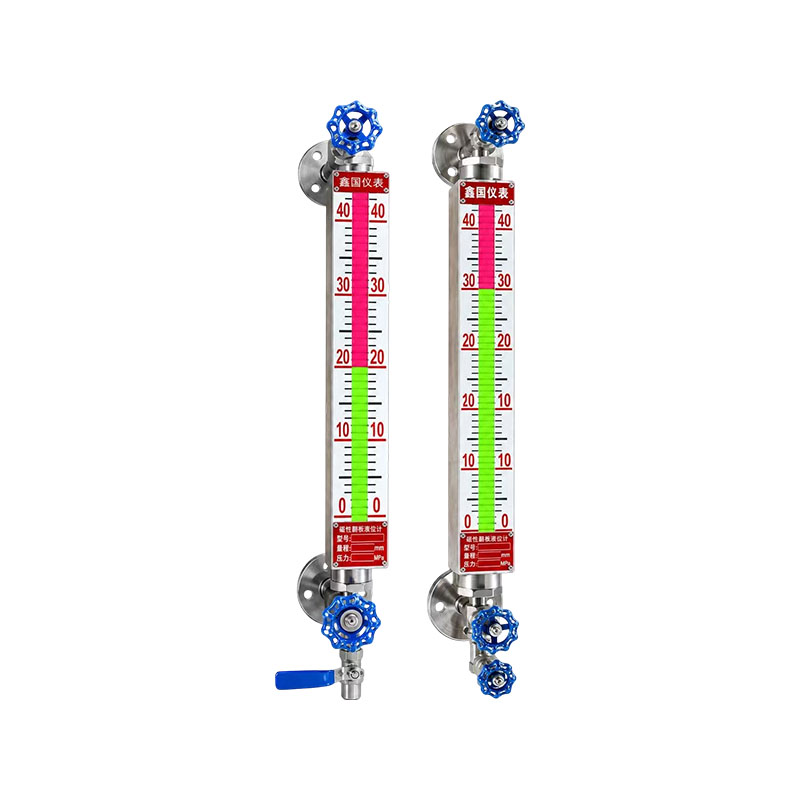

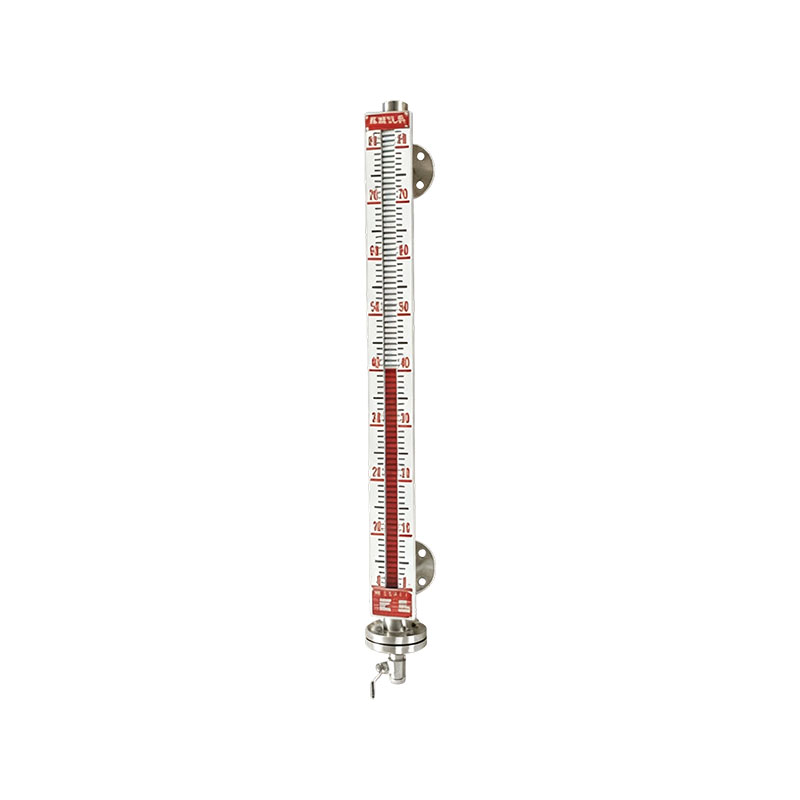

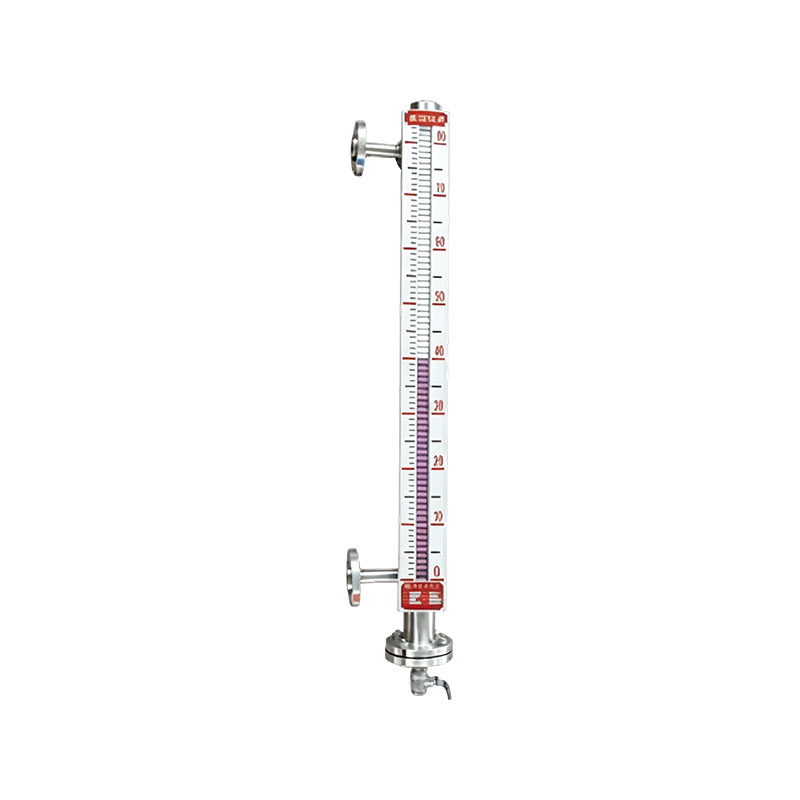

Instrumente de nivel pot fi grupate în mai multe tipuri comune, fiecare cu caracteristici potrivite condițiilor particulare de proces. Tabelul de mai jos rezumă aceste tipuri împreună cu semnalele de ieșire tipice și note generale de aplicare, care pot sprijini un proces inițial de screening înainte de o revizuire detaliată a ingineriei.

Fiecare tip enumerat mai sus acceptă semnale de ieșire standardizate, cum ar fi 4-20mA , Hart și Modbus, care permite ca instrumentul să fie integrat într-un sistem de control distribuit sau într-un controler logic programabil fără cablare personalizată extinsă. Selectarea tipului corect se bazează, în general, pe starea fizică a mediului, temperatura și presiunea procesului și dacă aplicația necesită măsurare continuă sau o alarmă cu un singur punct. De exemplu, un radar cu undă ghidată este preferat atunci când rezervorul are agitatoare interne care creează spumă sau turbulență, în timp ce un radar fără contact este adesea folosit pentru substanțe chimice extrem de corozive, unde chiar și o sondă mică ar fi atacată.

4. Comparație între contact și fără contact

Instrumentele de nivel de contact și fără contact aduc fiecare avantaje distincte în funcție de mediul de proces. Diagrama radar de mai jos compară ambele categorii pe baza a cinci criterii generale care sunt luate în considerare în mod obișnuit în timpul selecției instrumentului: adaptabilitate la medii dure, rezistență la acumulare sau murdărire, simplitatea instalării, stabilitatea răspunsului în condiții turbulente și adecvarea pentru detectarea interfeței. Fiecare criteriu este evaluat pe o scară relativă de la centru spre exterior, unde o zonă mai mare indică o caracteristică generală mai puternică pentru acea categorie. Această comparație este destinată mai degrabă un ghid conceptual decât o specificație numerică fixă, deoarece performanța reală depinde de modelul specific și de condițiile de proces implicate.

Instrumentele de tip contact, reprezentate de zona umbrită mai mare din diagramă, prezintă în general o evaluare relativă mai puternică pentru detectarea interfeței și stabilitatea turbulenței, deoarece sonda călătorește direct prin mediu și este mai puțin influențată de perturbarea suprafeței. Radarul cu undă ghidată în special rămâne o soluție de contact preferată pentru aplicațiile care implică spumă sau agitare, deoarece semnalul ghidat rămâne aproape de suprafața sondei. Instrumentele fără contact, prezentate ca zona umbrită mai mică, au tendința de a aprecia mai favorabil simplitatea instalării și rezistența la murdărie, deoarece senzorul în sine nu atinge mediul și necesită curățare mai puțin frecventă în aplicații lipicioase sau cristalizante. Ambele categorii oferă o adaptabilitate rezonabilă la medii dure atunci când materialele umede corecte și designul antenei sunt specificate pentru proces.

În practică, multe instalații folosesc o combinație de instrumente de contact și fără contact în diferite vase, în funcție de mediul specific și de constrângerile mecanice ale fiecărui rezervor. De exemplu, o fabrică chimică ar putea folosi un radar fără contact pe un rezervor de stocare pentru acid sulfuric concentrat pentru a evita orice părți umede, în timp ce folosește radar cu undă ghidată pe un reactor cu agitatoare și spumă pentru a menține stabilitatea măsurării. Diagrama radar vă ajută să vizualizați că nu există o singură categorie „cea mai bună” – alegerea optimă depinde de criteriile care sunt cele mai importante pentru aplicația dumneavoastră specifică. Această conștientizare a compromisului este o parte cheie a procesului de selecție a instrumentului.

De asemenea, merită menționat faptul că unele instrumente moderne de nivel pot funcționa atât în ​​mod de contact cât și fără contact în funcție de configurația antenei sau a sondei, oferind flexibilitate pentru instalațiile care doresc să standardizeze pe o singură platformă tehnologică. Cu toate acestea, aceste modele hibride sunt mai puțin comune și necesită, de obicei, o evaluare atentă a condițiilor procesului înainte de adoptare.

5. Scenarii de aplicare în diverse industrii

Instrumentele de nivel sunt aplicate într-un set larg de sectoare industriale, fiecare cu tipuri de vase caracteristice și medii măsurate. În uzinele petrochimice, instrumentele de nivel monitorizează țițeiul, petrolul rafinat și rezervoarele de stocare a acizilor sau alcaline, precum și nivelurile de material din interiorul ibricurilor de reacție. În sectorul energetic, instrumentele de nivel sunt utilizate pe silozurile de cenușă, rezervoarele de cărbune brut, rezervoarele de apă de desalinizare și rezervoarele de apă de condens. Operațiunile metalurgice și miniere aplică instrumente de nivel pentru a urmări nivelul minereului, nivelul de șlam și nivelul de încărcare a furnalului, în timp ce fabricile de ciment și materiale de construcție le folosesc pentru silozuri de ciment, silozuri de materii prime, silozuri de cenuşă zburătoare și silozuri de agregate.

Instalațiile de tratare a apei și de protecție a mediului se bazează pe instrumente de nivel pentru rezervoare de canalizare, rezervoare de apă curată, rezervoare de sedimentare și rezervoare de dozare. Instalațiile de procesare a cerealelor și a furajelor folosesc instrumente de nivel în silozuri pentru cereale, silozuri pentru furaje și silozuri pentru făină, în timp ce unitățile farmaceutice și de procesare a alimentelor le aplică rezervoarelor de sirop, rezervoarelor de sos, rezervoarelor de stocare și rezervoarelor de reacție. Operațiunile chimice cu cărbune și gaze naturale utilizează instrumente de nivel pe rezervoarele de proces, separatoarele și rezervoarele tampon, unde urmărirea precisă a stocurilor permite o funcționare sigură și continuă.

Adopția relativă între sectoare

Diagrama cu bare de mai jos prezintă o ilustrare generală a modului în care utilizarea instrumentelor de nivel tinde să fie distribuită în sectoarele industriale reprezentative, pe baza diversității tipuri de vase și puncte de proces care se găsesc de obicei în fiecare sector. Această ilustrare este calitativă și menită să susțină o înțelegere generală a locului în care instrumentele de nivel sunt utilizate în mod obișnuit, mai degrabă decât să reprezinte statisticile exacte ale pieței. Sectoarele cu un număr mai mare de recipiente de stocare și proces, cum ar fi petrochimia și energia electrică, prezintă, în general, o amprentă mai largă a punctelor de măsurare a nivelului în întreaga fabrică. Sectoarele precum cele farmaceutice și cele de prelucrare a alimentelor tind să implice vase mai mici și mai specializate, rezultând o amprentă a aplicațiilor relativ mai restrânsă, dar încă semnificativă.

După cum este ilustrat, aplicațiile petrochimice și energetice prezintă în general cea mai largă gamă de puncte de măsurare a nivelului datorită numărului mare de rezervoare, silozuri și vase de proces găsite într-o instalație tipică. Operațiunile metalurgice și de ciment urmează îndeaproape, deoarece procesarea minereului și silozurile de materiale necesită monitorizare continuă sau punctuală pe toată linia de producție. Instalațiile de tratare a apei prezintă o amprentă moderată concentrată în jurul unui număr mai mic de rezervoare critice, în timp ce sectoarele cerealelor, furajelor, farmaceutic și alimentar tind să aplice instrumente de nivel într-un mod mai direcționat în jurul vaselor de stocare sau de reacție specifice. Acest model general poate ajuta un inginer de uzină să anticipeze amploarea unui proiect de măsurare a nivelului atunci când planifică o nouă instalație sau extinde una existentă.

Xinguo Group Co., Ltd. furnizează instrumente de nivel pentru toate aceste sectoare, cu un portofoliu de produse care include și instrumente de temperatură, presiune, debit și afișare digitală. Experiența companiei în aceste industrii diverse permite echipei sale tehnice să recomande soluții adecvate de măsurare a nivelului bazate pe experiența reală de teren, mai degrabă decât pe cunoștințele teoretice.

6. Ghid de selecție

Selectarea unui instrument de nivel adecvat implică în general revizuirea mai multor factori de proces și mecanici împreună, mai degrabă decât concentrarea pe o singură specificație. Următoarele puncte rezumă considerațiile generale utilizate în timpul unui proces tipic de selecție.

1. Starea fizică a mediului, inclusiv dacă este lichid, solid, pulbere sau suspensie și dacă este prezentă spumă, praf sau vapori.
2. Temperatura procesului și domeniul de presiune, care afectează selecția materialului umezit și evaluarea mecanică a instrumentului.
3. Corozivitatea sau abrazivitatea mediului, care influențează alegerea între tehnologiile de detectare prin contact și fără contact.
4. Geometria vasului, inclusiv înălțimea, obstacolele interne, cum ar fi agitatoarele și locația duzei utilizate pentru montare.
5. Semnalul de ieșire și protocolul de comunicație necesar, cum ar fi 4-20mA, Hart sau Modbus, pentru a se potrivi cu sistemul de control existent.
6. Indiferent dacă punctul de măsurare este monitorizarea continuă a nivelului sau o alarmă cu un singur punct pentru protecție la nivel înalt sau scăzut.
7. Clasificarea zonei a locului de instalare, care poate necesita un design antiexploziv sau intrinsec sigur.

Revizuirea acestor factori împreună cu desenele vasului și fișa de date a procesului sprijină, în general, o selecție mai precisă a instrumentului și reduce probabilitatea de reluare după instalare. În multe proiecte, o cercetare a amplasamentului combinată cu o revizuire a instalațiilor similare existente oferă puncte de referință utile înainte de confirmarea unei tehnologii finale.

Xinguo Group Co., Ltd. oferă suport de inginerie pentru a ajuta clienții să treacă prin aceste criterii de selecție. Cu producția internă a instrumentelor de nivel, a instrumentelor de temperatură și a cablurilor de control, compania poate oferi o soluție coordonată care asigură compatibilitatea între senzorul de nivel, cablul de semnal și instrumentul de recepție - simplificând integrarea generală a sistemului pentru utilizatorul final.

7. Ghid de instalare și întreținere

Instalarea corectă joacă un rol semnificativ în stabilitatea pe termen lung a unui instrument de nivel. Senzorii radar și ultrasonici fără contact sunt în general montați departe de fluxul de umplere și de pereții vasului pentru a reduce ecourile false de la stropire sau reflexiile structurale. Sondele radar cu undă ghidată sunt instalate în mod obișnuit cu un spațiu suficient de obstacole interne, cum ar fi bobinele de încălzire sau paletele agitatorului, deoarece contactul dintre sondă și echipamentul în mișcare poate afecta măsurarea sau poate deteriora sonda în timp. Sondele de capacitate și întrerupătoarele cu flotor sunt de obicei poziționate în funcție de punctele de alarmă ridicate și scăzute specifice cerute de proces, cu atenție acordată turbulențelor din apropierea punctului de umplere.

Întreținerea de rutină a instrumentelor de nivel include în general inspecția vizuală periodică a carcasei senzorului și a conexiunilor cablurilor, curățarea suprafeței de detectare unde este probabil să se acumuleze acumularea și verificarea semnalului de ieșire față de un punct de referință cunoscut în timpul opririlor programate. Instrumentele fără contact necesită de obicei mai puțină curățare fizică decât sondele de contact, deși antena sau fața senzorului trebuie totuși verificate periodic în medii cu praf sau condens. Înregistrarea stării fiecărui instrument în timpul vizitelor de întreținere de rutină ajută la identificarea deviației treptate sau acumulării înainte de a afecta controlul procesului, susținând funcționarea stabilă pe termen lung a punctului de măsurare.

Pentru sondele radar cu unde ghidate și capacități, este deosebit de important să verificați dacă există acoperire sau punte între sondă și peretele rezervorului, deoarece acest lucru poate cauza erori de măsurare. În serviciile lipicioase sau cristalizante, trebuie stabilite programe regulate de curățare. Xinguo Group Co., Ltd. oferă recomandări de întreținere pentru fiecare tip de instrument pe baza mediului specific și a condițiilor de proces, ajutând clienții să stabilească programe eficiente de întreținere preventivă.

8. Context de fabricație

Instrumentele de nivel sunt produse ca parte a unui portofoliu mai larg de instrumente care include și instrumente de temperatură, instrumente de presiune, instrumente de debit și instrumente de afișare digitală. Xinguo Group Co., Ltd. dezvoltă și produce instrumente de nivel împreună cu instrumentele de proces și componentele de control al automatizării aferente, susținând industrii precum petrochimie, energie electrică, metalurgie, ciment, tratarea apei și prelucrarea alimentelor. Fabricarea instrumentelor de nivel într-o bază mai largă de instrumente și producție de cablu permite echipelor de inginerie să coordoneze compatibilitatea cablului de semnal, a cablului de compensare și a sistemului de control împreună cu instrumentul de nivel în sine, ceea ce poate simplifica integrarea pentru fabricile care aprovizionează mai multe produse conexe de la un singur furnizor.

Xinguo Group Co., Ltd. a fost fondată în 1997 și este situat în orașul Tianchang, provincia Anhui. Cu un capital social de 118 milioane RMB și o suprafață de producție de peste 60.000 de metri pătrați, compania are peste 300 de angajați, inclusiv peste 50 de profesioniști tehnici. Gama de produse a companiei acoperă cabluri de alimentare, cabluri de control, cabluri de compensare, cabluri de computer, cabluri de semnal, cabluri de încălzire MI, cabluri cu izolare minerală, benzi electrice de urmărire a căldurii, suporturi de cabluri, echipamente de distribuție de înaltă și joasă tensiune, sisteme de control automatizare, supape pentru instrumente, supape de conducte, fitinguri, instrumente din sticlă, echipamente de laborator și aliaje de precizie. Această linie cuprinzătoare de produse înseamnă că un client care comandă un instrument de nivel poate obține, de asemenea, cablurile de conectare necesare, supapele de montare și componentele sistemului de control din aceeași sursă, reducând complexitatea achizițiilor.

Experiența companiei în fire de aliaj de termocuplu, fire de compensare și aliaje de precizie susține și mai mult fiabilitatea instrumentelor sale de nivel, deoarece aceste materiale sunt adesea folosite în sondele și elementele senzoriale ale senzorilor de nivel de tip contact. Această integrare verticală a producției de materiale și a asamblarii instrumentelor contribuie la calitatea și trasabilitatea constantă a produsului. Xinguo Group Co., Ltd. deservește clienții din domeniul energiei, petrolului, chimiei, metalurgiei, materialelor de construcție, mașinilor, alimentelor, aerospațiale, energiei noi și cercetării științifice, cu angajamentul de a oferi soluții de măsurare fiabile, susținute de suport tehnic și servicii.
