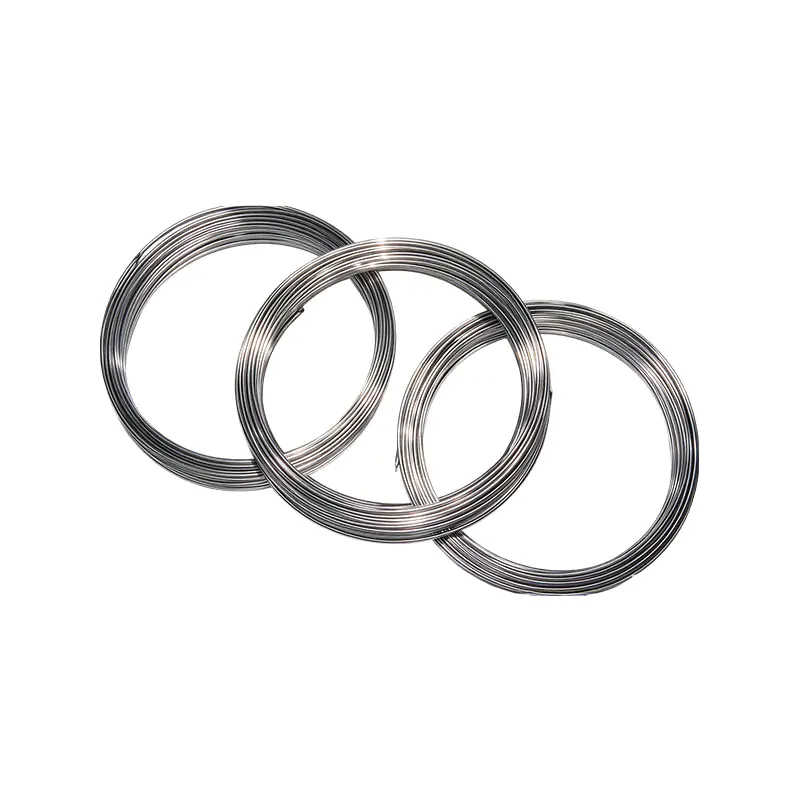

Cablu termocuplu blindat

Cablul de termocuplu blindat, cunoscut în mod obișnuit ca sârmă blindată sau, la nivel internațional, ca un cablu de termocuplu izolator anorganic, este un întreg solid format dintr-un tub de protecție din oțel inoxidabil, pulbere de izolație de oxid de magneziu și material de sârmă de termocuplu, combinat și compactat într-o matriță. Are avantajele rezistenței la presiune, rezistenței la cutremur, flexibilității, miniaturizării și timpului de răspuns termic rapid. Este materialul de bază pentru fabricarea termocuplurilor blindate.

Avantajele produsului:
1. Răspuns termic sensibil și gamă largă de măsurare a temperaturii
Inerție termică mică, viteză rapidă de detectare a temperaturii, poate acoperi intervale de temperatură ridicată și scăzută, potențial termoelectric stabil și poate captura rapid schimbările de temperatură în condițiile de lucru.
2. Rezistență mecanică ridicată, îndoibilă și ușor de instalat
Carcasa metalică blindată este rezistentă la vibrații și impact și se poate îndoi moderat, făcându-l potrivit pentru spații mici de echipamente și instalații complexe de cablare la fața locului.
3. Etanșare bună de protecție și adaptabilitate puternică la mediu
Structura de izolație minerală este densă, rezistentă la umiditate, rezistentă la praf și antioxidare, cu performanțe de izolare fiabile și poate funcționa mult timp în medii industriale dure, cum ar fi praful și temperaturile ridicate.

Principalele puncte de vânzare:
1. Gamă largă de măsurare a temperaturii și viteză de răspuns rapidă
Inerție termică mică, detectare sensibilă a temperaturii, capabilă să măsoare atât temperaturile ridicate, cât și cele scăzute, potențialul termoelectric stabil și feedback în timp real al schimbărilor de temperatură la fața locului.
2. Flexibil și rezistent la vibrații, cu o adaptabilitate puternică la instalare
Corpul armurii este îndoit, rezistent la impact și vibrații și poate fi așezat cu ușurință în spații mici de echipamente și locuri complexe de conducte.
3. Protecție densă de izolare, durabilitate ridicată
Structura de izolație minerală are performanțe bune de etanșare, rezistență la umiditate și praf, rezistență la oxidare și poate rezista la medii industriale dure, reducând probabilitatea de defecțiune și prelungind durata de viață.

Contactați-ne
PREV：Nici un articol anteriorURMĂTORUL：Cablu cu termistor blindat
Întrebări frecvente Specificații de performanță

Î1: Care este cerința minimă pentru raza de îndoire pentru cablurile de termocuplu blindate?
R: În general, raza de îndoire nu trebuie să fie mai mică de 5-7 ori diametrul exterior al armurii. Sonda hot end nu trebuie să fie îndoită cât mai mult posibil pentru a evita ruperea cablului intern și pentru a afecta măsurarea temperaturii.

Î2: Pot termocuplurile blindate să măsoare direct mediile de temperatură înaltă?
R: Limita superioară a măsurării temperaturii depinde de materialul învelișului și scara termocuplului, iar modelele diferite au rezistență diferită la temperatură; În condiții de temperatură ultra-înaltă, este necesar să se verifice specificațiile și parametrii. Depășirea intervalului va accelera îmbătrânirea și deteriorarea.

Î3: Care sunt motivele săriturii semnalului de măsurare a temperaturii și ale valorilor inexacte?
R: Cauzele comune includ interferența electromagnetică, contactul slab al cablajului și deteriorarea stratului de izolație cauzată de umiditate. Se recomandă utilizarea unui tip ecranat pentru medii de interferență, cu împământare într-un singur punct a stratului de ecranare și verificarea etanșeității bornelor cablajului.

Î4: Cablurile de termocuplu blindate pot fi extinse și îmbinate pentru utilizare?
R: Nu se recomandă conectarea directă și extinderea după bunul plac. Cablurile de compensare cu același număr de diviziune trebuie utilizate pentru prelungire; Amestecarea firelor obișnuite va genera un potențial suplimentar de încălzire, provocând erori semnificative de măsurare.

1.1 Numele produsului, modelul, numărul de scară, materialul tubului exterior și temperatura de funcționare sunt prezentate în Tabelul 1-1.

Numele produsului Model Tip de termocuplu Materialul mantalei exterioare Diametrul exterior (mm) Temperatura maximă de funcționare. (°C)
Cablu de termocuplu blindat Chromel-Nisil
Cablu de termocuplu blindat Chromel-Nisil-Mg 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5.0 900
6,0; 8.0 1100
Cablu de termocuplu blindat Chromel-Nisil
Cablu de termocuplu blindat Chromel-Nisil-Mg 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5.0 800
6,0; 8.0 800
Cablu de termocuplu blindat Chromel-Constantan KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5.0 600
6,0; 8.0 800
Fier blindat – Cablu termocuplu Constan KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5.0 500
6,0; 8.0 750
Cablu termocuplu din cupru blindat-Constantan KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4,0; 4,5; 5.0 		300
300
6,0; 8.0 400
Cablu de termocuplu blindat PtRh10–Pt KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2,0; 3.0 900
Cablu de termocuplu blindat PtRh13–Pt KR R 4,0; 4.5 1000
5,0; 6,0; 8.0 1100
Cablu de termocuplu blindat PtRh30–PtRh6 KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8.0 1200


Notă: Produsele realizate din alte materiale și cu diametre exterioare diferite pot fi furnizate la consultare între furnizor și client.
1.2 Standarde de produs
1.2.1 Cablurile de termocuplu blindate cu metal de bază sunt conforme cu JB/T8205-1999 și GB/T18404-2001
1.2.2 Cablurile de termocuplu blindate cu metale prețioase sunt conforme cu JB/T 8909-1999
1.2.3 Cablurile de termocuplu blindate Pt-Rh 30–Pt-Rh 8 sunt conforme cu QB/T 2405-2004

1.3 Metoda de desemnare a modelelor de cablu cu termocuplu blindat:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Model (KKKN, KEKJKTKS, KR, KB)
4 Număr de cabluri: Nu este specificat pentru două fire; patru nuclee este notat cu „4”
G30 Materialul tubului de protecție: 1Cr18Ni9Ti este notat cu „B”
GH3039 este notat cu „G39”
GH3030 este notat cu „G30”
25Cr-20Ni este notat cu „2520”
316L, 304
φ5,0 Diametrul exterior al cablului (Φ0,5–8,0 mm)
I Clasa de toleranță (Clasa I, II, III)
GB/T18404 Număr standard
2001 Anul standard

1.4 Dimensiunile produsului și abaterile permise trebuie să respecte Tabelul 1-2.

Diametrul exterior și toleranța (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Grosimea peretelui (mm) Min. Diametrul firului termocuplului. (mm) Min. Grosimea stratului de izolație (mm) Min. Grosimea peretelui (mm) Min. Diametrul firului termocuplului. (mm) Diametrul minim al firului pentru termoelement (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Notă: Ușoare ajustări ale grosimii peretelui tubului, diametrului firului termocuplului și grosimii izolației sunt permise pentru cablurile de termocuplu blindate cu mai multe fire sau cu un singur conductor.

1.4 Caracteristici și toleranțe ale termocuplului
Pentru termocuplurile blindate fabricate din cabluri de termocuplu blindate de modele diferite, când joncțiunea de referință este de 0 °C, potențialul termoelectric trebuie să respecte GB/T 16839.1-1997, „Termocupluri — Partea 1: Tabele de calibrare”, iar toleranțele pentru diferite grade trebuie să respecte prevederile tabelelor 1-3.

categorie Clasa de toleranta Model Tip Toleranță (°C) Interval de temperatură (°C)
Cablu termocuplu blindat din metal de bază I KK K ±1,5 °C sau ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C sau ±0,4 %t −40 ~ 350
II KK K ±2,5 °C sau ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C sau ±0,75 %t −40 ~ 400
III KK K ±2,5 °C sau ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C sau ±1,5 %t −200 ~ 40
Cablu termocuplu blindat din metal prețios II KS S ±1,5 °C sau ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pct KS S ±3,0 °C sau ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C sau ±0,5 %t 600 ~ 1200

Notă: t = valoarea absolută a temperaturii măsurate (°C); „pt” indică nota standard (obișnuită).

1.5 Rezistența de izolație
Rezistența de izolație se măsoară între fire de pereche și între fire de pereche și mantaua exterioară. Pentru cablurile cu diametrul exterior <1,5 mm, tensiunea aplicată va fi de 75 25 V DC; pentru cablurile cu diametrul exterior >1,5 mm, tensiunea aplicată va fi de 500 50 V DC. Rezistența de izolație pe metru la temperatura camerei și la temperaturi ridicate trebuie să respecte prevederile Tabelului 1-4.

Mediul de testare Modele Min. Lungimea de măsurare (m) Temperatura de testare (°C) Min. Rezistența de izolație (MΩ/m)
Temp. cameră KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Temperatură ridicată. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Temperatură ridicată. KT 0.5 300 ± 15 500

Notă: Materialele izolatoare ale termocuplurilor blindate și ale cablurilor termocuplurilor blindate au o conductivitate electrică limitată; rezistența de izolație scade pe măsură ce lungimea cablului crește. Conductivitatea pe unitatea de lungime se notează cu Sm’ (egal cu Q’·m’); pentru cabluri sau termocupluri mai lungi de 1 m, rezistența de izolație se exprimă în ·m sau MQ·m, rezistența de izolație fiind invers proporțională cu lungimea; pentru cele mai scurte de 1 m, se exprimă în MQ·m.
