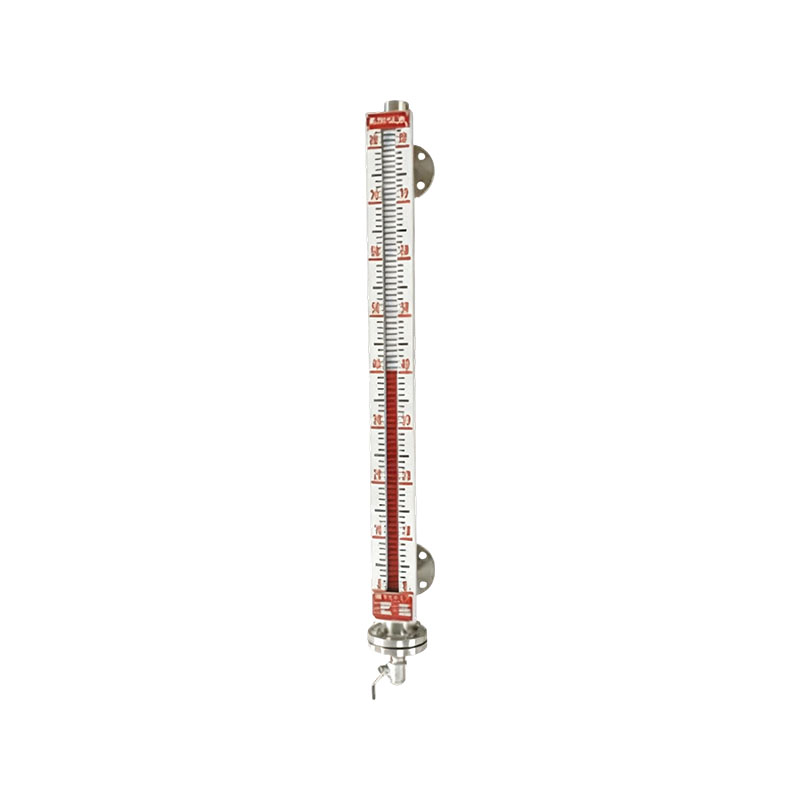

Indicator de nivel magnetic din seria XG/JYZX

Indicator de nivel magnetic din seria XG/JYZX, cunoscut și sub numele de coloană magnetică sau placă magnetică. Un indicator de nivel magnetic cu plutitor poate măsura în siguranță și fiabil nivelul lichidului în condiții de temperatură ridicată, presiune înaltă, vâscozitate ridicată și condiții puternice de coroziune. Citirea este intuitivă, afișajul este atrăgător și intervalul de măsurare este mare. Echipat cu micro-comutatoare și transmițătoare de la distanță pentru nivelul lichidului, poate realiza alarme de limită superioară și inferioară și controlul nivelului lichidului (limită), precum și detectarea și controlul de la distanță. Produsele din seria de indicatori de nivel al lichidului magnetic sunt utilizate pe scară largă pentru măsurarea și controlul nivelului lichidului în diverse industrii, cum ar fi energia, petrolul, chimia, metalurgia, protecția mediului, medicina, alimentele etc. Indicatorul de nivel magnetic cu plutitor din seria XG/JYZX este conectat la recipient printr-o flanșă laterală, astfel încât modificările lichidului din indicatorul de nivel să fie de fapt în concordanță cu nivelul lichidului din interiorul recipientului. Plutitorul cilindric din interiorul camerei indicatorului de nivel și placa magnetică rabatabilă și comutatorul din afara indicatorului de nivel sunt de fapt un set de sisteme magnetice. Plutitorul cilindric afectează coloana de înclinare din interiorul plăcii de rabatare și componentele magnetice din interiorul comutatorului printr-un câmp magnetic, afișând astfel liniar modificările nivelului lichidului.
Coloana de răsturnare a plăcii de răsturnare magnetică este echipată cu oțel magnetic coloan mic, iar toate coloanele de răsturnare sunt plasate uniform în fante de aluminiu cu o distanță radială de 10 mm. Jumătate dintre coloanele răsturnate sunt albe, iar cealaltă jumătate sunt roșii. Când nivelul lichidului din indicatorul de nivel crește și scade, plutitorul se mișcă în consecință, iar câmpul magnetic al fasciculului magnetului permanent instalat în partea superioară conduce coloana magnetică a plăcii care se rotește spre exterior să se rotească cu 180 °. Când nivelul lichidului crește, acesta trece de la alb la roșu. În schimb, atunci când nivelul lichidului scade, coloana de răsturnare se schimbă de la roșu la alb. În acest fel, coloana rotativă poate reflecta modificările nivelului lichidului din interiorul recipientului fără a fi nevoie de nicio sursă de alimentare. Oferă un mijloc și o metodă sigure și fiabile pentru detectarea nivelului de lichid al mediilor inflamabile, explozive și toxice prin izolarea completă a mediului lichid de indicatorii de măsurare.
Senzorul de nivel al lichidului UQZ este utilizat pentru a măsura nivelul lichidului și a transmite semnale împreună cu manometrele magnetice de nivel cu plutitor din seria JYZK. Semnalul de rezistență corespunzător nivelului lichidului este convertit într-un semnal de curent standard de ieșire de către transmițător.
Comutatorul magnetic din seria UK este împărțit în întrerupătoare magnetice obișnuite și întrerupătoare magnetice bidirecționale și este utilizat împreună cu indicatorul de nivel cu plutitor magnetic din seria de apă XG/JJZK.

Caracteristicile produsului:
1. Structura este simplă, robustă și fiabilă și nu necesită întreținere specială.
2. Mediul lichid și indicatorul de măsurare sunt complet izolate.
3. Poate măsura și indica nivelul lichidului de lichide corozive, inflamabile, toxice, agitate și contaminate și este potrivit pentru medii cu temperatură înaltă și presiune înaltă.
4. Afișaj magnetic flip coloană; nu este nevoie de o sursă de alimentare externă. Rezultatele măsurătorilor pot fi transmise de la distanță prin circuit, realizând controlul și detectarea de la distanță.
5. În plus față de tipul de bază, există diferite forme de indicatori de nivel al lichidului, cum ar fi tipul de temperatură înaltă și de joasă presiune, tip de temperatură înaltă și de înaltă presiune, tip jacket, tip montat în partea superioară, tip anticoroziune, tip lichid-gaz, tip rezistent la îngheț etc.  Industria de aplicare:
1. Industria petrochimică: diverse rezervoare de stocare, reactoare, rezervoare tampon și turnuri utilizate pentru monitorizarea nivelurilor de lichid și a pozițiilor la limită.
2. Tratarea apei și protecția mediului: măsurarea nivelurilor de lichid în rezervoarele de dozare, rezervoarele de stocare a apelor uzate, rezervoarele de apă circulantă și rezervoarele de stocare a apei purificate.
3. Energie termică și electrică: monitorizarea nivelurilor de lichid în rezervoarele de apă caldă, rezervoarele de apă dezoxigenată, schimbătoarele de căldură și recipientele echipamentelor auxiliare.
4. Industrie ușoară, alimente și produse farmaceutice: detectarea nivelului de lichid pentru rezervoarele de ingrediente, rezervoarele de fermentație, rezervoarele de gătit și rezervoarele de stocare a materiei prime.
