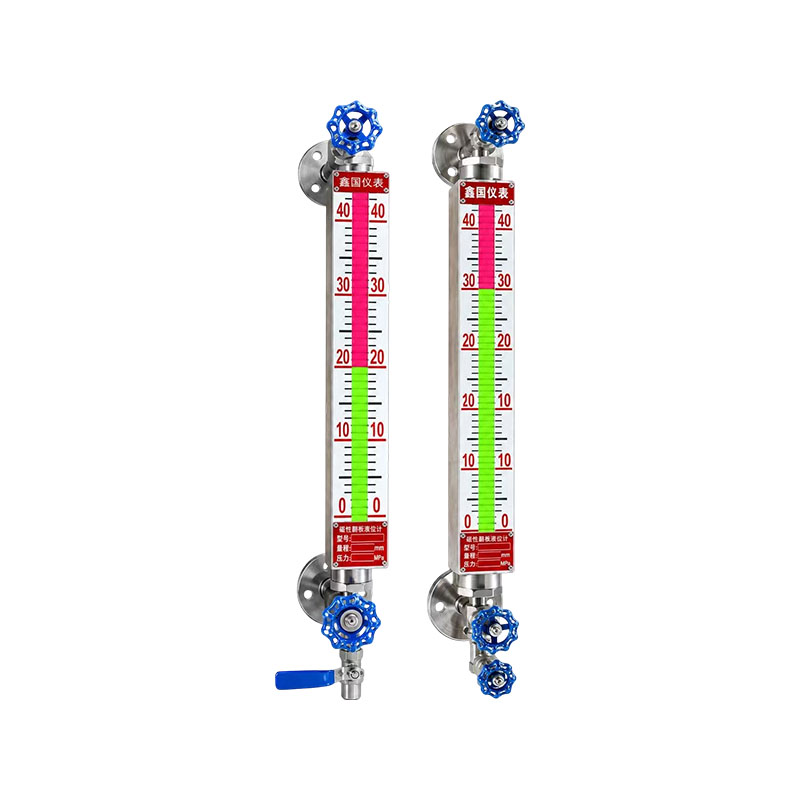

Indicator de nivel cu tub de cuarț UGS/UNS

Transmițătorul de la distanță UQZ-08 constă dintr-un senzor de nivel al lichidului și un modul de conversie. Senzorul emițătorului este fixat într-o formă grupată pe exteriorul tubului principal al indicatorului de nivel cu flotor magnetic de tip UZ, astfel încât să fie în același sistem de cuplare magnetică ca și indicatorul de nivel. Când plutitorul magnetic se mișcă în sus și în jos odată cu nivelul lichidului, grupul de cip cu arc uscat corespunzător poziției nivelului lichidului este afectat și activat de câmpul magnetic din interiorul plutitorului, iar valoarea lanțului de rezistență se modifică. Semnalul de rezistență modificat este convertit într-o ieșire de semnal standard cu două fire 4-20mADC prin modulul de conversie. Acest semnal poate fi utilizat cu ușurință împreună cu instrumentul de control inteligent industrial al microcalculatorului al companiei noastre sau conectat la alte instrumente secundare pentru a atinge scopul de afișare, control, reglare și alarmă. Există butoane de reglare a poziției zero și butoane de reglare la scară maximă pe placa de circuite din interiorul carcasei emițătorului, care pot determina cu ușurință poziția zero și pozițiile punctului la scară maximă.

Caracteristicile produsului:
Structură simplă, instalare ușoară, performanță fiabilă, rezistență la coroziune, ecran rezistent la explozie și clar.

Industrii principale de aplicare:
1. Industria petrochimică
Echipamente petrochimice, rafinării, vase de reacție chimică, măsurarea mediilor corozive la temperatură înaltă, materiale vâscoase ușor cristalizabile, nivelul lichidului din rezervor, presiunea diferențială în turn, presiunea conductei de proces, transmisie la distanță cu diafragmă izolatoare pentru a evita contactul direct al mediului cu corpul emițătorului.
2. Industria energetică (energie termică/cogenerare)
Nivelul lichidului tamburului cazanului, dezaerator, încălzitor de înaltă și joasă presiune, măsurarea aburului la temperatură înaltă și a apei din cazan; Monitorizarea presiunii și a nivelului de lichid al sistemului de tratare a apei centralei este conectată la sistemul DCS prin transmisie de semnal de la distanță pentru monitorizare și interblocare de la distanță.
3. Industria metalurgică
Topirea oțelului și a metalelor neferoase. Procese de sprijin pentru furnal și convertor, șlam la temperatură înaltă, electrolit coroziv, măsurarea nivelului rezervorului, presiunea diferențială a conductei, rezistența la praf, temperatură ridicată și mediu dur la fața locului.
4. Tratarea apei și protecția mediului municipal: stații de tratare a apelor uzate pe scară largă, stații de tratare a apei și epurare chimică a apelor uzate. Nămol, apă uzată cu impurități ridicate, rezervoare de depozitare a agenților corozivi, nivelul rezervorului, presiunea conductei și transmisia de la distanță pentru a obține colectarea de la distanță a datelor din camera de control centrală.

Contactați-ne
PREV：Indicator de nivel de lichid magnetostrictiv de tip UZ-CZURMĂTORUL：Nici un articol următor
Întrebări frecvente Specificații de performanță

Î1: Care este cea mai mare diferență dintre un transmițător de la distanță și un transmițător de presiune obișnuit?
R: Mediul transmițător obișnuit intră direct în camera de măsurare; Transmițătorul de la distanță se bazează pe o diafragmă de izolare și un tub capilar umplut cu ulei pentru a transmite presiunea, iar mediul nu intră în contact cu corpul emițătorului. Potrivit pentru medii cu temperatură înaltă, vâscozitate ridicată, ușor cristalizabile și foarte corozive, permițând măsurarea la fața locului și recepția semnalului de la distanță în camera de control centrală.

Î2: Este mai bine să aveți un tub capilar mai lung pentru transmițătoarele de la distanță? Care sunt restricțiile?
R: Nu este că cu cât mai mult este mai bine. Lungimea capilară excesivă poate crește variația de temperatură și poate afecta precizia măsurării. În general, se recomandă măsurarea a 1-5 metri. Pentru condiții de lucru cu diferențe mari de temperatură, încercați să scurtați tubul capilar cât mai mult posibil și, în același timp, faceți o treabă bună de protecție a tubului capilar pentru a evita strângerea și îndoirea.

Î3: Ce condiții de funcționare necesită utilizarea transmițătoarelor de la distanță?
A: ① Temperatura ridicată a mediului, depășind temperatura de toleranță a corpului emițătorului; ② Mediul este vâscos, cristalin și predispus la înfundarea conductei de presiune; ③ Mediile corozive puternice pot deteriora componentele de măsurare ale transmițătorului; ④ Cerințele de igienă sunt ridicate și nu ar trebui să existe condiții de lucru cu colțuri moarte cauzate de presiune.

Î4: Ce parametri pot măsura în principal transmițătoarele de la distanță?
R: Măsurând în principal presiunea și presiunea diferențială, realizând nivelul lichidului și măsurarea interfeței prin conversia presiunii diferențiale. Utilizat pe scară largă în rezervoare de stocare, reactoare și turnuri, emitând semnale standard de 4-20 mA pentru interfața cu sistemele DCS/PLC.

Tub de cuarț transparent 99,99% SiO₂ fabricat special. Punctul său de deformare este de 1077°C, iar punctul de înmuiere este de 1730°C.
Rezistenta la compresiune: 10 MPa; coeficient de dilatare termică: 5,5 × 10⁻⁷. După ce a suferit o prelucrare specială, prezintă rezistență la temperaturi ridicate și presiuni ridicate, precum și proprietăți mecanice excelente.
Presiune de funcționare: 1,6, 2,5, 4,0, 6,4, 10,0 MPa
Temperatura de functionare: <520°C
Domeniul de măsurare L: Intervalul de măsurare este determinat de distanța centru-centru: 300, 500, 800, 1100, 1400, 1700, 2000 mm. Vă rugăm să specificați dimensiunile pentru specificații speciale.
Diametrul exterior al tubului de cuarț (mm): Φ24, Φ29, Φ40
Manta de incalzire cu abur: filet interior G1/2".
Conexiuni cu flanșă: Conform standardelor de flanșă HG20592–20635-2009 emise cel mai recent de Ministerul Industriei Chimice în 2009. Diametre nominale ale flanșei: DN20, DN25. Dacă utilizatorul necesită alte standarde (cum ar fi GB, ANSI etc.), designul poate fi personalizat în funcție de nevoile utilizatorului.
Presiune de oprire automată a bilei de oțel: mai mare de 0,2 MPa
Greutate: 15-30 kg.

Tabel de selecție pentru indicatori de nivel cu tub de cuarț

Nu. Articol Specificații model Număr de piesă Descriere
1 XQ/UGS/UNS Indicator de nivel al tubului de cuarț
2 Dispozitiv suplimentar 1 Tip standard
2 Cu jachetă Steam
3 Cu dispozitiv anti-îngheț
4 Cu dispozitiv de iluminat
3 Clasificare A O singură culoare pentru măsurarea nivelului lichidului
B Două culori pentru măsurarea nivelului lichidului
C Trei culori pentru măsurarea interfeței
D Diametru mare
4 Presiune nominală (MPa) 1 1.6 (Clasa 150)
2 2.5 (Clasa 300)
3 4.0 (Clasa 600)
4 6.3 (Clasa 900)
5 10.0 (Clasa 1500)
5 Material umezit C Oțel carbon
P Oțel inoxidabil (321, 316L)
6 Domeniul de măsurare (mm) 3 300
5 500
8 800
11 1100
14 1400
17 1700
20 2000
X Dimensiuni speciale; urmați cu numărul cotei după X
Exemplu UNS - 1 B 2 P OB Model: Indicator standard de nivel cu tub de cuarț în două culori
Presiune de lucru: 2,5 MPa
Material: otel inoxidabil
Domeniu de măsurare: L = 800 mm


Înălțimea afișajului UGS/UNS vs. Tabelul intervalului de măsurare (Înălțimea afișajului se referă la înălțimea scalei)

Domeniul de măsurare L (mm) 300 500 800 1100 1400 1700 2000
Înălțimea afișajului H (mm) 100 300 600 900 1200 1500 1800
