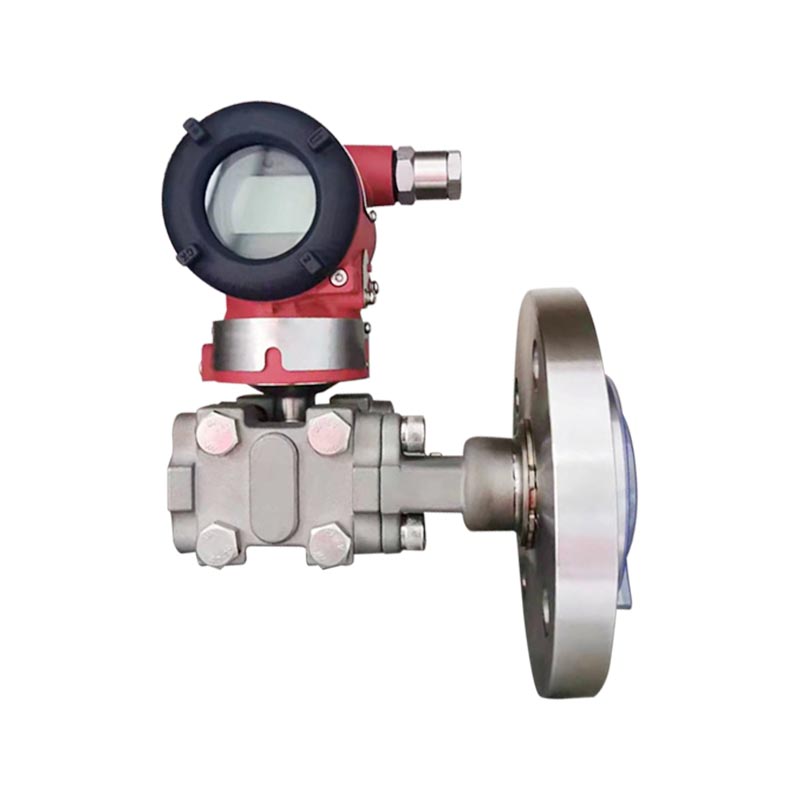

XG3051LT Transmițător de nivel al lichidului cu presiune diferențială

Introducere produs:
XG3051LT este un transmițător de nivel al lichidului de presiune diferențială de la distanță cu o singură flanșă seria 3051. Pe baza principiului detecției capacitive, diafragma de izolare a flanșei contactează direct mediul măsurat, transformând diferența de presiune statică generată de nivelul lichidului în ieșire de semnal digital HART de 4-20 mA. Este utilizat în mod special pentru a rezolva problema vâscozității ridicate, cristalizării ușoare, sedimentării ușoare și măsurării nivelului mediu de lichid cu coroziune puternică, eliminând nevoia de conducte de presiune și evitând blocarea conductei.

Industria de aplicare:
1. Industria petrochimică: măsurarea nivelurilor de lichid în vasele de reacție, rezervoare de stocare, materiale vâscoase, medii ușor cristalizabile și interfețe bifazate.
2. Protecția mediului pentru tratarea apei: monitorizarea nivelurilor de lichid în rezervoarele de canalizare, rezervoarele de stocare chimică, rezervoarele de nămol și mediile solide în suspensie.
3. Industria farmaceutică: nivelurile de lichid în rezervoarele de reacție, rezervoarele de ingrediente, medicamentele foarte corozive și nivelurile din rezervoarele sanitare.
4. Alimente și băuturi: materialele cu vâscozitate ridicată, cum ar fi sosurile și siropurile pot fi depozitate în rezervoare cu structuri de flanșă sanitare opționale.

Contactați-ne
PREV：Nici un articol anteriorURMĂTORUL：XG3051DP Transmițător de presiune diferențială
Întrebări frecvente Instrucțiuni de conectare la proces Intrare Ieșire Timp de răspuns Conditii generale Conexiuni electrice Tabelul codurilor modelului și specificațiilor

Î1: Care este diferența dintre XG3051LT și XG3051DP?
R: XG3051DP este un transmițător de presiune diferențială comun care necesită o conductă de presiune externă; XG3051LT este un tip de transmisie de nivel de lichid la distanță cu o singură flanșă, echipat cu o diafragmă cu flanșă de izolare și nu necesită o conductă de presiune. Este potrivit pentru măsurarea nivelurilor de lichid în medii vâscoase, cristaline și ușor înfundate, dar nu este potrivit pentru măsurarea debitului.

Î2: Care este motivul pentru măsurarea inexactă a nivelului de lichid și pentru fluctuațiile mari?
A: ① Diafragma flanșei este acoperită de acumularea de material și detartrare; ② Sistemul de umplere cu ulei de silicon suferă supraîncălzire și presiune negativă, ceea ce duce la vaporizarea uleiului de silicon; ③ Eroare de setare a migrației intervalului; ④ Densitatea mediului din rezervor s-a schimbat. Prioritizează verificarea stării de funcționare a diafragmei cu flanșă și apoi recalibrați punctul zero și intervalul.

Î3: Cum se selectează diafragma plug-in și flanșa plată?
R: Mediul este predispus să se aseze și să atârne pe perete. Alegeți o membrană inserabilă pentru a evita ca membrana să fie acoperită de sedimente pe peretele rezervorului; Mediul este curat și fără sedimente și poate fi selectată o flanșă plată.

Î4: Ce suporturi nu pot fi utilizate direct cu filmul 316L?
R: În condiții de mediu cu ioni de clorură ridicat, acid și alcali puternic și coroziune puternică, 316L se va coroda și necesită selectarea foliilor de film Hastelloy C, Monel sau tantal; Condițiile de lucru cu temperaturi ridicate necesită confirmarea nivelului de rezistență la temperatură al fluidului de umplere.

Instrucțiuni de conectare la proces pe partea de joasă presiune

Flanșă eliptică din oțel inoxidabil 1/2-NPT (Cod 1) 100016 1. Flanşa camerei de presiune
2. Garnitură cu inel O
3. Conexiune cu flanșă eliptică NPT 1/2
4. Bolt
Conector T din oțel inoxidabil M20x1,5 (Cod 2) 100007 1. Flanșă a camerei de presiune
2. Racord filetat tată M20×1,5 în formă de T
3. Bolt
4. O-ring
5. Piuliță M20×1,5
6. Tub de intrare de presiune

Parametri de măsurare: presiune diferențială, nivel de lichid

Interval de măsurare
Limita inferioară De la -100% URL (reglabil continuu)
Limită superioară Până la 100% URL (reglabil continuu)
Tabelul 1 — Relația dintre codul intervalului și intervalul
Cod interval Raza minima Raza maximă Presiune nominală (max.)
B 1 kPa 6 kPa Presiunea nominală a flanșei de nivel
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tabelul 2 Presiunea nominală a flanșei de nivel
Tip flanșă de nivel Diametrul nominal Raza minima
Sigilare unică de la distanță Sigilare dublă de la distanță
Tip plat DN 50 / 2" 10 kPa 10 kPa
Tip plat DN 80 / 3" 6 kPa 1 kPa
Tip plat DN 4" 6 kPa 1 kPa
Tip inserat DN 50 / 2" 16 kPa 16 kPa
Tip inserat DN 80 / 2" 6 kPa 1 kPa
Tip inserat DN 4" 6 kPa 1 kPa

Intervalul minim al transmițătorului de nivel de presiune diferențială trebuie să fie valoarea mai mare a intervalelor minime din Tabelul 1 și Tabelul 2. Intervalul ajustat nu trebuie să fie mai mic decât acest interval minim.
Intervalul maxim al transmițătorului de nivel trebuie să fie valoarea mai mică dintre distanța maximă a corpului emițătorului și presiunea nominală a flanșei de nivel.

Semnal de ieșire
2 fire, 4–20 mA DC ieșire HART, comunicare digitală; protocolul HART este suprapus semnalului de 4–20 mA DC.
Limitele semnalului de ieșire: Imin = 3,9 mA, Imax = 20,5 mA

Curent de alarmă (mod configurabil)
Modul alarmă scăzută (minim) 3,7 mA
Mod de alarmă ridicată (maximum) 21 mA
Mod fără alarmă (Menține) Menține valoarea curentă valabilă înaintea unei defecțiuni
Setarea standard a curentului de alarmă Modul de alarmă ridicată


Constanta de amortizare a componentei amplificatorului este de 0,1 s. Constanta de timp a senzorului și a flanșei de nivel variază de la 0,2 la 2 s, în funcție de intervalul senzorului, raportul de turndown, lungimea tubului capilar și vâscozitatea fluidului de umplere.
Constantă de timp suplimentară reglabilă: 0,1 ~ 60 s.

Transmițătorul cu flanșă de nivel poate fi montat direct în orice poziție.
Condiția optimă de instalare este menținerea verticală a axei flanșei de proces. Orice abatere de poziție va determina o schimbare corectabilă a zero. Carcasa electronică poate fi rotită până la 360°, iar șuruburile de fixare o pot fixa în orice poziție.

Condiții de mediu

Temperatura ambiantă
Minimum Depinde de lichidul de umplere
Maximum 85 °C
Cu afișaj local și sigilii FKM −20 ~ 65 °C
Temperatura de depozitare / transport
Minimum Depinde de lichidul de umplere
Maximum 85 °C
Umiditatea relativă 0 ~ 100 %
Rezistenta la socuri
Accelerație 50 g
Durata 11 ms
Rezistenta la vibratii 2 g până la 500 Hz
EMC (Compatibilitate electromagnetică) Vezi Tabelul 3 „Anexa EMC”

Limită medie de temperatură a procesului
Temperatura medie: -30~180°C

Limită de temperatură medie −30 ~ 180 °C
Limitele presiunii corporale ale transmițătorului De la 3,5 kPa presiune absolută până la presiunea nominală. Protecția la suprapresiune poate atinge de 1,5 ori presiunea nominală, aplicată pe ambele părți ale transmițătorului simultan.
Nivel de presiune nominală a flanșei
Standard ANSI 150 psi ~ 600 psi
Standard DIN PN 1,6 MPa ~ PN 10 MPa
Limită de suprasarcină pe o singură față Partea de joasă presiune: presiunea nominală a corpului emițătorului; Partea de înaltă presiune: presiunea nominală a flanșei de nivel. Poate apărea o deplasare a zero corectabilă.
Greutate DN 50/2": aprox. 7 ~ 10 kg
DN 80/3": aprox. 8 ~ 11 kg
DN 4": aprox. 9 ~ 12 kg
Protecție împotriva exploziilor
Aprobare antideflagrantă NEPSI Ex dⅡC T6
Aprobare NEPSI cu siguranță intrinsecă Ex iaⅡC T4
Temperatura de funcționare admisă −40 °C ~ 65 °C

Condiții de alimentare și de încărcare
Tensiune de alimentare 24 V
Încărcați formula R ≤ (Us − 12 V)/Imax kΩ unde Imax = 23 mA
Max. Tensiune de alimentare 42 VDC
Min. Tensiune de alimentare 12 VDC; 15 VDC (pentru afișaj LCD iluminat din spate)
Interval de încărcare de comunicare digitală 230 ~ 600 Ω
Materiale
Capsula de măsurare Oțel inoxidabil 316L
Diafragma Oțel inoxidabil 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Flanșă de proces Oțel inoxidabil 304
Umpleți cu lichid Ulei de silicon, ulei vegetal
Garnitura Cauciuc nitrilic (NBR), fluoroelastomer (FKM), PTFE
Carcasă emițător Aliaj de aluminiu cu acoperire epoxidică pe suprafață
Sigiliul carcasei cauciuc nitrilic (NBR)
Plăcuță de identificare Oțel inoxidabil 304
Conexiune electrică Presetupă M20×1,5. Borne potrivite pentru conductori de 0,5 ~ 2,5 mm²
Conexiune la proces Partea de joasă presiune a transmițătorului: filet interior UNF 7/16". Flanșa de nivel pe partea de înaltă presiune respectă standardele ANSI sau DIN. Montaj direct disponibil, consultați desenul de dimensiuni.
Evaluare de protecție a carcasei IP67

Tabelul 3 Anexa EMC
Nu. Element de testare Standard de bază Condiție de testare Nivel de performanță
1 Emisia radiata (incinta) GB/T 9254-2008 Tabelul 5 30 MHz ~ 1000 MHz Treci
2 Emisia condusă (port de alimentare CC) GB/T 9254-2008 Tabelul 1 0,15 MHz ~ 30 MHz Treci
3 Imunitate la descărcare electrostatică (ESD). GB/T 17626.2-2006 4 kV (contact) 8 kV (aer) B
4 Imunitate la câmpul electromagnetic RF radiat GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Imunitate la câmp magnetic de frecvență de putere GB/T 17626.8-2006 30 A/m A
6 Imunitate electrică rapidă tranzitorie / spargere GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Imunitate la supratensiune GB/T 17626.5-2008 1 kV (linie la linie) 2 kV (linie la pământ) (1,2 us/50 us) B
8 Imunitatea la perturbarea condusă indusă de câmpurile RF GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Note:
(1) Nivelul de performanță A: În timpul testării, performanța rămâne normală în limitele specificațiilor tehnice.
(2) Nivelul de performanță B: în timpul testării, funcția sau performanța pot fi temporar degradate sau pierdute, dar se pot recupera automat. Starea reală de funcționare, datele stocate și alte date rămân neschimbate.

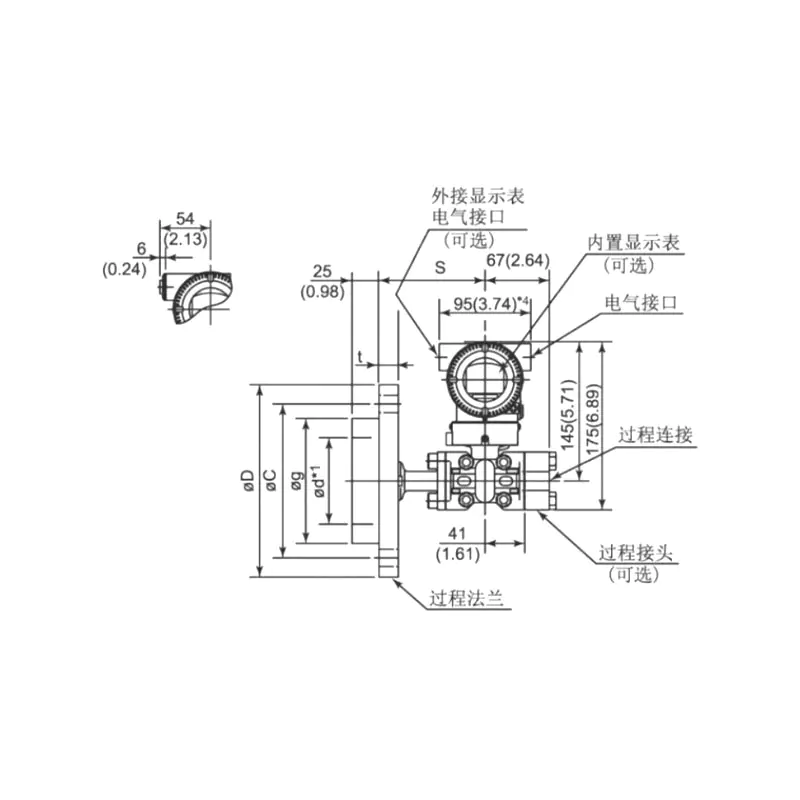

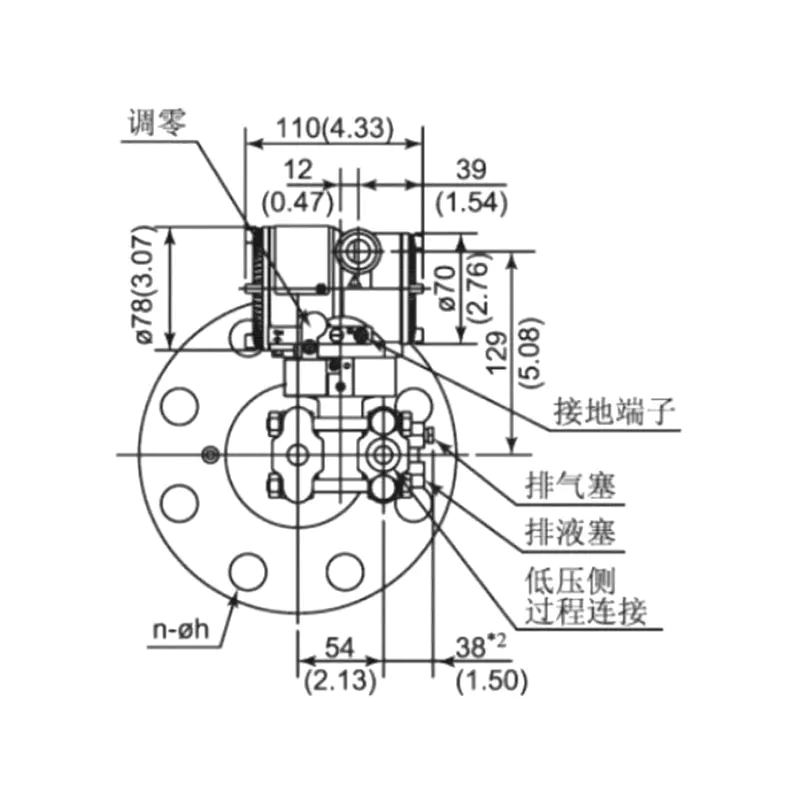

Dimensiuni

Flanșă plată Flanșă plată
100011 100002

Tabelul 4 Desen dimensional al flanșei de nivel
Diametrul nominal Presiune nominală ΦD ΦC Φd1*1 (Tip de inserare) Φg t Șuruburi
Cant Fir
DN 50 (Față de etanșare DIN 2526 Tip E) (Flanșă DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6.4MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (Față de etanșare DIN 2526 Tip E) (Flanșă DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6.4MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (tip ANSI B 16,5 RF) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300 psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (tip ANSI B 16,5 RF) 150 psi 190.5 152.4 76 127 22.2 4 M16
300 psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (tip ANSI B 16,5 RF) 150 psi 229 191 89 157 30 8 M18
300 psi 255 200 89 157 32 8 M18

Notă: utilizatorii pot instala opțional șuruburi și piulițe.

Figura 5: Diagrama conexiunii electrice
100025

Notă: Funcția de interfață rapidă este echivalentă cu terminalul de semnal.

XG3051 Cod de selecție a flanșei transmițătorului de nivel de presiune diferențială
1 Ansamblu sigilat cu lichid
LT Flanșă de nivel, fără tub capilar, ⊕ lateral
2 Gama
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30kPa ~ 3MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30bar)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 bar)
3 Conexiune la proces Diametrul nominal Tip de etanșare Material pentru diafragmă/etanșare
A DN50 DIN 2501 DIN2501 Tip E DN2526 Oțel inoxidabil 316L
B DN50 DIN 2501 DIN2502 Tip E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Tip E DN2526 Tantal
H DN80 DIN 2501 DIN2504 Tip E DN2526 Oțel inoxidabil 316L
I DN80 DIN 2501 DIN2505 Tip E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Tip E DN2526 Tantal
D DN2" ANSI B 16.5 ANSI B 16.5 Tip RF ANSI B 16.5 Oțel inoxidabil 316L
E DN2" ANSI B 16.5 ANSI B 16.6 Tip RF ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16.5 ANSI B 16.7 Tip RF ANSI B 16.5 Tantal
K DN3" ANSI B 16.5 ANSI B 16.8 Tip RF ANSI B 16.5 Oțel inoxidabil 316L
L DN3" ANSI B 16.5 ANSI B 16.9 Tip RF ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16.5 ANSI B 16.10 Tip RF ANSI B 16.5 Tantal
N DN4" ANSI B 16.5 ANSI B 16.11 Tip RF ANSI B 16.5 Oțel inoxidabil 316L
O DN4" ANSI B 16.5 ANSI B 16.12 Tip RF ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16.5 ANSI B 16.13 Tip RF ANSI B 16.5 Tantal
Z Personalizare specială
4 Presiune nominală/Clasă de presiune Standard de presiune a flanșei
1 PN 1MPa/4MPa DIN 2501
2 PN 6.4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150 psi ANSI B 16.5
7 300 psi ANSI B 16.5
8 600 psi ANSI B 16.5 (excluzând DN4" ANSI B 16.5)
5 Tip conexiune
F Tip plat
H Tip inserție, oțel inoxidabil 316L Lungime de inserare 50 mm
I Tip inserție, oțel inoxidabil 316L Lungime de inserare 100 mm
G Tip inserție, oțel inoxidabil 316L Lungime de inserare 150 mm
L Tip insert, Hastelloy C Lungime de inserare 50 mm
M Tip insert, Hastelloy C Lungime de inserare 100 mm
N Tip insert, Hastelloy C Lungime de inserare 150 mm
Z Personalizare specială
6 Lichid de umplere Interval de temperatură
W Ulei siliconic la temperatură joasă −65 ~ 145°C
S Ulei siliconic la temperatura ambientala −30 ~ 200°C
H Ulei siliconic la temperaturi ridicate −10 ~ 350°C
U Ulei siliconic la temperaturi ultra-înalte 0 ~ 415°C
V Ulei vegetal 0 ~ 250°C
F Ulei fluorurat −30 ~ 260°C
7 Configurația feței diafragmei cu flanșă umedă
N Niciuna
1 316L acoperit cu FEP (Etilen Propilenă Fluorurată), Temp ≤180°C
2 316L acoperit cu PFA (Perfluoroalcoxi), Temp ≤260°C
3 Diafragmă laminată cu folie PTFE (film de politetrafluoretilenă) [2], Temp ≤200°C (Nu se aplică pentru tipul de inserție)
4 316L acoperit cu FEP (Etilen Propilenă Fluorurată), Temp ≤180°C (Insert type only)
5 316L acoperit cu PFA (Perfluoroalcoxi), Temp ≤260°C (Insert type only)
6 Placat cu aur 316L
7 316L placat cu rubin
8 Tratament anti-vacuum
