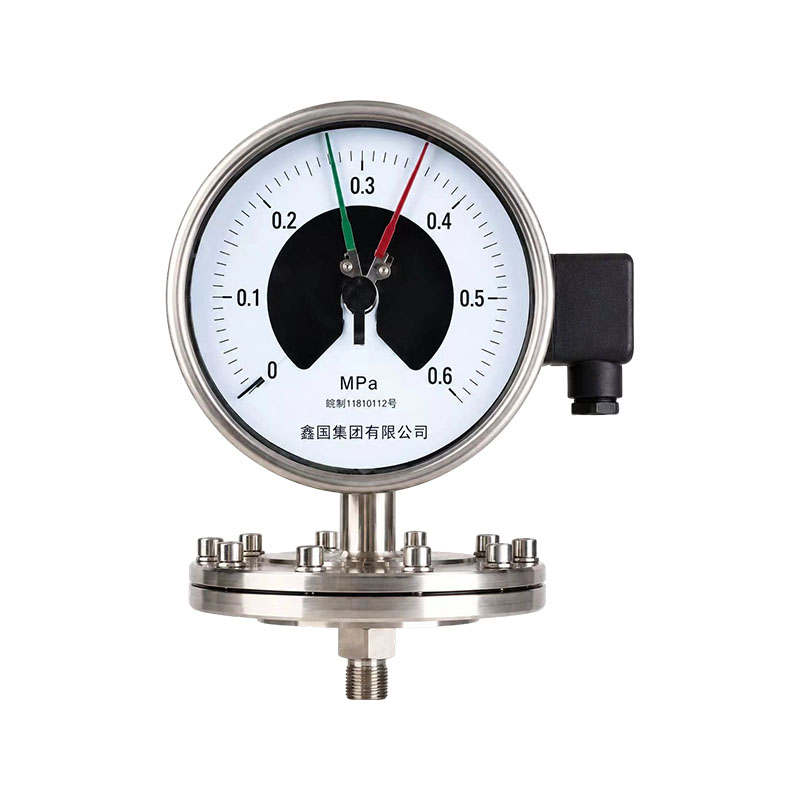

Manometru cu diafragmă seria XG/YPF

Manometrul cu diafragmă din seria XG/YPF este un manometru anticoroziv cu indicație locală, cu o diafragmă ondulată ca element elastic de detectare a presiunii. Este alcătuit dintr-o diafragmă de măsurare, o îmbinare/flanșă, un mecanism de transmisie a bielei și o carcasă. Mediul măsurat acționează direct asupra membranei ondulate, determinând deformarea prin deplasare a membranei sub presiune. Este amplificată de mișcarea angrenajului bielei, conducând indicatorul pentru a afișa valoarea presiunii pe cadran. Mediul este blocat de membrană și nu intră în interiorul mișcării. Este potrivit pentru măsurarea presiunii gazelor și lichidelor care sunt corozive, vâscoase și nu ușor de cristalizat.

Avantajele produsului:
1. Capacitate puternică anti-înfundare: diafragma servește ca element de detectare a presiunii fără găuri mici de curgere, potrivită pentru măsurarea mediilor vâscoase, care conțin impurități și care se precipita ușor și nu este predispusă la înfundarea sau blocarea contorului.
2. Poate măsura micro-presiunea și presiunea scăzută, cu sensibilitate ridicată a diafragmei și un răspuns sensibil la presiunea scăzută și schimbările de presiune, potrivite pentru măsurarea condițiilor de joasă presiune a gazelor și lichidelor.
3. Rezistență bună la coroziune: diafragma poate fi realizată din materiale precum 316, Hastelloy, PTFE etc., pentru a face față mediilor corozive și pentru a proteja structura internă a instrumentului.
4. Structura este sigură și fiabilă, cu o capacitate de suprasarcină mai bună decât cea a unui manometru cu tub cu arc; Structura corpului este simplă și ușor de întreținut și poate fi asociată cu capete de contact electrice și rezistente la șocuri pentru a obține controlul alarmei.

Principalele puncte de vânzare:
1. Nu este ușor de blocat, nu există canale mici de curgere, potrivite pentru medii vâscoase, granulare și ușor precipitate, rezolvând problema blocării comune a acului manometrului.
2. Măsurare sensibilă la joasă presiune; element de detectare a presiunii diafragmei; răspuns rapid la schimbările de micro-presiune și presiune joasă; măsurare stabilă.
3. Există mai multe materiale membrane din care să alegeți, inclusiv membrane 316L, Hastelloy și PTFE, pentru a face față diferitelor medii corozive.
4. Are performanță bună la suprasarcină, rezistență la impactul instantaneu al presiunii, nu este ușor de deteriorat componentele de detectare a presiunii și are fiabilitate operațională ridicată.
5. Selecția funcției este flexibilă și poate obține alarma de presiune prin contactele de distribuție. Poate fi folosit și ca model rezistent la șocuri, cu instalare și întreținere simplă și înlocuire ușoară.

Contactați-ne
PREV：Seria XG/YXC manometru cu contact electric asistat magneticURMĂTORUL：Manometru cu membrană sanitară XG/Y-M
Întrebări frecvente Specificații de performanță

Î1: Manometrele cu diafragmă și manometrele cu diafragmă sunt același lucru?
A: Nu, nu sunt. Diafragma unui manometru este ea însăși un element de detectare a presiunii, iar mediul acționează direct asupra diafragmei. Diafragma manometrului cu diafragmă este utilizată numai pentru izolare și se bazează pe fluidul de izolare pentru a transmite presiunea. Suprafața membranei are o structură mai simplă și este potrivită pentru condiții de presiune scăzută și anti-blocare, dar nu și pentru condiții de coroziune extrem de ridicate.

Î2: Este un manometru cu diafragmă potrivit pentru măsurarea presiunii înalte?
R: Nu este potrivit, folosit în principal pentru condiții de joasă presiune și joasă presiune. Manometrele cu tub arc sunt preferate pentru scenariile de înaltă presiune, deoarece depășirea intervalului poate provoca deformarea permanentă a diafragmei, ducând la măsurători inexacte.

Î3: Este ușor să deteriorați membrana cu particule în mediu?
R: În condiții normale de lucru, nu este ușor de blocat, dar eroziunea pe termen lung a particulelor dure și ascuțite poate uza membrana. Pentru condiții de lucru cu mai multe particule, se recomandă utilizarea membranelor îngroșate sau acoperite cu anticoroziune pentru a evita impactul direct al materialelor ascuțite pe suprafața membranei.

Î4: Care sunt defecțiunile comune ale manometrelor cu diafragmă?
R: În principal din cauza deformării membranei, a decalajului zero și a imobilității indicatorului. Cauzat în principal de suprapresiune, coroziune medie și eroziune a particulelor. Nu utilizați în afara intervalului; alegeți materialul corect de membrană pentru mediile corozive; efectuați calibrarea regulată pentru a asigura acuratețea măsurătorilor.

Domeniu de măsurare, presiune, dimensiunea porțiunii

Model Interval de apelare Dimensiunea piesei care poartă presiunea D1
XG-YPF-100A 0~0.06, 0~0.1, 0~0.16, 0~0.25, 0~0.4
0~0,6, 0~1, 0~1,6, 0~2,5, -0,1~0
-0,1~0,06, -0,1~0,15, -0,1~0,3
-0,1~0,5, -0,1~0,9, -0,1~1,5
-0,1~2,4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1,6, 0~2,5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1,6~0, -2,5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0,8~0,8, -1,2~1,2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa specificații: dimensiunea piesei care poartă presiunea D este Ø85.

Parametru Caietul de sarcini
Clasa de precizie 2.5
Temperatura ambiantă de funcționare -40 ~ 70°C
Umiditatea relativă ≤ 90%
Efectul temperaturii Când temperatura de funcționare abate de la 20 ± 5°C, eroarea suplimentară de temperatură nu trebuie să depășească 0,04%/°C
Poziția de lucru Montare verticală
Clasa de protecție a carcasei IP64

Materiale ale sistemului de transmitere a presiunii, carcasă și alte părți principale

Model Diafragma Conector cu flanșă Garnitură de etanșare Materialul carcasei
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (cauciuc nitrilic) Aluminiu turnat
XG-YPF-100B, XG-YPF-150B 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

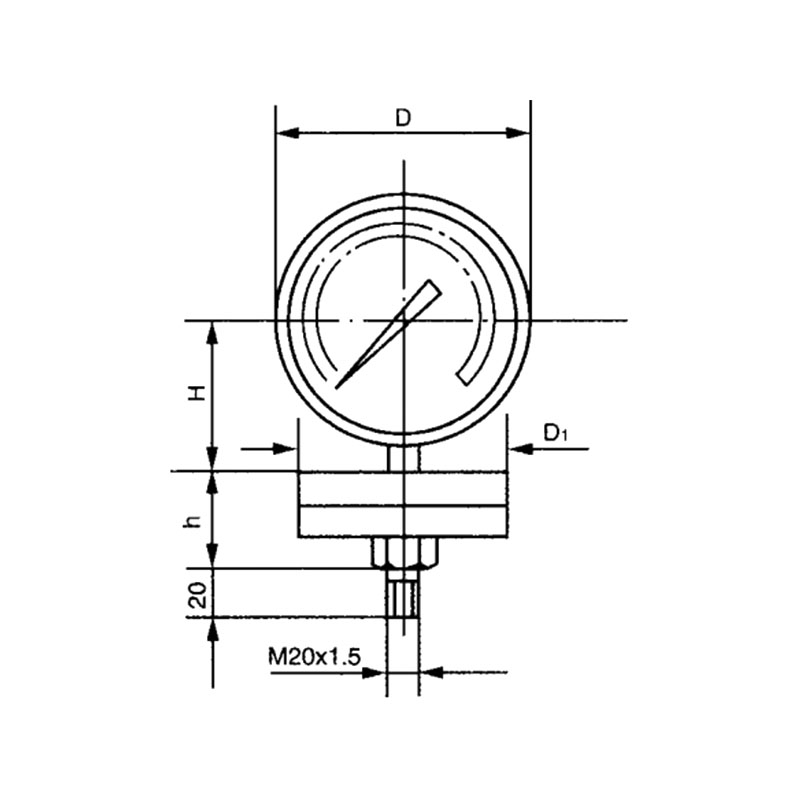

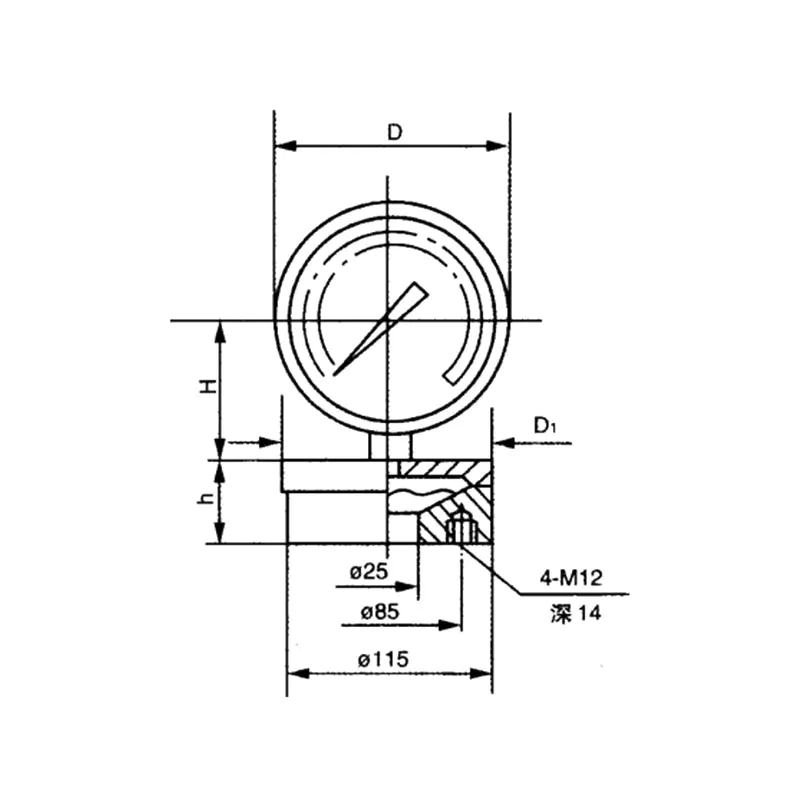

Dimensiuni

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
Model XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Marca Xinguo
Y Manometru
P Diafragma
F Rezistent la coroziune
□ Diametrul exterior al carcasei
100: Ø100 mm
150: Ø150 mm
□ Tip
A: Manometru cu diafragmă, conexiune cu filet extern M20×1,5
B: Manometru cu diafragmă din oțel inoxidabil, conexiune cu filet extern M20×1,5
B-F: Manometru cu diafragmă din oțel inoxidabil cu flanșă, 25-4,0 HGJ Flanșă cu față ridicată
