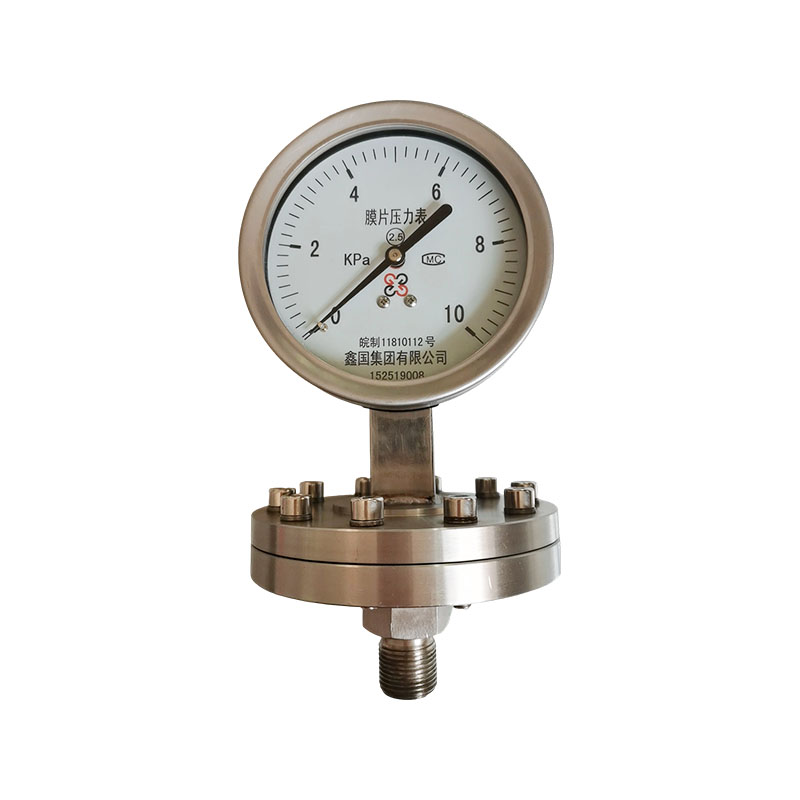

Manometru cu diafragmă seria XG/Y-M

Manometrul cu diafragmă seria XG/Y-M este un instrument de măsurare indirectă a presiunii compus dintr-un cap manometru și un izolator cu diafragmă. Mediul testat atinge doar diafragma de izolare și flanșa/articulația și nu intră în interiorul capului manometrului. Presiunea mediului conduce deformarea membranei diafragmei, iar prin fluidul de transmisie a presiunii sigilat umplut în interiorul izolatorului, presiunea este transmisă tubului arc al capului contorului, realizând afișarea presiunii locale.

Avantajele produsului:
1. Izolare și protecție pentru a proteja mișcarea instrumentului
Mediul măsurat este complet separat de mișcarea internă a manometrului printr-o membrană cu diafragmă. Mediile corozive, cu vâscozitate ridicată, ușor de cristalizat și care conțin particule solide nu vor intra în contact direct cu componentele sensibile ale manometrului, evitând coroziunea, blocarea și deteriorarea mișcării.
2. Adaptați-vă la medii dure și complexe
Poate măsura lichide foarte corozive, șlamuri vâscoase și medii cu impurități, care nu pot fi manipulate de manometre obișnuite din oțel inoxidabil. Manometrele cu diafragmă pot fi, de asemenea, utilizate pentru a extinde gama medie aplicabilă de manometre.
3. Anti-infundare, nu ușor de blocat pe contor
Mediul nu va intra în canalul de curgere intern al contorului și nu vor exista probleme cum ar fi acumularea de cristale, blocarea particulelor sau blocarea indicatorului, reducând foarte mult probabilitatea de defecțiune.
4. Gamă largă de opțiuni de materiale
Membrana cu diafragmă poate fi realizată din diverse materiale, cum ar fi 316L, Hastelloy, Monel, PTFE etc. și poate fi selectată în mod flexibil pentru diferite condiții puternice de coroziune pentru a satisface nevoile de măsurare ale mediilor chimice speciale.
5. Performanță stabilă de măsurare
Umplut intern cu fluid de izolare a transmisiei de presiune, transmisia de presiune este sensibilă și precisă, semnalul de presiune este stabil, iar precizia măsurării este fiabilă; Poate fi folosit cu contacte electrice obișnuite, rezistente la șocuri și un corp din oțel inoxidabil.
6. Formular de instalare flexibil
Există opțiuni directe, cu flanșă și filetate și poate fi echipat și cu dispozitive cu diafragmă la distanță, care facilitează diferite interfețe de instalare pentru rezervoare și conducte și facilitează dezasamblarea și întreținerea.

Principalele puncte de vânzare:
1. Structura de izolare a diafragmei separă complet mediul de mișcare, prevenind coroziunea și blocarea și prevenind blocarea indicatorului și deteriorarea mișcării.
2. Potrivit pentru medii complexe și dure, poate măsura medii de vâscozitate ridicată, cristalizare ușoară, purtătoare de particule și puternic corozive, rezolvând condițiile de lucru care nu pot fi măsurate cu manometre obișnuite.
3. Sunt disponibile mai multe materiale pentru membrană, inclusiv 316L, Hastelloy, PTFE etc., care pot fi selectate în mod flexibil pentru diferite scenarii de coroziune și au o adaptabilitate puternică.
4. Mai multe metode de conectare, inclusiv opțiuni de filet și flanșă, pot fi asociate cu capete de contact electrice și rezistente la șocuri pentru a satisface nevoile de măsurare a presiunii și control al alarmelor.
5. Sigur și durabil, blocând scurgerile de medii periculoase, reducând frecvența înlocuirii instrumentelor și reducând costurile de întreținere la fața locului.

Contactați-ne
PREV：Manometru cu membrană sanitară XG/Y-MURMĂTORUL：Seria XG/Y-B manometru din oțel inoxidabil
Întrebări frecvente Specificații de performanță

Î1: Care este diferența dintre un manometru cu diafragmă și un manometru obișnuit din oțel inoxidabil?
R: Mediul manometrelor obișnuite din oțel inoxidabil va intra în contact direct cu tubul cu arc intern; Manometrul cu diafragmă se bazează pe diafragmă pentru a separa complet mediul de proces de mișcarea capului contorului. Potrivit pentru medii puternic corozive, vâscoase, cristaline și granulare pentru a preveni coroziunea și blocarea mișcării. Manometrele cu diafragmă sunt preferate pentru mediile dure care nu pot fi manipulate de manometre obișnuite din oțel inoxidabil.

Î2: Cum să alegi materialul membranei?
R: Membrana 316L este utilizată în general pentru condiții de coroziune slabă; Utilizați aliajul Hastelloy pentru medii puternice acido-bazice și chimice; Datorită coroziunii puternice și permeabilității ridicate a mediului, poate fi selectată o membrană căptușită cu PTFE, iar selecția trebuie confirmată pe baza compoziției reale a mediului.

Î3: Pot manometrele cu diafragmă să reziste la vibrații?
R: Sigur, selectarea unui manometru cu diafragmă umplut cu ulei și rezistent la șocuri pentru capul contorului poate face față condițiilor de vibrații și pulsații ale presiunii, cum ar fi pompele și compresoarele; Capetele obișnuite de contor fără ulei nu sunt potrivite pentru locurile cu vibrații mari.

Î4: La ce ar trebui să se acorde atenție atunci când se utilizează un manometru cu diafragmă și ce defecțiuni pot apărea?
R: Este strict interzisă utilizarea sub presiune pentru a evita deformarea și deteriorarea diafragmei; Nu demontați zona diafragmei după bunul plac pentru a preveni scurgerea fluidului de izolare; Se recomandă instalarea unui dispozitiv de disipare a căldurii atunci când temperatura medie este prea ridicată. Defecțiunile obișnuite includ deteriorarea membranei, scurgerea lichidului de izolare, citirile inexacte și necesitatea întreținerii și înlocuirii la timp.

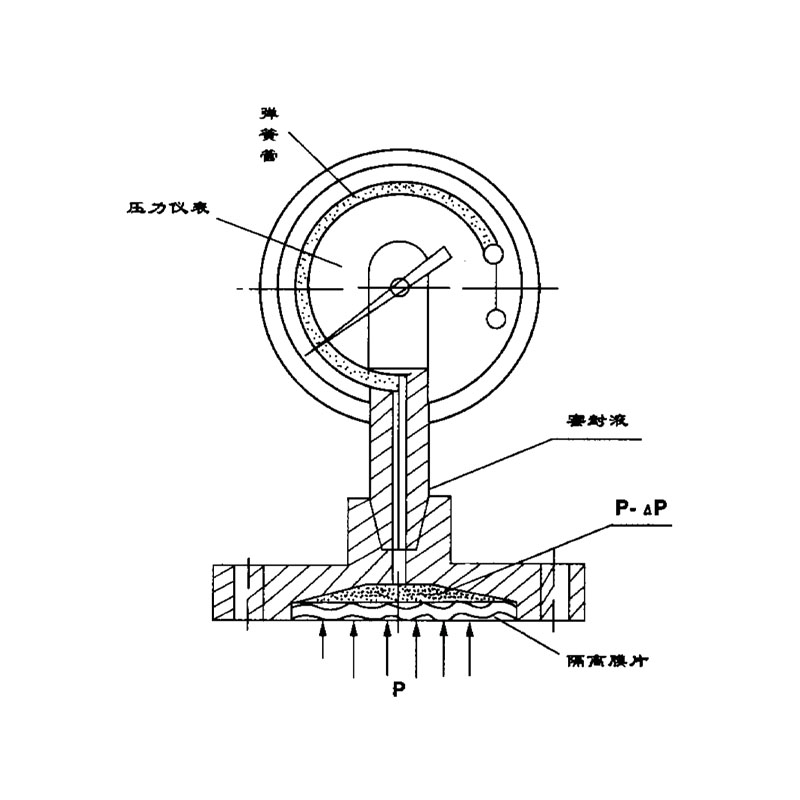

Caracteristicile temperaturii manometrului cu diafragmă
Sistemul unui manometru cu diafragmă este umplut cu lichid de etanșare ca mediu de transmitere a presiunii. Prin urmare, efectul său de temperatură este legat de coeficientul de expansiune în volum al lichidului de etanșare, rigiditatea diafragmei și temperatura părții care poartă presiunea. Influența este deosebit de evidentă pentru instrumentele cu presiune joasă. În general, eroarea de temperatură specificată a părții care poartă presiunea nu trebuie să fie mai mare de 0,1%/°C. Astfel, efectul de temperatură total al unui manometru cu diafragmă este suma efectului de temperatură al unui manometru general și a efectului temperaturii asupra părții care poartă presiunea a etanșării cu diafragmă.

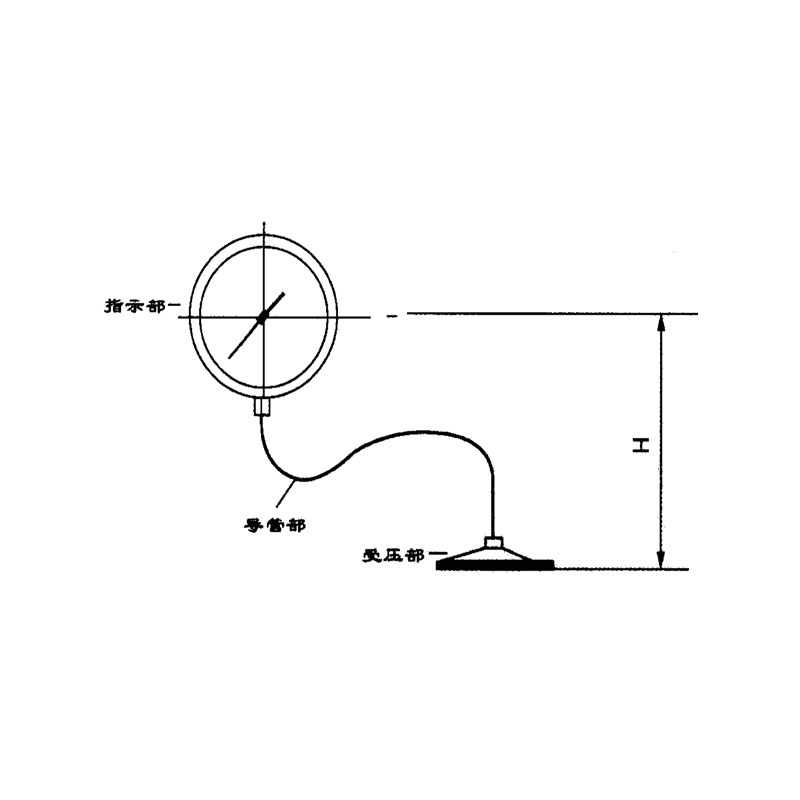

Diferența de nivel de lichid a manometrului cu diafragmă
În special pentru manometrele cu diafragmă cu un capilar de conectare flexibil, va apărea un efect de diferență de nivel de lichid ΔP atunci când diafragma care poartă presiunea și manometrul general sunt instalate la diferite cote. Acest factor trebuie luat în considerare pentru măsurarea precisă.

\△P=d·h    d- Greutatea specifică a lichidului de etanșare; h - Diferența de nivel al lichidului
100011-uT3j 100002-S9dF

Rezistența la coroziune a manometrului cu diafragmă

Rezistența la coroziune a unui manometru cu diafragmă poate fi garantată prin selectarea adecvată a materialelor pentru diafragmă, flanșă și garnitură de etanșare care sunt în contact cu mediul măsurat.
Materiale pentru diafragmă: 0Cr17Ni12Mo2 (316), aliaj Monel (Cu30Ni70), Hastelloy (H276C), Tantal (Ta) și fluoroplastic F4.
Materiale flanse: otel inoxidabil 0Cr17Ni12Mo2 (316); oțel inoxidabil căptușit cu fluoroplastic (316 F4).
Materiale pentru garnituri de etanșare: cauciuc nitrilic, cauciuc fluor, cauciuc siliconic și fluoroplastic.

Selectarea flanșei
Standardele comune ale seriei de flanșe sunt compilate în conformitate cu GB (China), HGJ (Ministerul Industriei Chimice), DIN (Germania), JIS (Japonia), ANSI (SUA) și alte standarde de flanșă, precum și condițiile de aplicare practice interne pentru selecția utilizatorilor. Comenzile speciale ale altor specificații de la utilizatori sunt, de asemenea, acceptabile.

Selectarea lichidului de etanșare
Pentru a asigura fiabilitatea și siguranța funcționării manometrului cu diafragmă, lichidul de etanșare adecvat trebuie selectat în funcție de diferite aplicații.

Lichid de etanșare Domeniul de temperatură al piesei care poartă presiunea Densitate specifică g/cm³ Coeficient de expansiune de volum 1/°C Aplicație
Ulei siliconic cu vâscozitate ridicată -10~200°C 1.07 0,95×10⁻³ Pentru service la temperaturi ridicate
Ulei siliconic cu vâscozitate scăzută -30~100°C 0.94 1,08×10⁻³ Serviciu general
Soluție apoasă de glicerină -5~100°C 1.27 0,61×10⁻³ Serviciu de calitate alimentară
Ulei vegetal -5~100°C 0.93 1,03×10⁻³ Serviciu de calitate alimentară
Ulei de fluor -30~150°C 1.93 0,75×10⁻³ Hidrogen, oxigen
