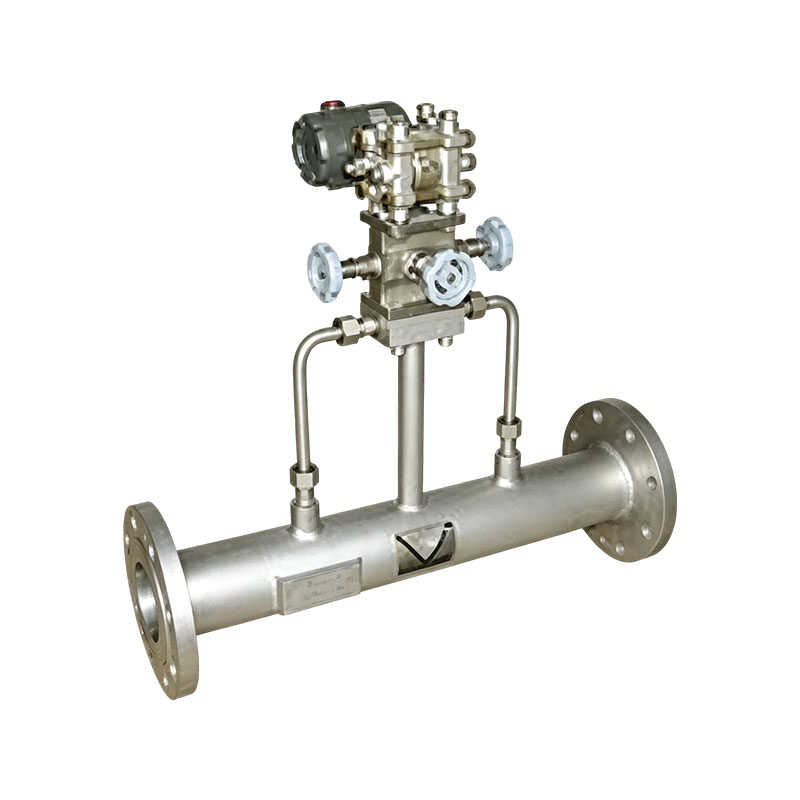

Debitmetru cu pană seria XG-LX

Sistemul de debitmetru cu pană XG-LX este sistemul de instrumente de debit cu presiune diferențială de ultimă generație al companiei noastre. Îndeplinește cerințele de măsurare ale majorității fluidelor, inclusiv lichide curate, gaze și abur. Este deosebit de potrivit pentru măsurarea fluidelor dificil de măsurat cu debitmetrele tradiționale, cum ar fi celuloza, șlam, șlam, păcură, ulei rezidual, gudron de cărbune și alte fluide și suspensii cu vâscozitate ridicată, care sunt predispuse la cristalizare și murdărie. Prin urmare, sistemele de debitmetru în formă de pană sunt utilizate pe scară largă pentru măsurarea mediilor cu vâscozitate ridicată, cu număr Reynolds scăzut în domenii precum petrol, chimie, energie și industria ușoară.

Caracteristicile produsului:
1. Utilizarea componentelor de curgere în formă de „V” poate elimina zonele stagnante și poate preveni blocajele în sistem.
2. Numărul Reynolds are o gamă largă de aplicații și chiar și la un număr Reynolds de 500, încă menține o relație pătrată între presiunea diferențială și debitul.
3. Ușor de instalat, utilizat și întreținut.
4. Precizie mare de măsurare, incertitudine extinsă a calibrării debitului: ± 0,5% ~ ± 0,2% (calibrarea apei sau calibrarea uleiului).
5. Stabilitatea pe termen lung este bună, lăudată de utilizatori ca instrument cu rata de eșec zero.
6. Contor de tip split unic; înlocuirea panei (din mijloc) poate extinde intervalul.
7. Stiluri diverse:
Tip normal: În intervalul 1:10, eroarea neliniară a coeficientului de curgere este ≤± 1%.
Tip de înaltă performanță: incertitudinea de extindere a calibrării debitului în intervalul 1:3 este de ± 0,5% ~ ± 0,2%.
8. Valoarea alarmei de suprapresiune și valoarea alarmei de joasă presiune pot fi setate în funcție de situația presiunii la fața locului. Atunci când în timpul utilizării apar situații de suprapresiune sau presiune scăzută, instrumentul va suna și va aprinde automat o alarmă, prevenind eficient accidentele de siguranță a producției cauzate de suprapresiune.

Industria de aplicare:
1. Industria petrochimică: Măsurarea mediilor cu vâscozitate ridicată și particule, cum ar fi țiței, petrol greu, ulei rezidual, șlam de cărbune etc.; este un instrument de reglare folosit în mod obișnuit în echipamentele de rafinare.
2. Mine metalurgice: utilizate pentru măsurarea nămolului, a apei de spălare a cărbunelui și a gazului de furnal/cocs; potrivit pentru condiții de lucru cu mult praf și particule solide.
3. Energie termică electrică: monitorizarea debitului de combustibil al cazanului, nămol de desulfurare și cenușă, capabilă să reziste la temperaturi ridicate și fluide murdare.
4. Tratarea apei de mediu: Măsurarea apelor uzate, a refluxului de nămol și a apelor uzate care conțin impurități, cu o structură de auto-spălare cu pană care nu este predispusă la depunerea de nămol.

Contactați-ne
PREV：Nici un articol anteriorURMĂTORUL：Debitmetru XG-DRB Dilbar
Întrebări frecvente Specificații de performanță

Î1: Care este principiul unui debitmetru cu pană și care este cel mai mare avantaj al acestuia?
R: Aparținând debitmetrului de reglare a presiunii diferențiale, fluidul curge printr-un bloc de pană în formă de V în conductă și o presiune diferențială este generată înainte și după blocul pană. Debitul se calculează pe baza presiunii diferențiale. Avantaje esențiale: Fără colțuri moarte, efect de auto-fluxare, priceput în măsurarea mediilor murdare cu vâscozitate ridicată și care conțin particule solide, măsurare stabilă chiar și la numere Reynolds scăzute și suport pentru detectarea debitului bidirecțională.

Q2: Care sunt cerințele pentru secțiunea dreaptă a conductei a unui debitmetru în formă de pană?
A: Necesită o lungime mai mică decât placa orificiului, în general 5D în față și 3D în spate (D este diametrul interior al conductei); Coturile, supapele și reductoarele pot perturba câmpul de curgere, așa că încercați să le evitați pe cât posibil; În timpul instalării, colțurile ascuțite ale penelor trebuie să fie orientate în jos pentru a asigura o curgere lină a particulelor solide și pentru a evita acumularea.

Î3: În ce circumstanțe măsurarea traficului este inexactă?
R: Motive comune: ① Blocaj, acumulare de fluid și scurgeri ale conductelor de presiune; ② Uzura penei și scalarea schimbă zona de accelerare; ③ Gama transmițătorului și configurația parametrului rădăcină pătrată sunt incorecte; ④ Vâscozitatea mediului diferă semnificativ de condițiile de calibrare. Prioritizează verificarea etanșării conductelor de impuls și a parametrilor transmițătorului.

Î4: Debitmetrul cu pană necesită întreținere regulată?
R: Fără piese în mișcare, întreținere zilnică redusă. Se recomandă suflarea și curățarea regulată a conductei de presiune în condiții de solid/praf ridicat; Deschideți supapa de echilibrare a grupului cu trei supape pentru a proteja transmițătorul în timpul opririi pe termen lung; Când suflați conducta, debitmetrul trebuie îndepărtat pentru a preveni zgura de sudură să zgârie suprafața blocului de pană și să afecteze precizia.

Specificații de performanță: (Pentru dimensiuni de peste DN300, vă rugăm să contactați compania noastră)

Model Diametrul nominal (mm) Raportul panei h/D Interval debit (m³/h) Lungime (mm) Presiune de lucru (MPa) Temperatura medie (℃) Precizia calibrarii apei (sau calibrarea uleiului) Flanșă Standard
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
