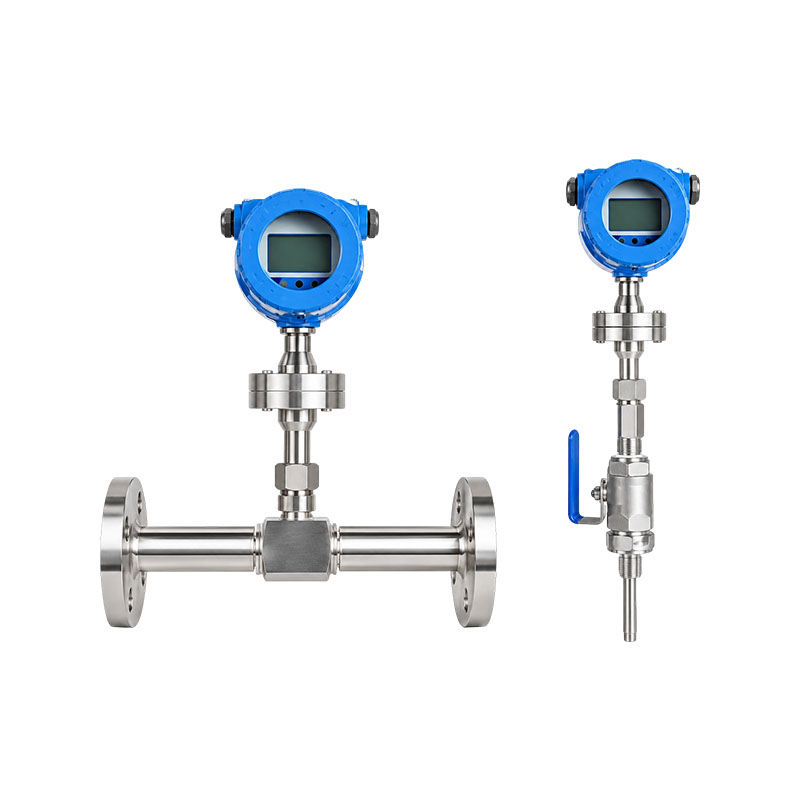

Debitmetrul masic de gaz termic din seria XG-RSL

Debitmetrul masic de gaz termic din seria XG-RSL este dezvoltat pe baza ratei de absorbție a căldurii fluidului direct legată de debitul masic și are o gamă largă de aplicații.

Principiul de lucru:
Debitmetrul/debitmetrul din seria XG-RSL este un debitmetru bazat pe principiul difuziei termice. Adică, atunci când un fluid curge printr-un obiect de încălzire, cantitatea de căldură pierdută de obiectul de încălzire este proporțională cu debitul fluidului. Mai exact, senzorul acestui debitmetru are două RTD-uri de calitate standard, unul folosit ca sursă de căldură și celălalt folosit pentru a măsura temperatura fluidului. Când fluidul curge, diferența de temperatură dintre cele două are o relație neliniară cu debitul, iar instrumentul poate converti această relație într-o ieșire liniară a semnalului de curgere măsurat.

Caracteristicile produsului:
1. Adoptarea tehnologiei de senzori RTD cu platină patentată extrem de stabilă;
2. Adoptarea tehnologiei brevetate „ambalaj cu structură echilibrată” și autocompensare pentru temperatură medie;
3. Algoritmi proprietari care pot atinge liniaritate ridicată, repetabilitate ridicată și precizie ridicată;
4. Raportul de gamă este de 1000:1 și poate fi extins în funcție de cerințele utilizatorului;
5. Poate obține măsurarea diametrului mare a conductei și a debitului mic, cu un debit minim de până la zero și o rezoluție de 0,001 m/s,
Măsurarea vitezei de curgere scăzută este foarte sensibilă;
6. Fără piese mobile; efectele vibrațiilor pot fi ignorate;
7. Cerința pentru o secțiune dreaptă a conductei nu este ridicată, 1-2D:
8. Este independent de temperatura și presiunea mediului și poate măsura direct debitul masic fără compensare de temperatură și presiune;
9. Algoritm exclusiv de temperatură ridicată; temperatura medie poate ajunge la 510 °C;
10. Suportă corecție dinamică în 12 puncte pentru semnalele de trafic, cu corecție încorporată în 10 puncte;
11. Corecția dinamică online a curentului/tensiunii de ieșire;
12. Nu este sensibil la particule mici, cum ar fi praful;
13. Design și selecție convenabile, instalare și utilizare ușoară, încărcare și descărcare online neîntreruptă și întreținere ușoară.

Industria de aplicare:
1. Industria petrolului și gazelor
Schimb de energie; Recuperarea gazelor din puțuri de umplere; Contorizarea gazelor; Analiza calitatii gazelor; Test de scurgere; Măsurarea gazelor naturale; Monitorizarea gazului torței.
2. Industria energetică
Măsurarea gazelor în timpul distribuției de gaze în sistemele de combustibil; Măsurarea diferitelor gaze în cazane și sisteme auxiliare; Măsurarea gazelor pe sobe cu gaz; Măsurarea hidrogenului; Măsurarea aerului primar și secundar în furnalele centralelor electrice.
3. Industria chimică
Monitorizarea circulatiei fumului; Măsurarea debitului de gaz în sistemul de prelevare; Măsurarea debitului de gaz al ventilatorului de tiraj indus; Măsurarea gazului de amoniac în instalațiile de îngrășăminte; Măsurarea diferitelor debite de gaz în fabricile de baterii.
4. Industria metalurgică
Măsurarea umplerii cu gaz în fabrici de oțel; Măsurarea gazelor de furnal în fierărie; măsurarea gazului cuptorului de cocs în cocserii; măsurarea și controlul gazului de furnal de încălzire (gaz de furnal, gaz de cocsificare, gaz natural etc.) în instalațiile de laminare a oțelului; Controlul gazelor precum hidrogenul, oxigenul și amoniacul în cuptoarele de stingere pentru tratament termic.
5. Industria celulozei și hârtiei
Măsurarea gazelor în sistemele de tratare a apelor uzate; Monitorizarea fluxului de fum; Cazanul recuperează aerul secundar/terțiar; Măsurarea alimentării cu gaz și aer pentru cazane.
6. Industria alimentară și farmaceutică
Adăugarea de aer proaspăt în timpul operațiunilor de prelucrare; tratarea CO2 în fabricile de bere; Debitul de aer cald în sterilizatorul de sticle; Măsurarea debitului de gaz în timpul procesului de oxidare termică; Sistem de ventilație; Admisia cazanului, gazele de evacuare și controlul procesului.
7. Protecția mediului
Măsurarea gazelor în timpul procesului de utilizare a biogazului; Măsurarea clorului gazos în timpul procesului de tratare cu clor; Măsurarea gazelor în rezervoare de aerare în timpul procesului de epurare a apelor uzate; Monitorizați emisiile de SO2 și NOX de la evacuarea coșului de fum.
8. Alte industrii
Măsurarea aerului comprimat din fabrică; Proces de ardere a pulberii de cărbune cu combustibil de control al raportului pulbere/gaz; Controlul fluxului de gaz fierbinte de la mașinile de șlefuit vertical din industria cimentului.

Contactați-ne
PREV：Debitmetru echilibrat tip XG-PHLURMĂTORUL：Debitmetru diferențial de presiune dinamică de tip XG-DBL
Întrebări frecvente Specificații de performanță

Î1: Debitmetrele masice de gaz termic necesită compensare de temperatură și presiune?
A: Nu este nevoie. Se bazează pe principiul difuziei termice pentru a măsura direct debitul masic al gazului, care nu este afectat de fluctuațiile de temperatură și presiune a gazului. Poate scoate direct debitul de volum în condiții standard, eliminând nevoia de module suplimentare de compensare a temperaturii și presiunii.

Î2: Pot fi măsurate picăturile de lichid, umiditatea ridicată sau mediile de vapori?
R: Nu se poate măsura aburul sau lichidul; Potrivit numai pentru faza gazoasă uscată. Dacă gazul transportă un număr mare de picături de lichid condensat, lichidul care aderă la senzor va modifica caracteristicile de disipare a căldurii, provocând o deriva de citire și chiar deteriorarea sondei. Se recomandă instalarea unui separator gaz-lichid în partea din față pentru condiții umede.

Î3: Modificările compoziției gazului vor afecta precizia măsurării?
A: O voi face. Instrumentul este setat în funcție de parametrii de conductivitate termică a gazului de calibrare (cum ar fi aer, azot) atunci când iese din fabrică. Modificările în compoziția gazului și conductivitatea termică vor cauza erori. Condițiile de lucru cu componente care se schimbă frecvent necesită resetarea parametrilor mediu sau recalibrare.

Î4: Care sunt cerințele pentru instalarea secțiunilor de conducte drepte?
R: În general, în amonte ≥ 10D și în aval ≥ 5D sunt necesare secțiuni de țeavă drepte, unde D este diametrul interior al conductei. Coturile din amonte, supapele și reductoarele pot perturba câmpul de curgere, în timp ce scurtarea secțiunilor de conducte drepte poate cauza fluctuații de debit și scăderea preciziei. Evitați vibrațiile puternice și acumularea de lichid în timpul instalării.

Articol Caietul de sarcini
Domeniul de măsurare 0–120 Nm/s (20°C, 101,33 kPa)
Precizie ±1% din citire, ±0,5% din scară completă
Raportul de turndown De obicei 100:1 (depinde de intervalul de debit calibrat)
Gama de diametre a conductei 10 mm – 6000 mm
Aplicație Potrivit pentru diverse gaze simple sau mixte; gaze prafoase, încărcate cu nisip, umede și diverse corozive
Temperatura ambiantă −40°C până la 85°C (fără afișaj); −30°C până la 70°C (cu afișaj); umiditate < 90% RH
Temperatura medie -40°C până la 100°C; -40°C până la 200°C; -40°C până la 450°C; -40°C până la 510°C
Diametrul senzorului φ3, φ2,5
Diametrul sondei de tip inserție φ19 (standard), φ16, φ12
Materialul senzorului Oțel inoxidabil 316, Hastelloy, titan
Material sondei (teaca de protectie) Oțel inoxidabil 316 (standard), Hastelloy
Măsurarea debitului Măsurare bidirecțională a debitului mediu
Ieșire analogică Debit: 4–20 mA DC; Temperatura: 4–20 mA DC; max. sarcina 1000 Ω
Ieșire impuls Ieșire de impuls totalizat
Linearizarea corecție neliniară a tastaturii cu 12 segmente; Corecție neliniară încorporată pe 10 segmente
Comunicare Ieșire serială RS232 / RS485
Sursa de alimentare 24 VDC / 600 mA; 220 VAC / 2 W; 110 VAC / 3 W
Alarmă 1–2 ieșiri releu, 5 A / 220 V, 5 A / 30 VDC; programabil prin tastatură
Display LCD LCD cu ecran mare: flux instantaneu din 7 cifre, flux totalizat din 8 cifre
Presiunea procesului 1,6 MPa (max. 20 MPa)
Tip de instalare Tip de inserție (fitting prin compresie, supapă cu bilă cu racord cu compresie, racord cu flanșă); tip inline (flansa, racord filetat)
Evaluare rezistentă la explozie Sigur intrinsec (ia II CT5); ignifug (Ex d II CT4)
Evaluare de protecție IP65

XG-RSL Debitmetru de masă de gaz termic
Diametrul nominal —XXX 100 înseamnă DN100
Tip de montare G Tip în linie
C Tip de inserare 1 Conexiune cu fir
2 Conexiune cu flanșă
3 Conexiune robinet cu bilă cu flanșă
Interval de temperatură 1 -40℃ ~ 100℃
2 -40℃ ~ 200℃
3 -40℃ ~ 450℃
4 -40℃ ~ 510℃
Presiune nominală A 0 ~ 0,6 MPa
B 0 ~ 1 MPa
C 0 ~ 1,6 MPa
D 0 ~ 2,5 MPa
E 0 ~ 4 MPa
F 0 ~ 6,4 MPa
G 0 ~ 10 MPa
H 0 ~ 16 MPa
Condiția procesului 0 Standard
1 Rezistent la coroziune
2 Rezistent la explozie
3 Temperatură ridicată
Ieșire semnal 1 Fără ieșire
2 4 ~ 20 mA
3 RS485 MODBUS
Sursa de alimentare 1 220V AC
2 24V DC
