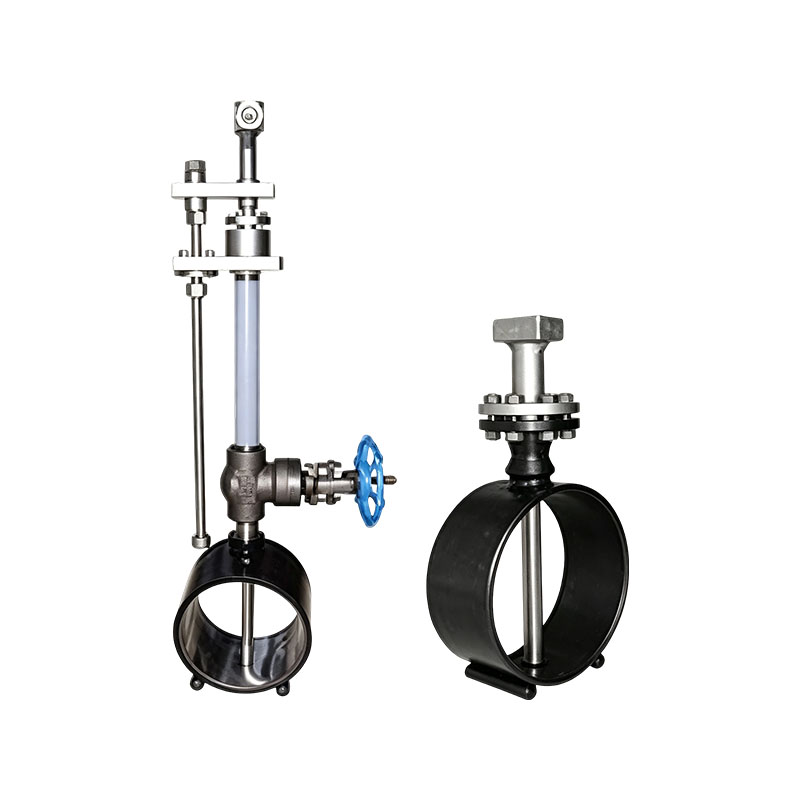

Debitmetru XG-DRB Dilbar

Debitmetrul uniform XG-DRB Dearbar este un nou tip de debitmetru plug-in care utilizează principiul presiunii diferențiale pentru măsurarea debitului și urmează ecuația Bernoulli: Q=KxCx root DP. În prezent, este recunoscut la nivel internațional ca fiind cel mai precis, repetabil și fiabil debitmetru pentru detectarea unică a debitului. Structura simplă, asamblarea și dezasamblarea ușoară, pierderea scăzută de presiune și costul scăzut de utilizare și întreținere îl fac un debitmetru care economisește energie și merită promovat și utilizat. În special în cazul conductelor cu un diametru mai mare de 200 de milimetri, avantajele debitmetrului cu tub mediu sunt mai evidente. Folosit pe scară largă în industrii precum energie, metalurgie și petrochimie.

Principiul de lucru:
Debitmetrul cu viteză constantă XG-DRB Dearbar măsoară debitul prin presiunea diferențială generată înainte și după sonda sa de detectare unică. Când fluidul curge prin sondă, se generează o zonă de distribuție de înaltă presiune în față, care este puțin mai mare decât presiunea statică a conductei. Conform principiului ecuației Bernoulli, viteza fluidului crește pe măsură ce curge prin sondă și se produce o zonă de distribuție de joasă presiune în partea din spate a sondei, unde presiunea este puțin mai mică decât presiunea statică a conductei. După ce fluidul cu presiune diferențială curge prin sondă, vortexurile apar pe ambele părți ale sondei și se generează un vid parțial în partea din spate a sondei. Presiunea medie înaltă în zona de înaltă presiune este transferată în camera de presiune pozitivă a instrumentului de presiune diferențială prin conducta de înaltă presiune a sondei; Presiunea medie joasă din zona de joasă presiune este transmisă în camera de presiune negativă a instrumentului de presiune diferențială prin conducta de joasă presiune a sondei. Instrumentul de presiune diferențială măsoară diferența dintre presiunea medie înaltă și presiunea medie scăzută, iar după un calcul rădăcină pătrată, reflectă mărimea vitezei medii de curgere a fluidului. Viteza medie de curgere este proporțională cu debitul și poate fi apoi utilizată pentru a calcula debitul volumic sau debitul masic al fluidului din conductă.

Caracteristicile produsului:
1. Medii de aplicare multiple și gamă largă de măsurare. Potrivit pentru diverse fluide (gaz, lichid, abur), cu diametre cuprinse între 38 mm și 15000 mm, o presiune maximă de 40 MPa și o temperatură maximă de 550 ° C sau mai mare. Atunci când este necesar, poate garanta și ± 0,1%, potrivit în special pentru controlul proceselor industriale;
2. Structură simplă și greutate redusă;
3. Ușor de instalat și dezasamblat, cost redus și poate fi instalat și întreținut online;
4. Cerințe scăzute pentru secțiunile de conducte drepte. Cerința pentru lungimea secțiunii de țeavă dreaptă este relativ mică în comparație cu placa cu orificii, în general de aproximativ 10 până la 25 de ori diametrul;
5. Pierdere scăzută de presiune și economisire semnificativă de energie. Pierderea de presiune irecuperabilă este de 2% până la 15% din pierderea de presiune a semnalului, care este doar o zecime din pierderea de presiune irecuperabilă a debitmetrelor cu orificii utilizate în mod obișnuit. Costul anual de operare este de 1/40 până la 1/50 din placa orificiului;
6. Coeficient de fluid constant (K), semnal de măsurare stabil și fluctuații mici;
7. Precizie ridicată și stabilitate bună pe termen lung;
8. Măsurarea presiunii sondei în sine este anti-blocare, iar sonda este proiectată cu o structură de înaltă rezistență, dintr-o singură bucată, cu dublă cavitate;
9. Interfață prietenoasă om-mașină, cap de contor LCD rotativ la 360 de grade; Poate afișa debitul instantaneu, debitul cumulat, procentajul diagramei cu bare etc.

Domenii principale de aplicare:
1. Măsurarea aerului primar și secundar în centralele electrice
2. Măsurarea gazului de furnal;
3. Măsurarea etanului, etilenei, gazelor naturale etc;
4. Măsurarea gazului, azotului, oxigenului, etc;
5. Măsurarea aerului comprimat:
6. Măsurarea aburului saturat, aburului de înaltă și joasă presiune:
7. Măsurarea apei de la robinet, a apei circulante etc.
