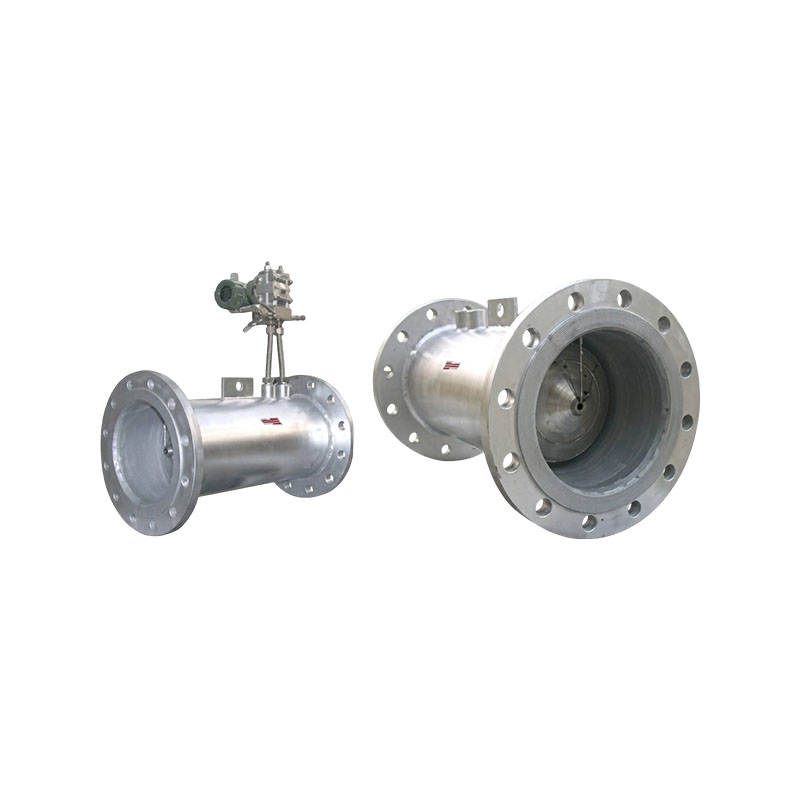

Seria XG-V Debitmetre cu crestătură în V

Debitmetrele cu crestătură în V din seria XG-V sunt instrumente de presiune diferențială care măsoară fluxul de fluid în interiorul unei țevi pe baza legilor conservării masei și energiei. Utilizează în mod inovator un con în formă de V suspendat în centrul conductei ca element de reglare, care are avantajele unice de auto-rectificare și autocurățare. Este un nou tip de instrument cu o gamă largă de aplicații.

Caracteristicile produsului:
1. Funcția de autocurățare a debitmetrului cu con XG-V încetinește viteza de curgere în centrul conductei și accelerează viteza de curgere în apropierea peretelui conductei atunci când fluidul trece prin conul în formă de V, ceea ce face dificilă depunerea murdăriei pe elementul de reglare, ceea ce este benefic pentru măsurarea precisă și stabilă.
2. Debitmetrul cu con XG-V are o funcție de auto-rectificare. Conul în formă de V, care poate încetini viteza de curgere în centrul conductei și poate accelera viteza de curgere lângă peretele conductei, îmbunătățește eficient distribuția vitezei de curgere a fluidului, realizează auto-rectificare și scurtează foarte mult lungimea țevilor drepte din față și din spate. Atâta timp cât ajunge în față 0-3DN și în spate 0-1DN, poate fi folosit.
3. Rezistență bună la uzură, stabilitate bună pe termen lung și repetabilitate ridicată a măsurătorilor.
4. Structura specială are pierderi reduse de presiune, cu pierderi de presiune variind de la 1/3 la 1/5 din placa cu orificii. Raportul de gamă este 10:1 (special până la 30:1).
5. Structura specială este potrivită pentru măsurarea presiunii statice scăzute și a debitului scăzut.
6. Datorită structurii unice a debitmetrului conic, acesta este adesea folosit ca mixer în multe cazuri.
7. Potrivit pentru temperaturi de lucru de până la 850 ° C și presiuni de până la 42 MPa. Dacă se folosesc materiale speciale, gama este și mai mare.
8. Pentru confortul utilizatorilor, debitmetrul conic XG-V al companiei noastre are atât structuri integrate, cât și divizate.
9. Sistemul patentat de debitmetru conic XG-V plug-in al companiei noastre rezolvă problema costului ridicat al utilizării senzorilor cu con V pentru diametre mari, păstrează avantajele măsurării cu con V, extinde foarte mult domeniul de aplicare al debitmetrelor cu con V și rezolvă problema presiunii diferențiale mici în conductele cu diametru mare, ceea ce face măsurarea incomodă. Are economie bună, promptitudine și stabilitate.
10. Debitmetrul inteligent integrat cu con V adoptă un design avansat de circuit, funcții puternice, consum redus de energie, un ecran LCD cu ecran mare pentru informații despre flux și memorie internă avansată pentru a asigura securitatea datelor.
11. Sistemul integrat de debitmetru V-con poate fi alimentat cu baterii și 24VDC extern, emite 4-20 mA și semnale de impuls și are protocolul HART.

Principalele puncte de vânzare:
1. Cerință de secțiune dreaptă scurtă a conductei: Echipat cu efect de rectificare a câmpului de curgere, sunt necesare doar secțiuni de conductă drepte 0-3D în amonte și 0-1D în aval. De asemenea, poate fi instalat și utilizat pentru renovarea la fața locului și spații înguste de conducte, reducând costurile de construcție.
2. Potrivit pentru medii murdare și complexe: Structura inelară de accelerare are un efect de autosuflare și de autocurățare, ceea ce face dificilă acumularea și blocarea prafului. Poate măsura medii gazoase, lichide și de abur care conțin impurități, sunt predispuse la detartrare și au vâscozitate ridicată.
3. Măsurare stabilă și fiabilă: Fără piese în mișcare, repetabilitate bună, rezistență la uzură, atenuare mică a preciziei pe termen lung, măsurare stabilă în condiții de debit ridicat și scăzut, raport larg.
4. Pierderi mici de presiune: în comparație cu dispozitivele de reglare a plăcii cu orificii, are o pierdere de presiune mai mică, economisește consumul de energie al sistemului și este potrivit pentru diametre mari de țevi și condiții de producție continuă neîntreruptă.

Industria de aplicare:
1. Industria petrolului și a gazelor naturale: măsurarea procesului și decontarea comerțului cu țiței, petrol rafinat, gaze naturale și medii de petrol și gaze care conțin impurități.
2. Industria chimică și petrochimică: monitorizarea debitului gazelor de proces, aburului, mediilor corozive, nămolurilor și fluidelor ușor cristalizabile.
3. Industria energiei electrice și termice: măsurarea debitului aburului cazanului, apei de alimentare, condensului, gazelor, gazelor arse etc., în centrale termice și proiecte de încălzire centralizată.
4. Industria metalurgică: detectarea fluxului de medii industriale, cum ar fi gazul de furnal, gazul de cocs, apa în circulație, aerul comprimat și nămolul.
