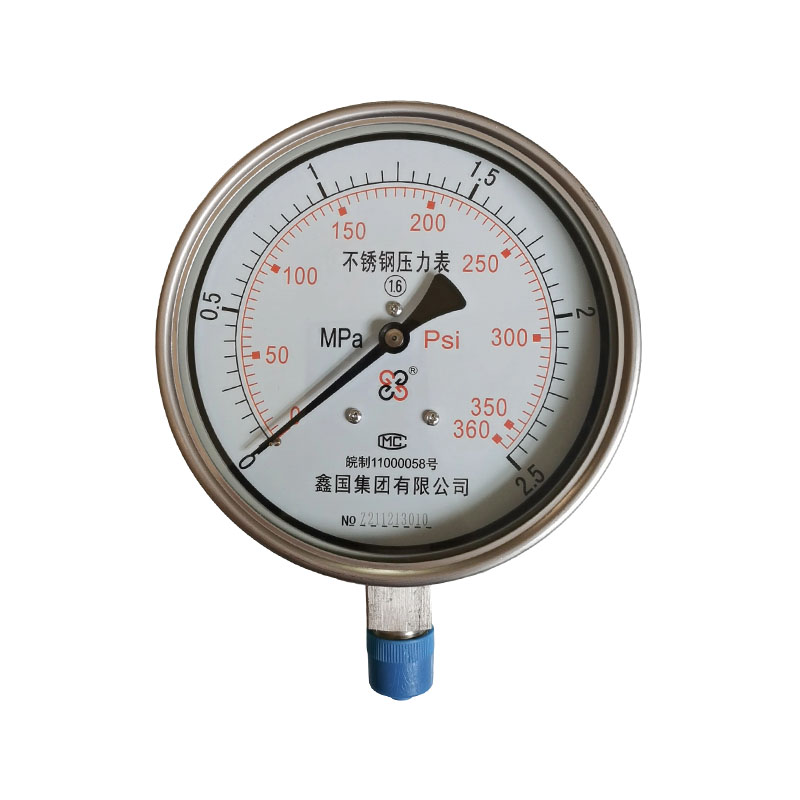

Seria XG/Y-B manometru din oțel inoxidabil

Manometrul din oțel inoxidabil din seria XG/Y-B este un manometru cu indicator mecanic cu un tub arc din oțel inoxidabil ca element de detectare a presiunii. Îmbinarea, tubul cu arc, carcasa și alte medii de contact și carcasa externă sunt toate realizate din oțel inoxidabil (304/316 opțional), bazându-se pe deformarea elastică a tubului arc, amplificată de mișcarea angrenajului și afișând presiunea mediului măsurat la fața locului. Această serie este împărțită în tipuri umplute cu ulei obișnuite și rezistente la șocuri, potrivite pentru gaze slab corozive și medii lichide și poate face față condițiilor umede, prăfuite și ușor vibratoare. Este utilizat pe scară largă pentru monitorizarea presiunii echipamentelor petroliere, chimice, metalurgice și alte echipamente.

Avantajele produsului:
1. Rezistență puternică la coroziune
Conectorii, tuburile cu arc și carcasa sunt toate realizate din oțel inoxidabil (304/316), care este rezistent la apă, acid, alcali, sare, unele gaze corozive și medii lichide. Nu este ușor de ruginit sau oxidat, este potrivit pentru condiții de lucru umede și corozive și prelungește durata de viață a instrumentului.
2. Adaptabilitate bună la mediu
Carcasa este rezistentă la vapori de apă și praf și poate fi folosită și în condiții de exterior, umede și exterioare. Este mai puțin predispus la ruginire și deteriorarea carcasei și, în comparație cu manometrele obișnuite cu carcasă de fier, rezistența sa la eroziunea mediului este mult îmbunătățită.
3. Compatibilitate largă a media
Zona de contact cu mediul este din oțel inoxidabil, care poate măsura mediile de proces corozive și poate evita defecțiuni precum scurgerile de ulei și indicatoarele inexacte cauzate de coroziunea tuburilor cu arc de cupru obișnuite ale manometrelor de către mediu.
4. Rezistență structurală ridicată
Carcasa din oțel inoxidabil are rezistență mecanică ridicată, rezistență la lovituri și nu se deformează sau se deteriorează ușor; După ce a fost asociat cu o structură umplută cu ulei și rezistentă la șocuri, poate fi adaptat și la echipamente rezistente la vibrații și la presiune, cum ar fi pompele și compresoarele.
5. Sigur și fiabil, nu se scurge ușor
Componentele generale din oțel inoxidabil au o tehnologie bună de sudare, o performanță excelentă de etanșare și nu sunt predispuse la scurgeri medii. Sunt utilizate în aplicații chimice și pentru vase sub presiune care necesită performanțe ridicate de etanșare, reducând pericolele de siguranță.

Puncte principale de vânzare:
1. Întreaga mașină este realizată din material din oțel inoxidabil, cu carcasa, conectorul și tubul cu arc toate din oțel inoxidabil. Sunt disponibile opțiuni 304/316 și nu se teme de coroziunea acidă și alcalină sau de mediile exterioare umede, luându-și rămas bun de la ceasurile ruginite și putrezite.
2. Rezistență la coroziune și rezistență la eroziune medie, prevenind corodarea, perforarea, scurgerile de mediu sau defecte ale indicatorului blocat miezul de cupru și adaptarea la condițiile de lucru cu lichide și gaze corozive.
3. Structură opțională umplută cu ulei, rezistentă la șocuri, rezistentă la vibrații și impact la presiune. Corpul pompei, compresorul și indicatorul câmpului de presiune pulsatorie nu tremură, iar citirea este clară și stabilă.
4. Proces de sudare sigilat, performanță bună de etanșare, mai puține scurgeri de mediu, utilizare mai sigură în recipiente chimice și sub presiune.
5. Rezistență mecanică ridicată, carcasă anti-coliziune, rezistentă la praf și la apă și nu este ușor deteriorată de utilizarea pe termen lung în atelierele în aer liber și umede.

Contactați-ne
PREV：Manometru cu diafragmă seria XG/Y-MURMĂTORUL：Nici un articol următor
Întrebări frecvente Specificații de performanță

Î1: Care este principala diferență dintre un manometru din oțel inoxidabil complet și un manometru obișnuit?
R: Fitingurile obișnuite pentru manometre și tuburile cu arc sunt în cea mai mare parte realizate din aliaj de cupru, iar carcasa este din fier, care este potrivită numai pentru medii uscate, non-corozive. Carcasa, conectorul și tubul cu arc din oțel inoxidabil sunt toate realizate din oțel inoxidabil 304/316, care este rezistent la coroziune cu acid, alcali și umezeală. Poate fi folosit în medii corozive și în condiții de exterior umede și nu este ușor ruginit sau corodat, rezultând o durată de viață mai lungă.

Î2: Cum să alegi oțelul inoxidabil 304 și 316?
R: Alegeți 304 pentru apă obișnuită, gaze slab corozive și medii umede generale; Când întâlniți acizi puternici, pulverizare de sare, apă de mare și medii chimice foarte corozive, se recomandă utilizarea oțelului inoxidabil 316, care are o rezistență mai puternică la coroziune.

Î3: Pot fi utilizate toate manometrele din oțel inoxidabil pe porturile pompei cu vibrații ridicate?
R: Sigur, este recomandat să alegeți un manometru din oțel inoxidabil umplut cu ulei și rezistent la șocuri. Umplut intern cu ulei de amortizare, poate amortiza pulsația presiunii, poate suprima tremuratul indicatorului și este potrivit pentru locații cu vibrații mari, cum ar fi pompele și compresoarele; modelele fără ulei nu sunt potrivite pentru condiții de vibrații puternice.

Î4: Care sunt defecțiunile comune ale tuturor manometrelor din oțel inoxidabil?
R: În mod obișnuit, se observă daune prin suprapresiune, blocaj mediu și daune cauzate de impactul instalației. Utilizarea pe termen lung în afara intervalului este strict interzisă; Se recomandă utilizarea unui dispozitiv de izolare cu membrană atunci când mediul conține impurități și cristale; Instalarea coturilor tampon în timpul instalării poate reduce impactul presiunii și poate extinde în mod eficient durata de viață a instrumentului. Instrumentul trebuie calibrat în mod regulat pentru a asigura acuratețea.

Interval de scară, nivel de precizie

Model Interval de scară (MPa) Clasa de precizie
XG-Y-60B 0~0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0,5, 0,9, 1,5, 2,4 2.5
XG-Y-63B
XG-Y-100B 0~0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0, 0,06, 0,15, 0,3, 0,15, 0,3, 0,25, 40, 40, 40 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

Articol Caietul de sarcini
Temperatura ambiantă de funcționare 5 ~ 55 °C (carcasa umplută cu glicerină)
−25 ~ 55 °C (carcasa umplută cu ulei de silicon)
−40 ~ 70 °C (carcasa uscată, fără lichid de umplere)
Efectul temperaturii ≤ 0,4 % la 10 °C (când temperatura de funcționare abate de la 20 ± 5 °C)
Rezistenta la vibratii ambientale V·H·3 (carcasă uscată, fără lichid de umplere)
V·H·4 (carcasa plină cu lichid)
Evaluare de protecție a carcasei IP64

Materiale precum sistemele de conductivitate la presiune și carcasele

Numele piesei XG-Y-60B XG-Y-100B, XG-Y-150B
Conector 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
Tubul Bourdon 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
Caz 1Cr18Ni9 1Cr18Ni9


Reprezentarea modelului
XG-Y-□ B

XG-Y-□ B
XG Marca Xin Guo
Y Manometru
□ Diametrul nominal și tipul de montare al manometrului:
60, 100, 150 reprezintă tipuri de montare directă radială cu diametre de 60, 100, respectiv 150 mm.
63, 103, 153 reprezintă tipuri de montare axială încastrată cu diametre de 60, 100, respectiv 150 mm (Modelul 63 acceptă și montarea directă axială).
XB Oțel inoxidabil

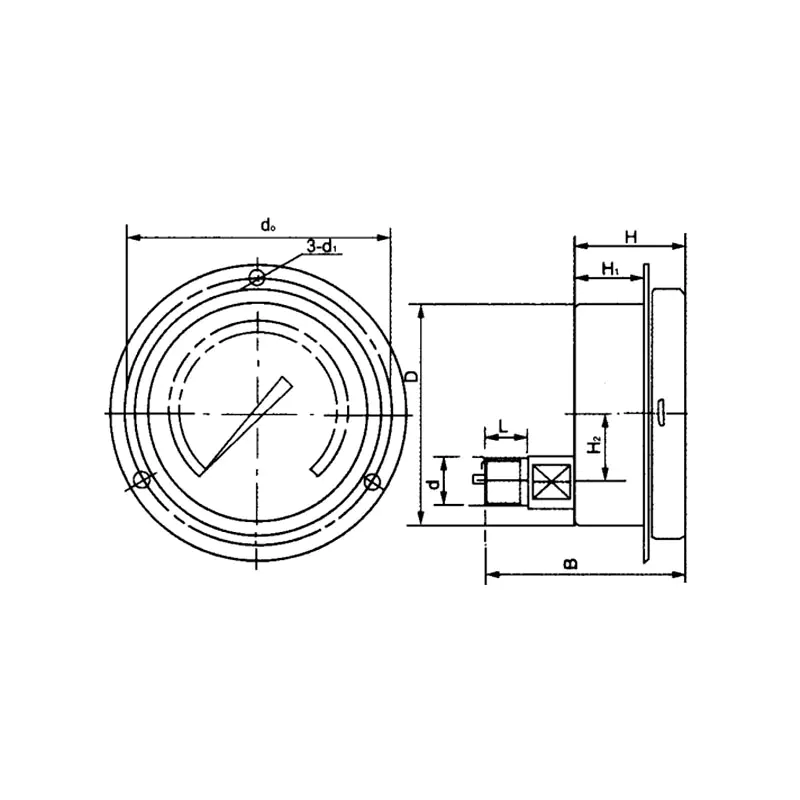

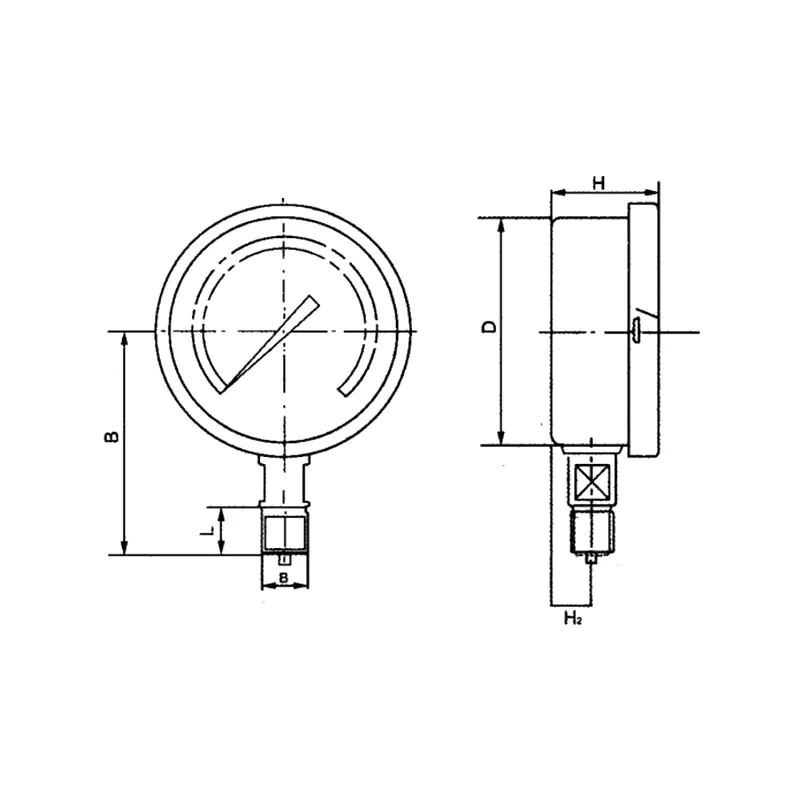

Dimensiuni
100371 100362-TD79

Model D B d (Fit conector) L d₀ d₁ H H₁ H₂
XG-Y-60B Ø60 55 M14×1,5
1/4″ (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1,5
G3/8″, 1/2″
3/8″, 1/2″ (PT)
1/4″, 1/2″ (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
