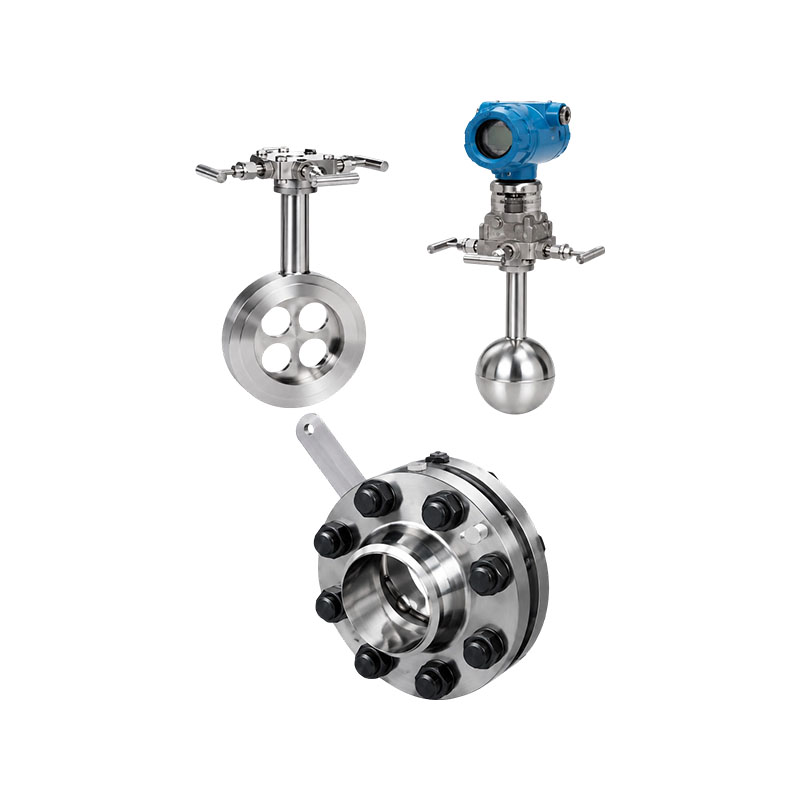

Debitmetrul echilibrat de tip XG-PHL a îmbunătățit foarte mult dispozitivul tradițional de reglare și are caracteristici semnificative de rectificare echilibrată. Dispozitivele de reglare tradiționale au o singură deschidere de curgere, ceea ce face ca fluidul să își piardă debitul ideal după reglare, nefolosind astfel pe deplin avantajele debitmetrelor cu presiune diferențială. Debitmetrele echilibrate se aplică la aproape toate măsurătorile fluidelor și reprezintă o revoluție în tehnologia de măsurare a fluidelor. În prezent, debitmetrele echilibrate au fost utilizate pe scară largă în industrii precum petrol, chimie, metalurgie, energie electrică, gaze naturale și tratarea apei.
Principiul de lucru:
Un debitmetru echilibrat este un debitmetru revoluționar cu presiune diferențială care funcționează pe același principiu ca și alte debitmetre cu presiune diferențială, bazat pe principiul conversiei energiei în conducte sigilate; în condiții ideale de fluid, debitul într-o conductă este proporțional cu rădăcina pătrată a presiunii diferențiale. Debitul în conductă poate fi calculat pe baza ecuației Bernoulli prin măsurarea valorii presiunii diferențiale. Senzorul de debit echilibrat este un redresor de throttling cu disc poros instalat pe secțiunea transversală a conductei, cu dimensiunea și distribuția fiecărei găuri personalizate pe baza unor formule speciale și a datelor de testare, cunoscute sub numele de numărul orificiului. Când fluidul trece prin găurile funcționale ale discului, acesta va fi echilibrat și rectificat; vortexul va fi minimizat și se va forma un fluid aproximativ ideal. Prin intermediul dispozitivului de măsurare a presiunii, se poate obține un semnal de presiune diferențială stabil, iar debitul volumic și debitul masic pot fi calculate conform ecuației Bernoulli.
Caracteristicile produsului:
1. Liniaritate ridicată și repetabilitate bună. Senzorul de debit echilibrat are o structură poroasă simetrică, care poate echilibra câmpul de curgere, poate reduce curenții turbionari, vibrațiile și zgomotul de semnal. Stabilitatea câmpului de curgere este mult îmbunătățită, iar liniaritatea este de 5-10 ori mai mare decât cea a plăcii cu orificii. Repetabilitate este crescută cu 54%, adică 0,15%. Din performanța sa cuprinzătoare, debitmetrul echilibrat aparține categoriei de debitmetru de ultimă generație.
5: Când raportul intervalului este 1, liniaritatea poate ajunge la ± 0,3%;
7: Când raportul intervalului este 1, liniaritatea poate ajunge la ±0,5 %.
10: Când raportul intervalului este 1, liniaritatea poate ajunge la ± 1,0%.
2. Cerințe reduse pentru secțiunile de conducte drepte. Datorită câmpului de curgere stabil și vitezei de recuperare a presiunii de două ori mai mari decât plăcile cu orificii, senzorii de debit echilibrat reduc foarte mult cerințele pentru secțiunile de conducte drepte. Secțiunile de conducte drepte din față și din spate sunt în general 3D și 1D, cu o lungime minimă mai mică de 0,5D, eliminând astfel un număr mare de secțiuni de conducte drepte, în special cele realizate din materiale speciale și scumpe.
3. Reduceți pierderea permanentă de presiune. Designul poros simetric echilibrat reduce forțele de forfecare turbulente și formarea de vortex, reduce pierderea de energie cinetică și pierderea permanentă de presiune de 2,5 ori comparativ cu plăcile cu orificii în aceleași condiții de măsurare, economisind astfel costuri considerabile de energie de operare. Este un instrument de economisire a energiei care merită promovat pe scară largă.
4. Rezistent la murdărie și nu se înfundă ușor. Designul de echilibru simetric poros reduce formarea de forțe de forfecare turbulente și turbulențe, reducând foarte mult formarea zonelor moarte, asigurând trecerea lină a mediilor murdare prin găuri multiple și reducând șansa de blocare a orificiilor de fluid. 5. Poate înlocui direct placa orificiului. Are aceeași metodă de utilizare și aspect ca și placa cu orificii, astfel încât poate fi înlocuită direct fără modificări ale țevilor sau instrumentelor aferente. Este foarte potrivit pentru transformarea EMS de măsurare a energiei a întregii instalații pentru a înlocui placa orificiului cu un debitmetru echilibrat.
6. Domeniu larg de măsurare a debitului. Conform rezultatelor experimentale, echilibrați performanța debitmetrului astfel încât debitul acestuia să poată varia de la minim la supersonic, cu un număr Reynolds minim sub 200 și un număr Reynolds maxim mai mare de 107; Valoarea beta poate fi selectată de la 0,5 la 0,90.
7. Stabilitatea pe termen lung este bună. Datorită reducerii semnificative a forței de forfecare turbulente, frecarea directă dintre mediu și elementul de reglare este mult redusă, iar valoarea sa β rămâne neschimbată pentru o lungă perioadă de timp. Întregul instrument nu are părți mobile, astfel încât poate menține stabilitatea pentru o lungă perioadă de timp.
8. Poate măsura medii de înaltă temperatură și presiune înaltă. La fel ca plăcile cu orificii și alte dispozitive de reglare, temperatura și presiunea de lucru depind de materialul și calitatea conductei și a flanșei. Temperatura de lucru poate ajunge la 850 ° C, iar presiunea de lucru poate ajunge la 42 MPa.
9. Poate măsura impuritățile în condiții complexe de lucru. Datorită designului său structural unic, are performanțe deosebite și poate efectua gaz-lichid în două faze, diverse gaze mixte (cum ar fi gaz, biogaz, gaz de cărbune etc.), diverse gaze la temperatură joasă (cum ar fi GNL, azot lichid, oxigen lichid, hidrogen lichid, clor lichid, etilenă lichefiată, gaz petrolier lichefiat, etc.), mediu bifazic (etc.) nămol, flux de apă multifazic, debit de apă vibrant, medii de interferență electromagnetică și debit bidirecțional (deoarece debitmetrul de echilibru este complet simetric pe ambele părți).
Industria de aplicare:
1. Industria petrochimică: Măsurarea debitelor de lichid, gaz și abur
2. Putere termică: măsurarea aburului cazanului, a apei circulante și a gazului
3. Metalurgie: gaz de furnal, apă de răcire, gaz de proces
4. Tratarea apei: ape uzate industriale, apă pură, aer comprimat
