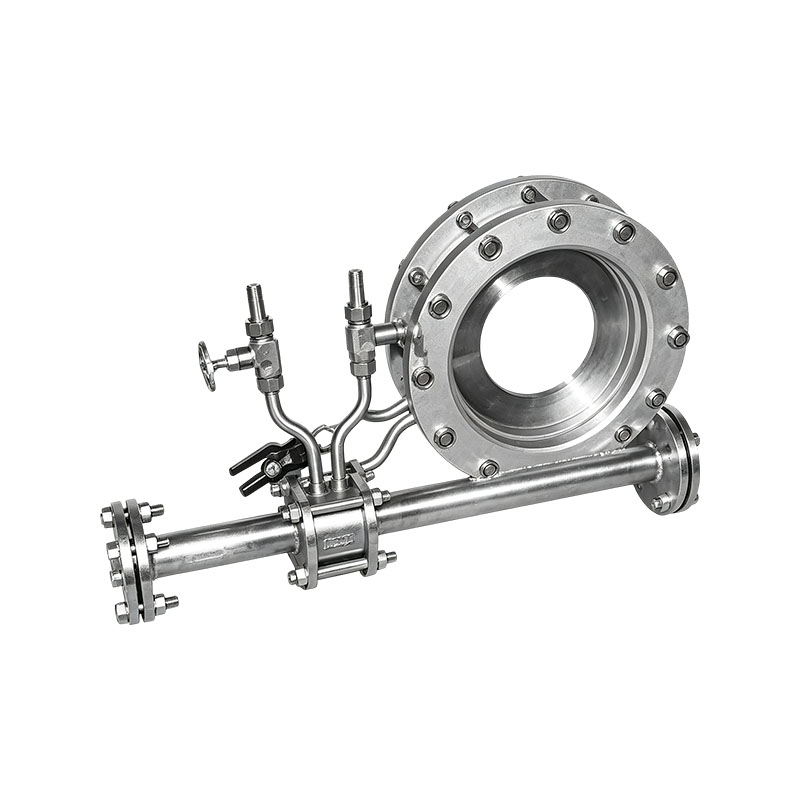

Debitmetrele cu orificiu sunt debitmetre cu presiune diferențială, reprezentând cele mai stabilite dispozitive de măsurare a debitului în producția industrială. Ele prezintă diverse tipuri, tehnologie matură și aplicații extinse.
Caracteristicile produsului:
1. Structură simplă, instalare ușoară, funcționare fiabilă, cost redus și un anumit grad de precizie
Poate satisface cerințele producției industriale.
2. Cu o istorie lungă, date experimentale bogate și de încredere și proiectare și procesare standardizate
Standardul internațional pentru dispozitivele standard de reglare (plăci cu orificii, duze și Venturi) este
ISO 5167 și a fost revizuit de mai multe ori. Atâta timp cât componentele de throttling sunt proiectate și procesate conform standardelor,
Calibrarea debitului real este necesară pentru a determina intervalul de incertitudine.
3. Placa cu orificii standard este potrivită pentru un diametru de 50~3000mm, cu un β de 0,2~0,75.
4. Duza standard este potrivită pentru un diametru de 50~500mm, cu un β de 0,2~0,8.
5. Duza cu gât lung este potrivită pentru un diametru de 50-630 mm, cu un β de 0,2-0,8.
6. Prelucrarea mecanică a unui tub Venturi cu diametrul de 50-250 mm și o valoare β de 0,2-0,75.
7. Placă de fier sudată grosier cu un diametru al tubului Venturi de 200-1200 mm și o valoare β de 0,2-0,70.
8. Diametrul tubului Venturi turnat brut este de 100-800 mm, cu o valoare β de 0,2-0,75.
9. Diametrul duzei Venturi este de 65- 500 mm, cu o valoare β de 0,316-0,775.
10. Diametrul plăcii cu orificii rotunde 1/4 ≤ 500 mm, β este 0,245 ~ 0,6.
11. Diametrul plăcii cu orificii conice a populației este ≤ 500 mm, iar β este 0,1~0,316.
12. Diametrul plăcii cu orificiu dublu este de 40-100 mm, iar β este de 0,2-0,75.
13. Diametrul plăcii cu orificii mici este mai mic de 50 mm, iar β este de 0,2 ~ 0,75.
14. Diametrul plăcii cu orificii mici ascunse este ≤ 50 mm, iar β este de 0,2 ~ 0,75.
15. Diametrul plăcii cu orificiu a lentilei de înaltă presiune este ≤ 250 mm, iar β este 0,2~0,75.
16. Placa cu orificiu cu marginea largă are un diametru de 50-400 mm și un β de 0,2-0,75. 17. Diametrul plăcii perforate circulare este de 50- 2000 mm, cu o valoare β de 0,1-0,8.
18. Placă cu orificii excentrice cu diametrul de 100- 1000 mm și un β de 0,46-0,84.
19. Placa cu orificiu de capăt (duză) are un diametru de 100- 1000 mm și un β de 0,46-0,84.
20. Intervalul de presiune al dispozitivului de reglare de mai sus este de 0 ~ 42MPa, iar temperatura este determinată de material.
21. Tub Venturi dublu ascuns, diametrul nominal al conductei cu secțiune circulară: DN=300mm~6000mm, lățimea x înălțimea conductei cu secțiune dreptunghiulară: LxH (mm)=300x300~6000x6000 și alte conducte de suprafață geometrică cu același diametru nominal DN și lățime și înălțime variabile. Presiune nominală: PN ≤ 2,5MPa, determinată de temperatura de lucru și material; valoarea presiunii diferențiale: (0~100) kPa, eroare de măsurare repetată (stabilitate): ± 10Pa.
22. Dispozitivul de măsurare a vântului din aripă este deosebit de potrivit pentru măsurarea fluxului de aer de calibru mare, cu măsurare stabilă, sensibilitate ridicată, compensare a pierderii de presiune și precizie ridicată.
23. Designul dispozitivului de măsurare a vântului include o interfață de suflare inversă și un dispozitiv de descărcare a prafului, care este benefic pentru întreținerea produsului și mărește producția de produs
Fiabilitate.
24. Tehnologia avansată și sofisticată de procesare și testare îmbunătățește considerabil acuratețea și stabilitatea produsului.
25. Componentele mature de throttling sunt integrate cu tehnologia electronică avansată pentru a crea un dispozitiv inteligent integrat de măsurare a debitului cu afișare la fața locului și ieșiri multiple de semnal (4-20mA, impuls, cu protocol HART).
26. Designul circuitului de putere redusă reduce consumul de energie, crește stabilitatea și fiabilitatea sistemului. Sistemul integrat are o sursă de alimentare cu baterie și o selecție externă de 24 VDC, care este convenabilă pentru instalare și utilizare.
Principalele puncte de vânzare:
1. Standardizarea este matură și nu necesită calibrarea efectivă a debitului: este conformă cu standardele GB/T2624 și ISO5167. Componentele standard de throttling pot fi utilizate direct pentru măsurare după ce au fost procesate conform specificațiilor, susținând decontarea comerțului și trasabilitatea măsurătorilor.
2. Fără piese în mișcare, durabile și stabile: componente mecanice pure de accelerare, fără elemente rotative/de detectare, rezistență la temperaturi ridicate și la presiune ridicată, funcționare fiabilă pe termen lung, durată lungă de viață, întreținere de bază scăzută.
3. Gamă largă de adaptare la mediu: poate măsura gaze, vapori și lichide, poate suporta fluide monofazate, iar unele modele se pot adapta la medii murdare care conțin cantități mici de impurități. Acoperirea diametrului conductei este extinsă.
4. Cost global scăzut, potrivire flexibilă: structură simplă, cost economic, poate fi asortat cu orice marcă de transmițător de presiune diferențială; În funcție de condițiile de lucru, pot fi selectate mai multe tipuri precum placă cu orificii, duză, Venturi, V-con etc.
Industria de aplicare:
1. Industria energetică: abur cazanului centralei electrice, aer primar/secundar, apă în circulație, contorizarea energiei gazelor naturale și contabilitatea consumului de energie.
2. Industria petrochimică: lichid de procesare a materiei prime, gaz de proces de înaltă presiune, abur, monitorizarea debitului conductei de rafinare, raportul de materiale, măsurarea predării comerțului.
3. Industria metalurgică: detectarea debitului de gaz de furnal, gaze de ardere a convertizorului, apă de răcire, aer comprimat, control al stării cuptorului și statistici energetice.
4. Încălzire/energie municipală: contorizarea conductelor de abur, apă caldă și gaze naturale în rețeaua de încălzire, taxarea pentru încălzire și echilibrarea debitului conductei.
