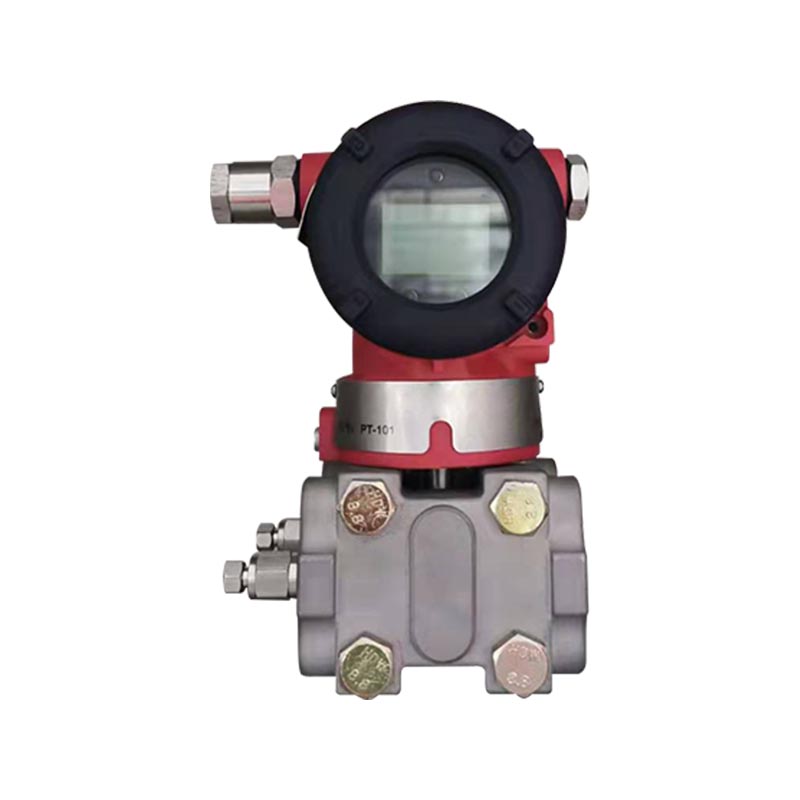

XG3051DP Transmițător de presiune diferențială

Name: XG3051DP Transmițător de presiune diferențială
Rating: 5 (99 reviews)

Introducere produs:
XG3051DP aparține transmițătorului de presiune diferențială inteligentă capacitivă din seria 3051 produsă pe plan intern, care adoptă principiul detecției capacitive pentru a converti diferența de presiune a mediului măsurat în semnal standard HART de 4-20 mA. Poate fi utilizat pentru a măsura parametrii de proces, cum ar fi presiunea diferențială, nivelul lichidului, debitul, nivelul lichidului din recipient închis, diferența de presiune în conductă etc. Este utilizat pe scară largă în sistemele de control DCS și PLC.

Industria de aplicare:
1. Industria petrochimică: nivelul lichidului din ibricul de reacție, debitul conductei, diferența de presiune a filtrului, nivelul lichidului din rezervor, utilizat pe scară largă în condiții de rezistență la explozie.
2. Industria energetică: monitorizarea sistemelor de cazane și turbine din centralele electrice, debitul de abur și apă, presiunea negativă a cuptorului, nivelul lichidului din recipient și diferența de presiune a filtrului.
3. Tratarea apei/protecția mediului: procese de epurare a apei uzate și a apei, nivelul rezervorului, debitul conductei, diferența de presiune a filtrului.
4. Industria metalurgică: Măsurarea diferenței de presiune a fluidului, a nivelului mediu de lichid și a debitului conductei de proces în procesele de topire.
5. Industria hârtiei: nivelul lichidului de celuloză, diferența de presiune a filtrului, măsurarea debitului procesului.

Contactați-ne

PREV：XG3051LT Transmițător de nivel al lichidului cu presiune diferențială URMĂTORUL：XG3051DP Transmițător la distanță de presiune diferențială

Întrebări frecvente Specificații de performanță Specificatii functionale Instalare Instrucțiuni de conectare la proces Conexiuni electrice Tabelul codurilor modelului și specificațiilor Specificații fizice

Î1: Ce parametri poate măsura XG3051DP?
R: Acesta este un transmițător de presiune diferențială care măsoară presiunea diferențială la miezul său. Prin conversia presiunii diferențiale, poate măsura debitul conductei, nivelul lichidului din recipient închis, diferența de presiune înainte și după filtre și presiunea negativă a cuptorului. Nu este posibilă măsurarea directă a presiunii absolute. La măsurarea debitului, funcția HART rădăcină pătrată poate fi activată pentru a scoate semnale de debit.

Î2: Care este motivul pentru semnalul de ieșire inexact al transmițătorului și deviația mare a zero?
R: Există scurgeri, blocaje și acumulare de lichid în conductele de presiune pozitivă și negativă; ② Eroare de setare a migrației intervalului; ③ Schimbări bruște ale temperaturii mediului; ④ Membrana este supusă unui impact de suprapresiune. Prioritizează verificarea conductei de impuls și recalibrați zero și interval folosind un controler HART.

Î3: Care sunt măsurile de precauție pentru cablarea cu două fire XG3051DP?
R: Adoptând un sistem DC24V cu două fire, fără a face distincția între liniile de semnal pozitive și negative, sarcina maximă a circuitului nu depășește 500 Ω; Comunicarea HART necesită un circuit conectat în serie cu un rezistor de 250 Ω; Urmați cu strictețe specificațiile împotriva exploziilor pentru cablare în situații anti-explozie și asigurați o împământare fiabilă a carcasei.

Î4: Ce condiții de funcționare necesită înlocuirea membranelor non-316L?
R: Mediul testat este un mediu foarte coroziv (acid puternic, alcali puternic, conținut ridicat de ioni de clorură), 316L se va coroda și este necesar să selectați foi de film Hastelloy C, Monel sau Tantal; Condițiile de igienă alimentară și farmaceutică necesită structuri membranare igienice personalizate.

Precizia de referință pentru reglarea intervalului
(Inclusiv liniaritatea bazată pe zero, histerezis și repetabilitate)±0,075%
Dacă TD＞10 (TD = Span maxim / Span ajustat), precizia este: ±(0,0075 × TD)%
Precizia pentru ieșirea cu rădăcină pătrată este de 1,5 ori mai mare decât precizia de referință liniară de mai sus.

Efectul temperaturii ambientale

Cod span	Efect total de la -20℃ ~ 65℃
A	±(0,45 × TD 0,25)% × Interval
B	±(0,30 × TD 0,20)% × Interval
C/D/E	±(0,20 × TD 0,10)% × Span
Cod span	Efect total pentru -40℃ ~ -20℃ și 65℃ ~ 85℃
A	±(0,45 × TD 0,25)% × Interval
B	±(0,30 × TD 0,20)% × Interval
C/D/E	±(0,20 × TD 0,10)% × Span
Efect în afara intervalului	±0,075% × Interval

Efectul presiunii statice

Cod span	Cantitatea de efect
A	±(0,15%URL 0,10%Span) / 4MPa
B	±(0,10%URL 0,075%Span) / 16MPa
C/D/E	±(0,05%URL 0,05%Span) / 16MPa

Efect de suprapresiune

Cod span	Cantitatea de efect
A	±0,2% × Span / 4MPa
B	±0,2% × Span / 16MPa
C/D/E	±0,1% × Span / 16MPa

Stabilitate pe termen lung

Cod span	Cantitatea de efect
A	±0,5% × Interval/an
B	±0,2% × Interval/an
C/D/E	±0,1% × Interval/an

Efectul sursei de alimentare: ±0,001% /10V (12- 42 V DC), neglijabil.

Interval și limite
Cod span	Articol	kPa	mbar
A	Span	0,1 ~ 1	1 ~ 10
A	Gama	−1 ~ 1	−10 ~ 10
B	Span	0,2 ~ 6	2 ~ 60
B	Gama	−6 ~ 6	−60 ~ 60
C	Span	0,4 ~ 40	4 ~ 400
C	Gama	−40 ~ 40	−400 ~ 400
D	Span	2,5 ~ 250	25 ~ 2500
D	Gama	−250 ~ 250	−2500 ~ 2500
E	Span	20 ~ 2000	0,2 ~ 20 bar
E	Gama	−500 ~ 2000	−5 ~ 20 bar

Parametru	Caietul de sarcini
Gama Limits	Ajustabil liber în limitele superioare și inferioare ale intervalului. Este recomandat să selectați codul span cu cel mai scăzut raport de turndown posibil pentru a optimiza performanța.
Setare la zero	Zero și span pot fi ajustate la orice valoare din domeniul de măsurare, cu condiția ca: Interval calibrat ≥ Interval minim
Efectul poziției de montare	Modificările poziției de montare paralele cu diafragma nu provoacă o deplasare a zero. Dacă poziția se schimbă cu mai mult de 90° față de suprafața diafragmei, apare o compensare de zero în <0,4 kPa (corectabilă prin ajustarea la zero). Fără efect de întindere.
Ieșire	2 fire, 4~20 mA DC, comunicație digitală HART opțională.
	Ieșire liniară sau rădăcină pătrată selectabilă.
	Ieșire signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Curentul de alarmă	Modul de alarmă scăzută (min): 3,7 mA
	Mod de alarmă ridicată (max): 21 mA
	Mod fără alarmă (hold): mențineți curentul valid înainte de eroare
	Implicit: modul de alarmă ridicată
Timp de răspuns	Constanta de amortizare a unității de amplificare: 0,1 s; constanta de timp a senzorului: 0,1~2 s (în funcție de interval și turndown).
	Constantă de timp suplimentară reglabilă: 0,1~60 s.
	Efectul de ieșire neliniar (de exemplu, rădăcină pătrată) depinde de funcție și poate fi calculat.
Timp de încălzire	< 15 s
Temperatura ambiantă	-40 ~ 85 ℃
Temperatura ambiantă	−20 ~ 65 ℃ (cu LCD și inel O din cauciuc fluor)
Temperatura de depozitare/transport	−50 ~ 85 ℃; −40 ~ 85 ℃ (cu afișaj LCD)
Presiune de lucru	Presiune nominală de lucru: 16 MPa / 25 MPa / 40 MPa (trei evaluări)
Limită de presiune statică	De la 3,5 kPa presiune absolută până la presiunea nominală. Presiunea de probă poate fi de 1,5 ori presiunea nominală, aplicată simultan pe ambele părți ale transmițătorului.
Limită de suprasarcină unidirecțională	Suprasarcină unidirecțională până la presiunea nominală
Compatibilitate electromagnetică (EMC)	Vezi Anexa Tabelul de compatibilitate electromagnetică de pe pagina următoare

Condiții de alimentare și de încărcare
Tensiune de alimentare	24 V, R ≤ (Us − 12 V) / Imax kΩ
Tensiune de alimentare	(unde Imax = 23 mA)
Tensiune maximă de alimentare	42 VDC
Tensiune minimă de alimentare	12 VDC; 15 VDC (cu LCD iluminat din spate)
Interval de încărcare de comunicare digitală	250 ~ 600 Ω

Conexiune electrică
Presetupă M20×1,5; bloc terminal potrivit pentru conductori de 0,5 ~ 2,5 mm².

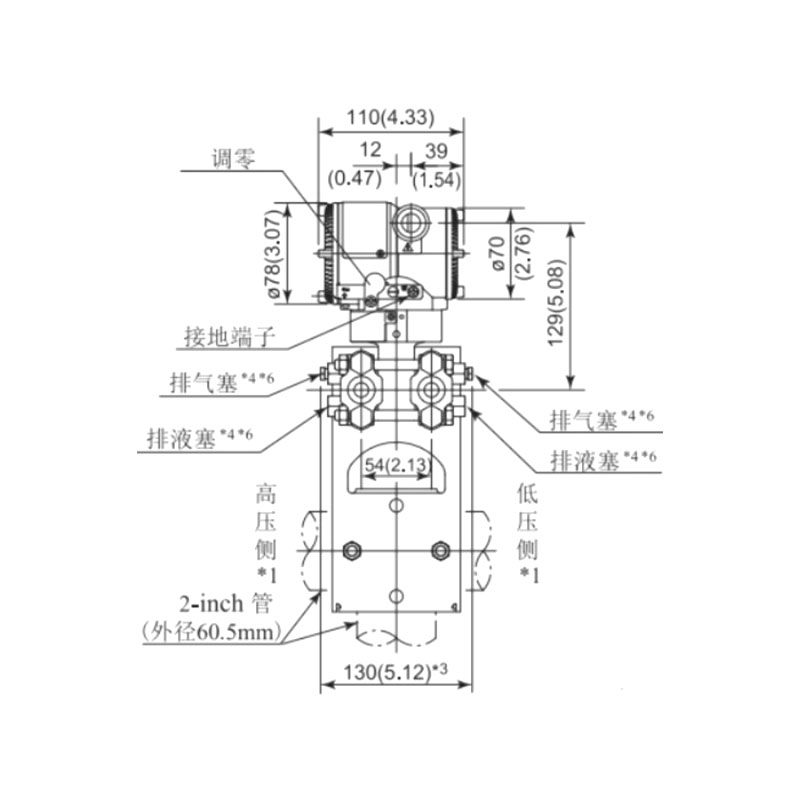

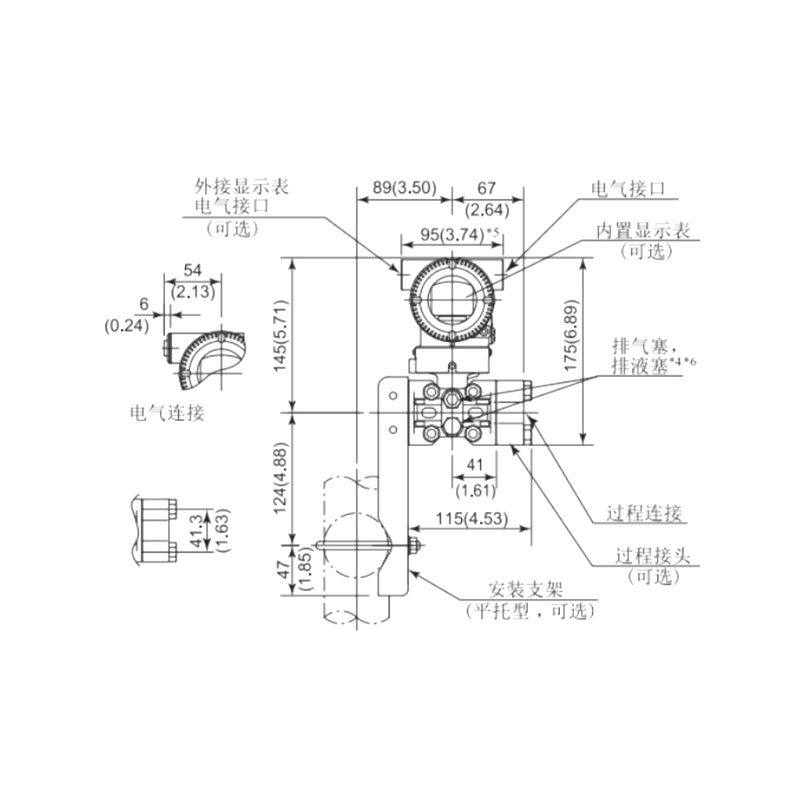

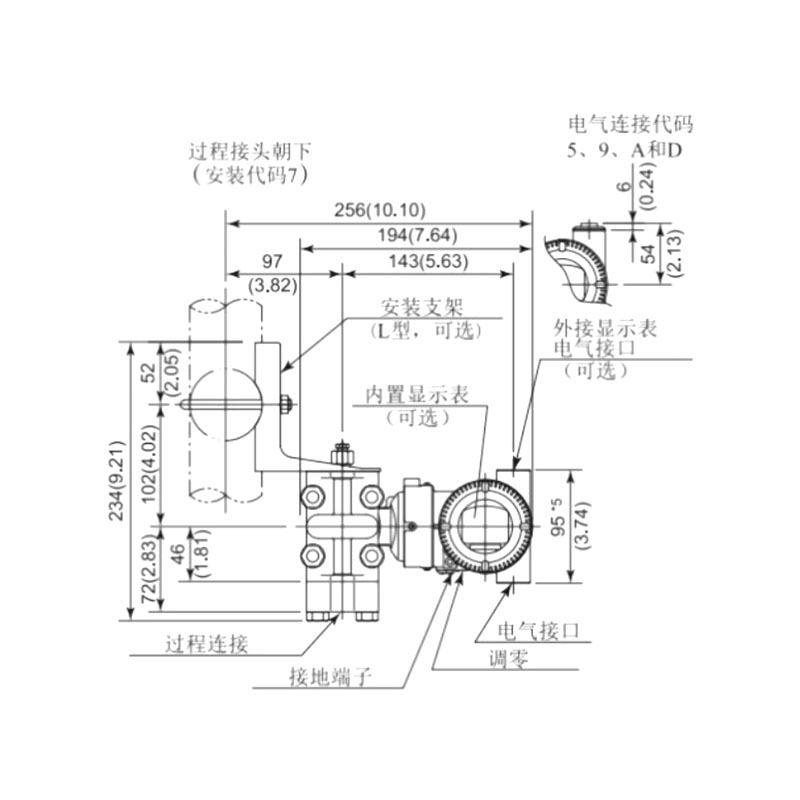

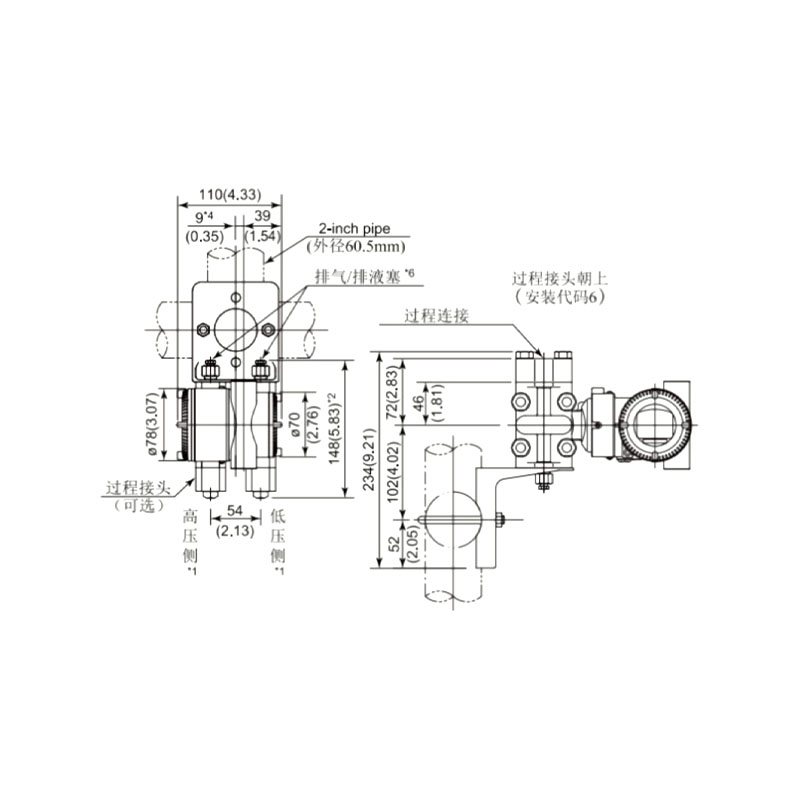

Conexiune la proces
Cele două fețe de capăt ale flanșei de conectare la proces sunt filetate cu filete interne NPT 1/4 și M10.

Procesați instrucțiuni de conectivitate pentru redirecționare unilaterală fără flanșe de redirecționare

Flanșă eliptică din oțel inoxidabil 1/2-NPT (Cod 1)		1. Flanşa camerei de presiune
		2. Garnitură cu inel O
		3. Conexiune cu flanșă eliptică NPT 1/2
		4. Bolt
Conector T din oțel inoxidabil M20x1,5 (Cod 2)		1. Flanșă a camerei de presiune
		2. Racord filetat tată M20×1,5 în formă de T
		3. Bolt
		4. O-ring
		5. Piuliță M20×1,5
		6. Tub de intrare de presiune

Figura 5: Diagrama conexiunii electrice

Notă: Funcția de interfață rapidă este echivalentă cu terminalul de semnal.

Selecția modelului transmițătorului de presiune diferențială XG3051DP-

Precizie

Ieșire

Eroare de bază ±0,05%

4–20mA cu comunicare HART

Eroare de bază ±0,075%

4–20mA cu comunicare HART

Eroare de bază ±0,1%

4–20mA cu comunicare HART

Ieșire analogică de 4–20 mA

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2,5 kPa ~ 250 kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)

0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30bar)

0–140 kPa ~ 14 MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140 bar)

Materialul diafragmei

Umpleți cu lichid

Oțel inoxidabil 316L

Ulei de silicon

Oțel inoxidabil 316L

Ulei fluorurat

Hastelloy C

Ulei de silicon

Hastelloy C

Ulei fluorurat

Oțel inoxidabil 316L placat cu aur

Ulei de silicon

Oțel inoxidabil 316L placat cu aur

Ulei fluorurat

Oțel inoxidabil 316L acoperit cu FEP

Ulei de silicon

Tantal

Ulei de silicon

Presiune nominală de lucru

0,2 MPa (numai pentru gama A)

7MPa (numai pentru gama A)

16MPa

25MPa

40MPa

Conexiune la proces
