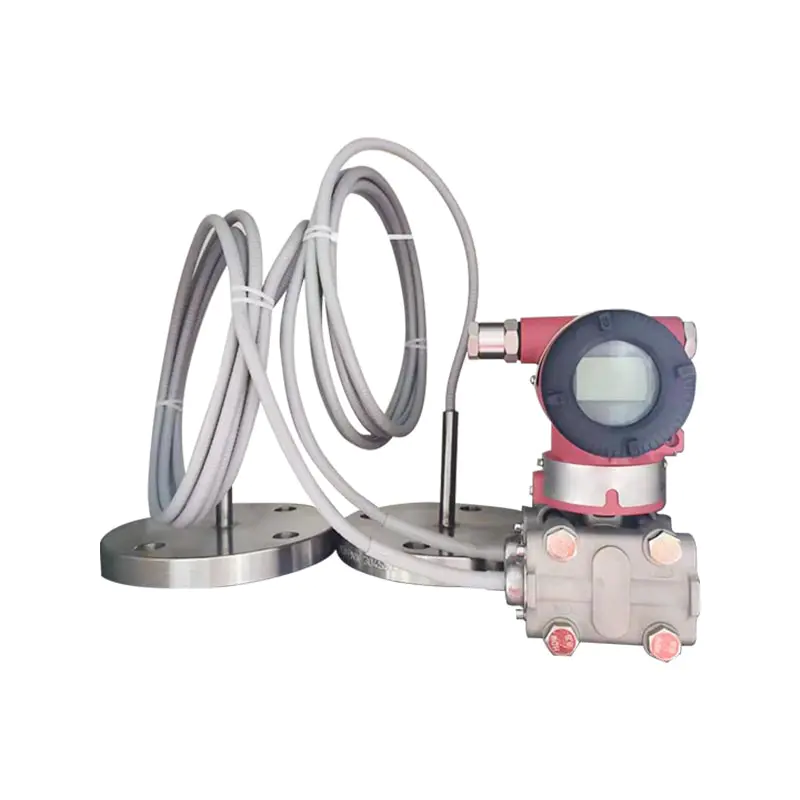

XG3051DP Transmițător la distanță de presiune diferențială

Î1: Care este scopul principal al transmițătorului de la distanță cu două flanșe XG3051DP pentru măsurare?
A: Folosit în principal pentru măsurarea presiunii diferențiale; folosit adesea pentru măsurarea nivelului lichidului, debitului și densității medii în rezervoare închise. Structură de izolare capilară cu flanșă dublă, potrivită pentru vâscozitate ridicată, cristalizare ușoară, coroziune puternică și medii de temperatură înaltă, pentru a evita blocarea medie și coroziunea corpului senzorului, ieșire 4-20mA HART și interfața cu sistemul DCS/PLC.
Î2: Care sunt motivele pentru punctul zero inexact și deviația numerică după instalarea flanșei duble?
R: Deviația poate fi cauzată de schimbările de temperatură a mediului, compresia capilară, scalarea și cristalizarea membranei și setările incorecte ale parametrilor de migrare. După instalare, trebuie efectuată migrarea punctului zero la fața locului; Evitați strângerea și îndoirea cu rază mică a capilarelor; Când temperatura de funcționare se modifică semnificativ, creșteți în mod corespunzător amortizarea instrumentului.
Q3: Cum să alegeți materialul diafragmei cu flanșă?
A: oțelul inoxidabil 316L este selectat pentru condiții normale de lucru; Mediile corozive pot fi selectate dintre aliajul Hastelloy și filmul de tantal. Când plasați o comandă, furnizați numele mediu, temperatura și presiunea pentru o potrivire ușoară a fluidului de umplere a diafragmei și a capilarelor.
Î4: Care sunt tabuurile pentru instalarea tuburilor capilare?
R: Tăierea sau îndoirea tare a tuburilor capilare nu este permisă; raza minimă de îndoire este > 50 mm și nu pot fi strânse sau ciocnite. Tubul capilar este umplut cu lichid de etanșare în interior. Odată ce este deteriorat și are scurgeri, instrumentul se va defecta direct și nu poate fi reparat la fața locului.

Procesați instrucțiuni de conectivitate pentru redirecționare unilaterală fără flanșe de redirecționare

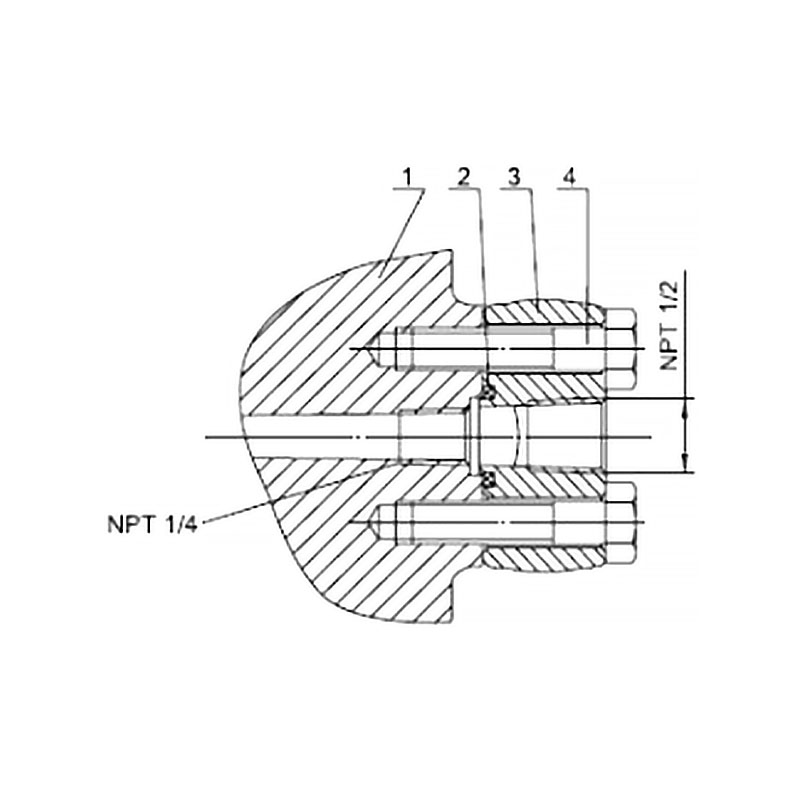

Flanșă eliptică din oțel inoxidabil 1/2-NPT (Cod 1)		1. Flanşa camerei de presiune
		2. Garnitură cu inel O
		3. Conexiune cu flanșă eliptică NPT 1/2
		4. Bolt

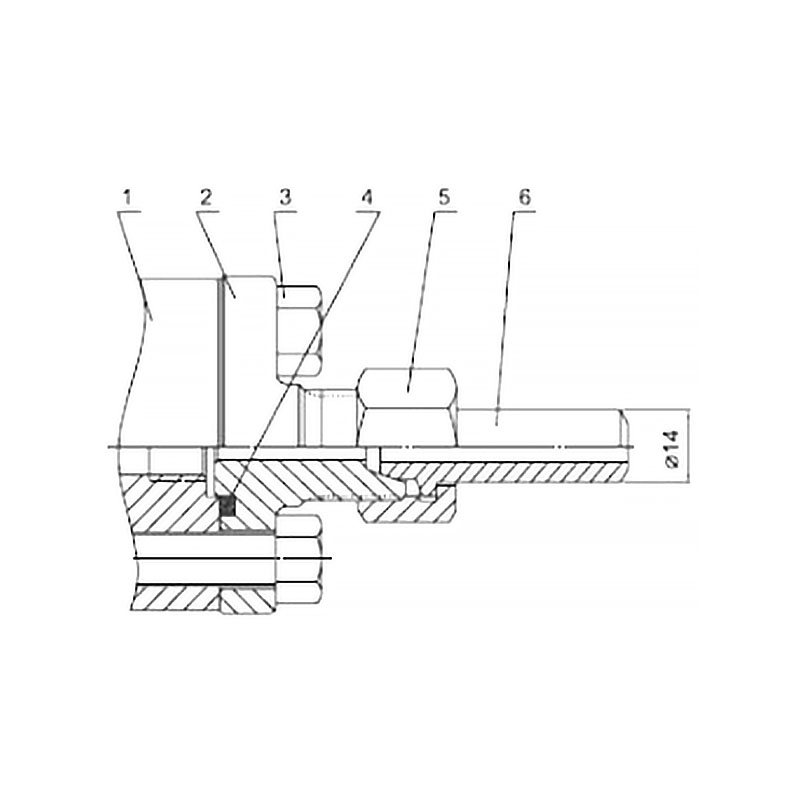

Conector T din oțel inoxidabil M20x1,5 (Cod 2)		1. Flanșă a camerei de presiune
		2. Racord filetat tată M20×1,5 în formă de T
		3. Bolt
		4. O-ring
		5. Piuliță M20×1,5
		6. Tub de intrare de presiune

Parametri de măsurare: presiune diferențială, nivel de lichid

Intervalul minim al emițătorului de la distanță ar trebui să fie valoarea mai mare dintre intervalele minime din Tabelul 1 și Tabelul 2.
Intervalul reglabil nu trebuie să fie mai mic decât intervalul minim. Raza maximă a emițătorului de la distanță trebuie să fie valoarea mai mică dintre raza maximă a corpului emițătorului și presiunea nominală a flanșei de nivel.

Semnal de ieșire
2 fire, 4–20 mA DC ieșire HART, comunicare digitală; protocolul HART este suprapus semnalului de 4–20 mA DC.
Limitele semnalului de ieșire: Imin = 3,9 mA, Imax = 20,5 mA

Constanta de amortizare a componentei amplificatorului este de 0,1 s; constanta de timp a senzorului și a flanșei de etanșare la distanță variază de la 0,2 la 6 s, în funcție de domeniul senzorului, raportul intervalului, lungimea capilară și vâscozitatea fluidului de umplere.
Constanta de timp suplimentară reglabilă variază de la 0,1 la 60 s.

Corpul emițătorului poate fi fixat în orice poziție. Condiția optimă de instalare este menținerea verticală a arborelui flanșei de proces. Abaterea poziției va determina o schimbare corectabilă a zero. Carcasa electronică poate fi rotită până la 360°, iar șurubul de fixare o poate fixa în orice poziție unghiulară.
Flanșa de etanșare la distanță se conectează la o flanșă de împerechere care respectă standardele ANSI/DIN. Flanșa de îmbinare va fi echipată cu o garnitură moale și șuruburi și piulițe de montare (șuruburile și piulițele sunt opționale pentru utilizatori).
Pentru transmițătoarele cu etanșare la distanță duală, ansamblurile capilare și flanșele etanșării la distanță trebuie instalate într-un mediu cu aceeași temperatură ambientală, pe cât posibil.
Raza minimă de îndoire a capilarului este de 75 mm. Bobinarea este strict interzisă!

Condiții de mediu

Limită medie de temperatură a procesului
Temperatura medie: -30~400°C

Notă: O atenție deosebită trebuie acordată oricăror valori care depășesc intervalul de temperatură și presiune de mai sus; acestea pot fi îndeplinite prin
design special.

Condiții de putere și sarcină
Tensiunea de alimentare este de 24V
R≤(Us-12V) /Imax kQ 2
unde Imax=23 mA
Tensiune maximă de alimentare: 42VDC
Tensiune minimă de alimentare: 12VDC, 15VDC (ecran LCD cu iluminare din spate)
Interval de sarcină de comunicare digitală: 250 ~ 600Q

Notă: (1) O descriere a nivelului de performanță: în timpul testării, performanța este normală în limitele specificațiilor tehnice.
(2) B Descrierea nivelului de performanță: în timpul testării, funcțiile sau performanța scad temporar sau dispar, dar se pot recupera de la sine; condițiile reale de funcționare, stocarea și datele rămân neschimbate.

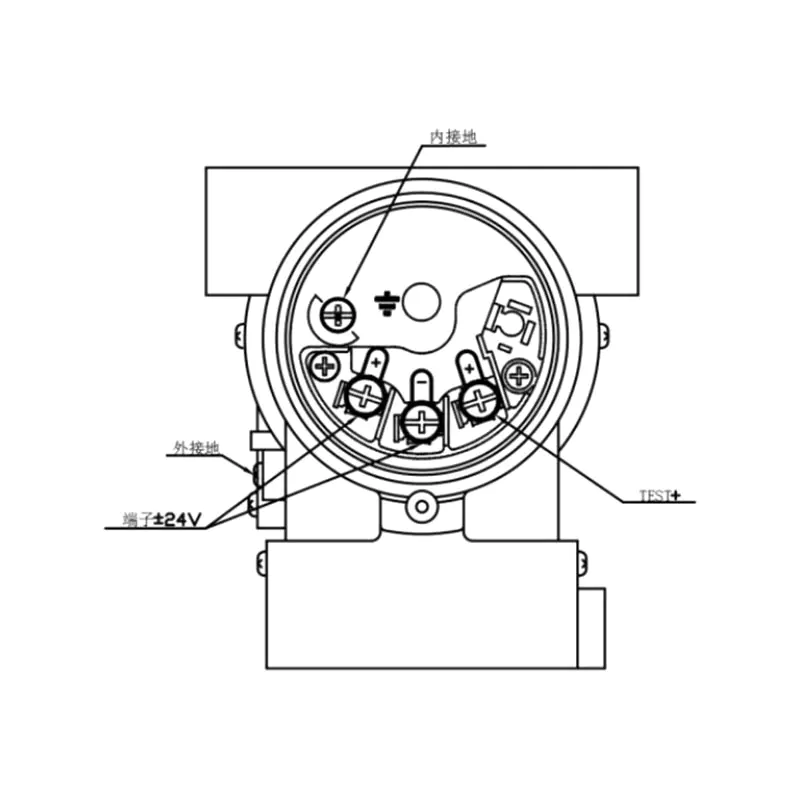

Figura 5: Diagrama conexiunii electrice

Notă: Funcția de interfață rapidă este echivalentă cu terminalul de semnal.

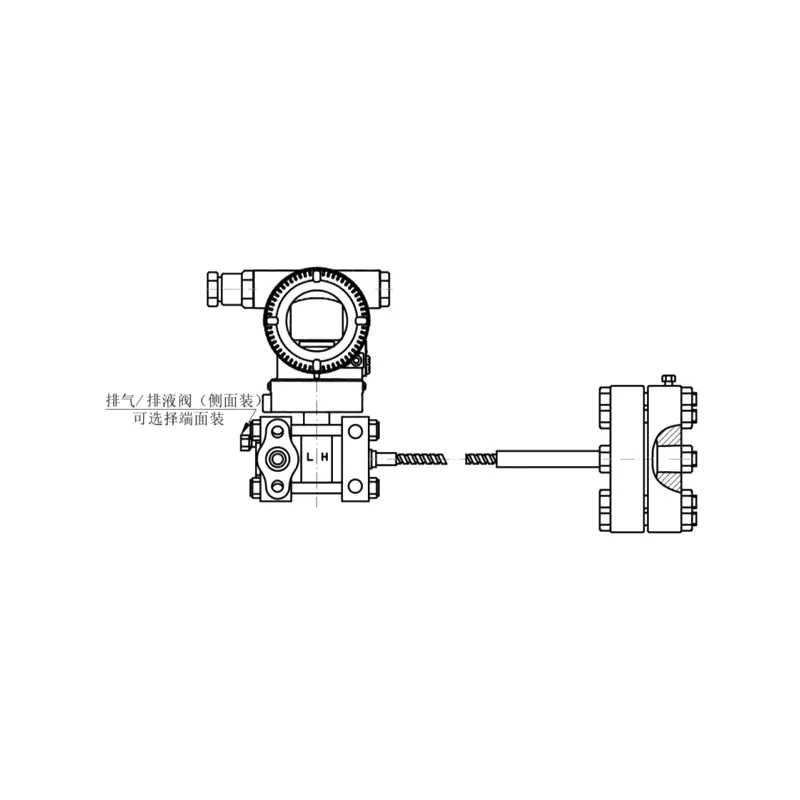

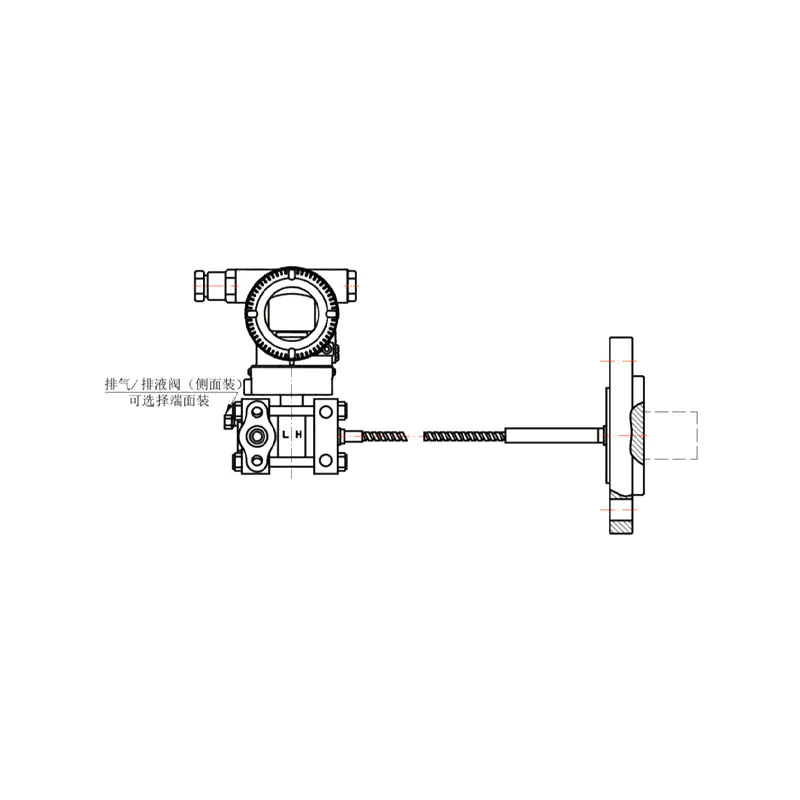

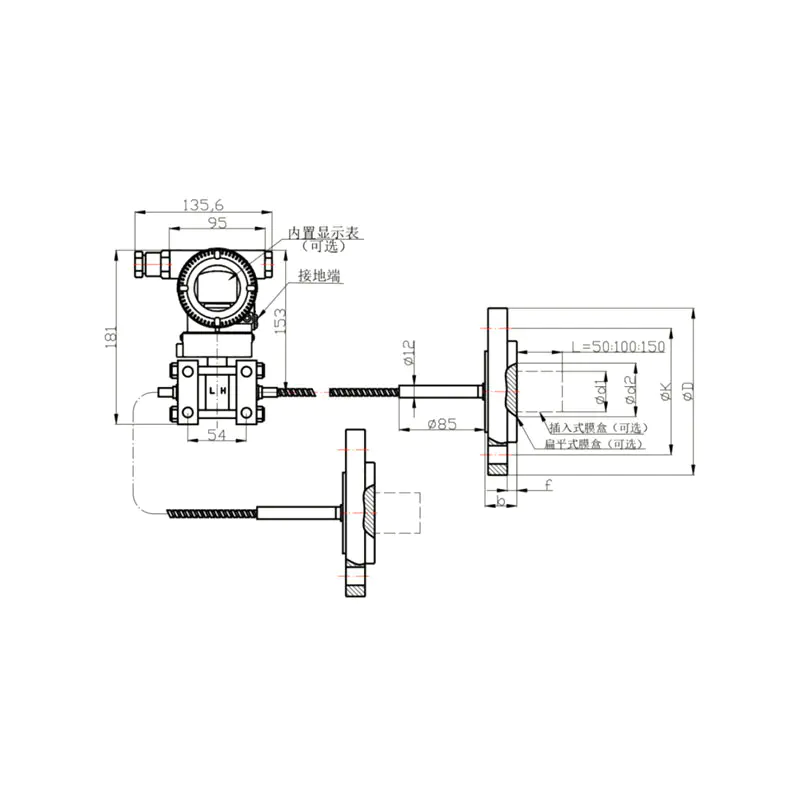

Desenul 1: Desenul ansamblului de etanșare la distanță cu presiune diferențială cu două fețe de tip de bază	Desenul 2: Desenul ansamblului de etanșare la distanță cu presiune diferențială pe o singură față de tip de bază

Notă:
(1) Ansamblul de etanșare la distanță cu presiune diferențială de tip de bază cu o singură față poate fi instalat fie pe partea de înaltă presiune, fie pe partea de joasă presiune a corpului transmițătorului.
(2) Metoda de instalare a corpului transmițătorului pentru ansamblurile de etanșare de la distanță cu presiune diferențială de tip de bază cu o singură față sau cu două fețe este aceeași cu cea a transmițătorului de presiune diferențială din seria XG3051DP.

Notă:Usercanoptionallyequipinsaatonbosannut.

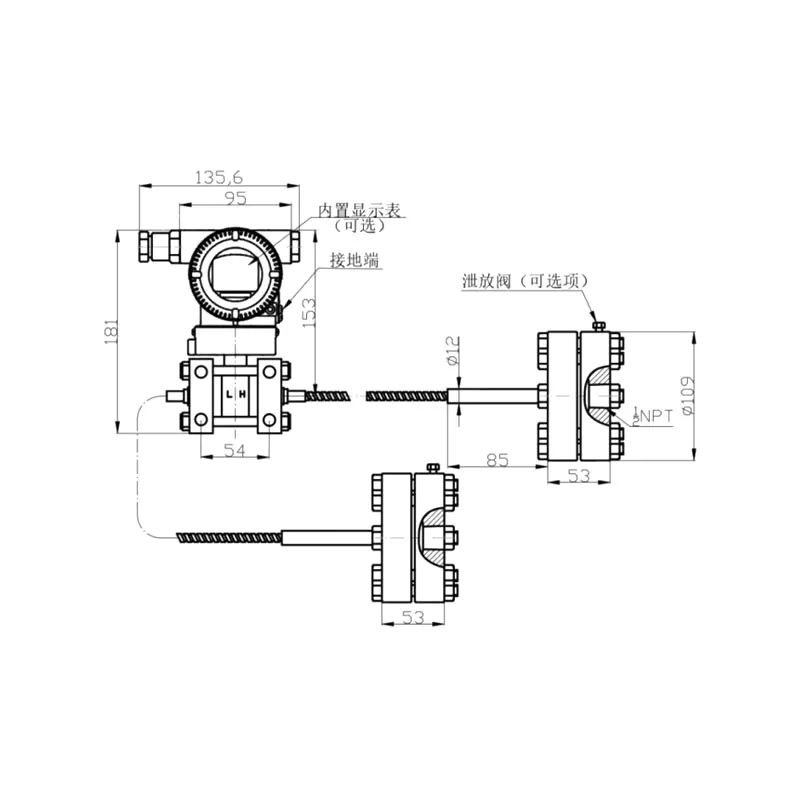

Figura 3	Figura 4 Ansamblu de etanșare la distanță cu presiune diferențială montat pe filet

Notă:
(1) Ansamblul de etanșare la distanță de presiune diferențială montat pe filet pe o singură față poate fi instalat fie pe partea de înaltă presiune, fie pe partea de joasă presiune a corpului transmițătorului.
(2) Metoda de instalare a corpului transmițătorului pentru ansamblurile de etanșare la distanță de presiune diferențială montată pe filet pe o singură față și pe două fețe este aceeași cu cea a transmițătorului de presiune diferențială din seria XG3051DP.
