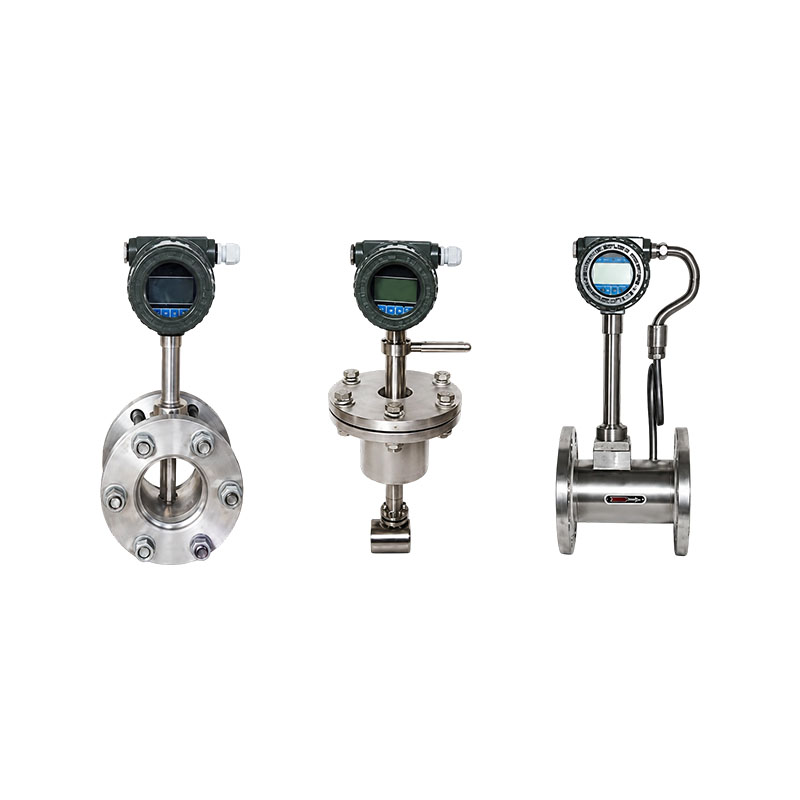

Debitmetrul vortex inteligent seria XG-LUGB

Debitmetrul vortex din seria XG-LUGB este un nou tip de debitmetru dezvoltat pe baza principiului vortex Karman. Debitmetrul vortex este potrivit pentru măsurarea debitului masic și a debitului volumic al aburului supraîncălzit, al aburului saturat, al aerului comprimat, al gazelor generale, al apei și al lichidelor cu coroziune scăzută.

Caracteristicile produsului:
1. Pierderi reduse de presiune, costuri de operare reduse și mai multă semnificație de economisire a energiei.
2. Structură simplă, fără piese mobile, fără uzură, fără nevoie de întreținere mecanică.
3. Domeniul de măsurare este larg, până la 10:1 (poate fi extins pentru cazuri speciale).
4. Adoptând o unitate centrală de procesare CPU cu putere redusă și LCD, cu un design de putere redusă și consum redus de energie, aceasta este împărțită într-un tip local alimentat cu baterie (bateria poate dura 2 ani) și un tip de transmisie la distanță alimentat cu baterie, precum și un tip de transmisie la distanță alimentat extern, cu performanță stabilă și fiabilă.
5. Circuitul este foarte integrat, avansat din punct de vedere tehnologic și nu are deriva sau auto-excitare. Afișează parametri precum temperatura, presiunea, debitul instantaneu, debitul cumulat, densitatea și frecvența la fața locului. Compensarea stabilizării tensiunii poate fi aplicată mediului testat.
6. Adoptând un design de buton ascuns și gestionarea meniului parolei, împiedică efectiv personalul neautorizat să modifice instrumentul, iar parametrii instrumentului sunt setați cu ușurință la fața locului.
7. Instrumentul este proiectat cu ieșire digitală de impuls și are, de asemenea, o ieșire de curent cu două fire 4-20mA. Cu protocol HART. Echipat cu o interfață de comunicație RS485.
8. O funcție specifică de stocare a datelor în timp real asigură că datele interne nu se pierd niciodată în nicio situație.
9. Folosind componente de detectare a cristalelor piezoelectrice, are fiabilitate ridicată și poate funcționa în intervalul -20 ~ 280 ° C.
10. Are tip card flansa, DN25-300; tip inserție flanșă, DN300-2000.
11. Evaluare antiexplozie: Exd lI BT4.
12. Nivel de protectie: IP65.

Puncte principale de vânzare:
1. Structură simplă și robustă: în interior nu există piese în mișcare sau uzate, cu o durată de viață lungă și o sarcină de lucru redusă de întreținere.
2. Gamă largă: poate măsura gaze, vapori și lichide, cu un raport de gamă mare și capacitatea de a măsura atât debite mari, cât și mici.
3. Precizie stabilă și adaptabilitate la medii multiple: Un instrument poate măsura lichide, gaze și abur saturat/supraîncălzit, cu o versatilitate puternică.
4. Ieșire inteligentă a semnalului: LCD-uri locale debite instantanee și cumulate; Suporta 4-20mA, impuls RS485-Modbus, convenabil pentru conectarea la sistemul superior PLC.

Industria de aplicare:
1. Industria de încălzire termică: abur cazanului, contorizare a aburului conductei termice, decontare de încălzire.
2. Industria petrochimică: monitorizarea debitului gazelor de proces și diferitelor medii lichide.
3. Industria alimentară și farmaceutică: aer comprimat, abur de proces și controlul debitului de apă de producție.
4. Utilități publice municipale: Măsurarea surselor publice de energie, cum ar fi aerul comprimat, gazul și apa în circulație.

Contactați-ne
PREV：Debitmetru cu plutitor metalic seria XG-JFURMĂTORUL：Debitmetru electromagnetic inteligent XG-LDE
Întrebări frecvente Specificații de performanță

Î1: Ce medii poate măsura un debitmetru vortex?
R: Poate măsura lichide, gaze, vapori saturati și vapori supraîncălziți. Nu se pot măsura medii care conțin o cantitate mare de particule solide și vâscozitate ridicată care sunt predispuse la detartrare, ceea ce poate deteriora cu ușurință sonda și poate afecta măsurarea.

Î2: Care este motivul fluctuației mari în citirea debitului debitmetrului vortex?
R: Motivele comune sunt debitul scăzut al conductei, vibrațiile mari ale conductei, secțiunile de conducte drepte în amonte și aval insuficiente și prezența unui număr mare de bule în mediu. Acordați prioritate asigurării unor secțiuni de conducte drepte din față și din spate suficiente, evitând sursele de vibrații precum pompele și supapele și îmbunătățirea condițiilor de lucru.

Î3: Care sunt cerințele pentru instalarea unei secțiuni de țeavă dreaptă într-un debitmetru vortex?
R: Pentru a asigura acuratețea măsurării, în amonte este necesară o secțiune dreaptă de țeavă cu un diametru de 15-20 de ori, iar în aval este necesară o secțiune de țeavă dreaptă cu un diametru de 5-10 ori. Încercați să stați cât mai mult posibil departe de componentele de turbulență, cum ar fi coturile, supapele și corpurile pompei; în caz contrar, poate cauza abateri de măsurare.

Î4: Cum să alegeți între debitmetrul vortex și debitmetrul electromagnetic?
R: Selectați un debitmetru vortex pentru măsurarea aburului, a gazului și a lichidelor neconductoare; debitmetrele electromagnetice sunt selectate pentru măsurarea lichidelor conductoare, cum ar fi ape uzate, acide, medii alcaline și noroi, în funcție de tipul de mediu măsurat.

Model DN (mm) Interval debit (m³/h) Precizie
Lichid Gaz Abur
XG-LUGB-25 25 1,0-12 8,8-124 7-124 1.0
1.5
XG-LUGB-32 32 1,5-20 15-200 12-200
XG-LUGB-40 40 2,0-26 23-300 18-300
XG-LUGB-50 50 3-56 35-450 28-450
XG-LUGB-65 65 4,8-96 63-820 50-820
XG-LUGB-80 80 7,2-145 90-1200 75-1200
XG-LUGB-100 100 11-224 142-1950 120-1950
XG-LUGB-125 125 18-352 220-3000 175-3000
XG-LUGB-150 150 26-512 320-4400 260-4400
XG-LUGB-200 200 45-920 565-7800 440-7800
XG-LUGB-250 250 70,4-1200 850-12400 720-12400
XG-LUGB-300 300 100-2020 1250-17500 1020-17500
Tip de inserție (viteza curgerii în punctul central de inserare)
XG-LUGB-300 300 127-1650 1810-13500 1260-13500
XG-LUGB-400 400 226-2950 3250-23800 2250-23800
XG-LUGB-500 500 353-4600 5560-37800 3500-37800
XG-LUGB-600 600 510-6620 7320-54600 5100-54600
XG-LUGB-800 800 910-11800 13200-96700 9100-96700
XG-LUGB-1000 1000 1450-18500 20100-151600 14500-151600
XG-LUGB-1200 1200 2050-26650 27500-209000 20500-209000
XG-LUGB-1500 1500 3200-40300 45500-335000 32000-335000
XG-LUGB-2000 2000 5600-71400 80200-608600 56000-608600

Material carcasa: otel inoxidabil, otel carbon
Presiune nominală: Senzori de tip standard: 1,0 MPa până la 4,0 MPa; Senzori de înaltă presiune: 6,3 MPa până la 42 MPa (comandă specială)

Tabel de selecție a debitmetrului

XG-LUGB Debitmetru inteligent Vortex
Diametrul nominal —XXX 50 înseamnă DN50
Mediu Măsurat 1 Lichid
2 Gaz
3 Abur
Tip de structură 2 Tipul cu flanșă de napolitană cu pasaj complet
3 Tip de inserție simplă
4 Tip de inserție cu supapă cu bilă
5 Tip de înaltă presiune
6 Tip submersibil
7 Tip rezistent la coroziune
Tip de ieșire semnal 0 Ieșire (implicit)
1 4 – 20 mA
2 Puls
3 HART
4 RS485
Modul de compensare 0 Nicio compensație
1 Numai compensarea temperaturii
2 Numai compensarea presiunii
3 Compensarea temperaturii și presiunii
Temperatura T1 Temp. scăzută. (T ≤ 80 °C)
T2 Temperatură ridicată. (T ≥ 80 °C)
Presiune P1 Presiune normală
P2 Înaltă presiune
Mediul de operare 1 Mediu normal
2 Mediu rezistent la explozie
Sursa de alimentare 1 Baterie internă (fără ieșire)
2 Baterie Externă 24 V Alimentare duală
3 Doar 24 VDC
Gama de debit —XXX Exemplu: 1000 indică un debit maxim de 1000 m³/h
