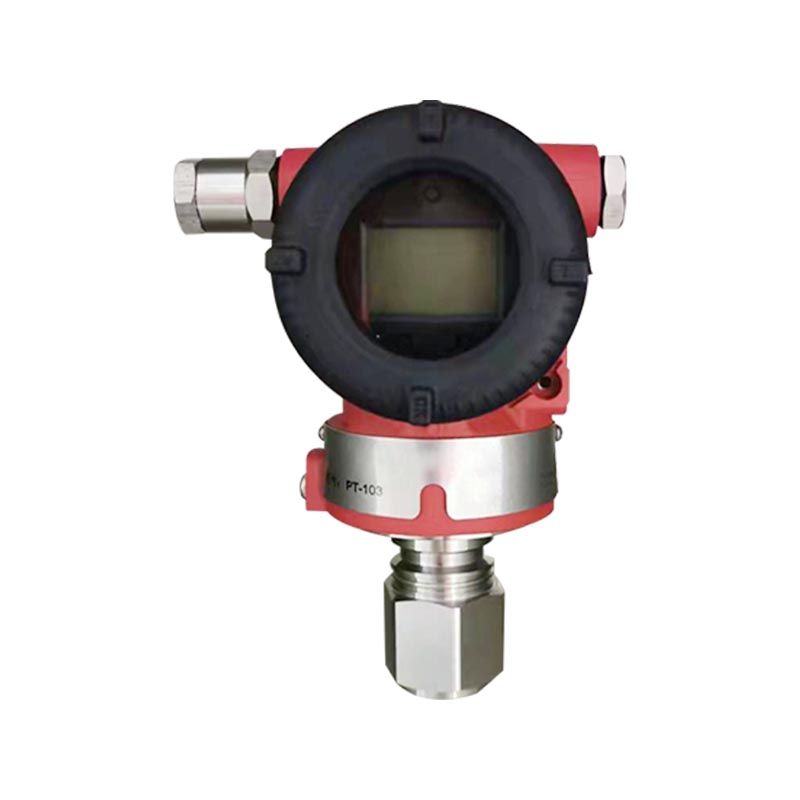

XG3051T Transmițător presiune diferențială/presiune absolută

Introducere produs:
XG3051T este un transmițător de presiune inteligent conectat direct din seria 3051T, disponibil în două tipuri: presiune manometrică și presiune absolută; Adoptarea senzorului capacitiv, diafragmă 316L, ieșire HART 4-20mA, sursă de alimentare 24VDC, precizie 0,075-0,15% FS, LCD opțional, care acceptă calibrarea locală/manuală, carcasă anti-explozie, protecție IP65, acoperire largă, rezistență la impact, accesorii bune instalate pe termen lung pentru conducte de presiune, fără nevoie de accesorii instalate direct în conducte de presiune.

Aplicatii principale:
Măsurați presiunea gazelor, lichidelor și vaporilor; Folosit în rețele petrochimice, chimice, electrice, metalurgice, tratarea apei și rețelele de conducte de petrol și gaze; tipul de presiune absolută este potrivit pentru condiții de vid, presiune negativă, distilare și distilare; presiunea manometrică este utilizată pentru monitorizarea presiunii conductelor obișnuite și a zonelor rezervoarelor și este conectată la sistemele de control DCS/PLC.

Contactați-ne
PREV：XG3051T Transmițător la distanță de presiune diferențială/presiune absolutăURMĂTORUL：Nici un articol următor
Întrebări frecvente Specificații de performanță Specificatii functionale Instalare Instrucțiuni de conectare la proces Specificații fizice
Î1: Cum se face distincția între modelele de presiune manometrică XG3051T și de presiune absolută și pot fi utilizate interschimbabil?
R: Presiunea manometrică se bazează pe presiunea atmosferică locală, iar presiunea absolută se bazează pe vid absolut. Burduful hardware este diferit și nu poate fi schimbat direct; tipul de presiune absolută este preferat pentru condițiile de lucru în vid, în timp ce tipul de presiune manometrică este preferat pentru presiunea obișnuită în conductă.

Q2: Semnalul de ieșire este 4-20mA. Acceptă protocolul HART?
R: XG3051T vine standard cu 4-20mA HART, care poate fi ajustat manual pentru parametri, sau poate fi selectat un cap LCD local pentru a vizualiza valorile presiunii la nivel local.

Î3: Poate mediul să intre direct în contact cu diafragma emițătorului și cu ce material este în contact?
R: Mediul de structură de conectare directă contactează direct diafragma, iar diafragma standard este oțel inoxidabil 316L; Mediile corozive puternice necesită confirmarea prealabilă a condițiilor de funcționare și selectarea materialelor speciale pentru membrane.

Î4: Care sunt motivele comune pentru defecțiunea ieșirii transmițătorului și saltul numeric?
R: În primul rând, verificați dacă sursa de alimentare de 24 V este normală și dacă există conexiuni slăbite în cablaj; În al doilea rând, investigați impactul și blocarea mediilor de proces; Resetați și calibrați din nou cu controlerul HART și verificați setarea intervalului pentru eventuale anomalii.

Î5: Pentru ce medii la fața locului și niveluri rezistente la explozie este potrivit XG3051T?
R: Nivel de protecție IP65, acceptă selecția împotriva exploziilor; Potrivit pentru petrochimic, chimic, tratarea apei, energie electrică și alte aplicații la fața locului; Evitați temperaturile ridicate care depășesc intervalul și mediile cu vibrații puternice, iar temperatura medie nu trebuie să depășească intervalul de specificații ale produsului.

Precizia de referință pentru reglarea intervalului
(Inclusiv liniaritatea bazată pe zero, histerezis și repetabilitate) ±0,075% Dacă TD＞10 (TD = Interval maxim / Interval ajustat), atunci: ±(0,0075 × TD)%

Efectul temperaturii ambientale
Cod interval Efect total la -20℃ ~ 65℃
B/L ±(0,30×TD 0,20)%×Span
Alţii ±(0,20×TD 0,10)%×Span
Cod interval Efect total la -40℃ ~ -20℃ și 65℃ ~ 85℃
B/L ±(0,30×TD 0,20)%×Span
Alţii ±(0,20×TD 0,10)%×Span

Efect de supragamă
±0,075% x interval

Stabilitate pe termen lung

Cod interval Efect (Drift)
B/L ±0,2%×Span / 1 an
Alţii ±0,1%×Span / 1 an


Efectul sursei de alimentare
±0,001%/10V (12~42V DC), neglijabil

Interval și interval de măsurare (XG3051T-Presiune manometrică)
Cod interval Tip kPa bar
B Gama 0,6~6 6~60 mbar
Span -6~6 -60~60 mbar
C Gama 2~40 0,02~0,4
Span -40~40 -0,4~0,4
D Gama 2,5~250 0,025~2,5
Span -100~250 -1~2,5
F Gama 30~3000 0,3~30
Span -100~3000 -1~30
G Gama 0,1~10 MPa 1~100
Span -0,1~10 MPa -1~100
H Gama 0,21~21 MPa 2,1~210
Span -0,1~21 MPa -1~210
I Gama 0,4~40 MPa 4~400
Span -0,1~40 MPa -1~400
J Gama 0,6~60 MPa 6~600
Span -0,1~60 MPa -1~600


Gama and Measureme Interval nt (XG3051T- Presiune absolută)

Cod interval Tip kPa bar
L Gama 2~40 0,02~0,4
Span 0~40 0~0,4
M Gama 2,5~250 0,025~2,5
Span 0~250 0~2,5
O Gama 30~3000 0,3~30
Span 0~3000 0~30
Articol Descriere
Gama Limits Poate fi ajustat în mod arbitrar în limitele superioare și inferioare ale intervalului. Este recomandat să selectați codul de gamă cu cel mai mic raport de turndown posibil pentru a optimiza caracteristicile de performanță.
Setare la zero Zero și span pot fi ajustate la orice valoare din domeniul de măsurare specificat în tabel, cu condiția ca: Span calibrat ≥ Span minim.
Efect de poziție de montare Schimbarea poziției de montare paralelă cu suprafața diafragmei nu va provoca o deviere zero. Pentru abaterea poziției de montare peste 90° față de suprafața diafragmei: Intervalul C prezintă o deviere zero ＜0,25 kPa; alte intervale prezintă o deriva zero ＜0,15 kPa. Toată deviația de zero poate fi corectată prin ajustarea punctului zero. Fără efect de întindere.
Ieșire 2 fire, 4-20mA DC. Comunicare digitală HART opțională. Ieșire liniară sau rădăcină pătrată selectabilă.
Ieșire signal limits: Imin=3.9 mA, Imax=20.5 mA
Curentul de alarmă Alarmă scăzută (minim): 3,7 mA
Alarma mare (maxim): 21mA
Mod fără alarmă (menținere): mențineți valoarea curentă validă înainte de eroare
Alarmă implicită din fabrică: modul de alarmă ridicată
Timp de răspuns Constanta de amortizare a amplificatorului: 0,1s; Constanta de timp a senzorului: 0,1-1,6 s (depinde de interval și de raportul de turndown). Constantă de timp suplimentară reglabilă: 0,1-60s.
Timp de încălzire <15s
Temperatura ambiantă -40~85°C
−20~65°C (cu LCD și inel de etanșare FKM)
Temperatura de depozitare/transport -50~85°C
-40~85°C (with LCD)
Limite de presiune De la vid până la gamă maximă.


Limită de suprasarcină:

Gama 6 kPa 40 kPa 250 kPa 3 MPa
Cod (B) (C/L) (D/L) (F/O)
Limită de suprasarcină 0,2 MPa 1 MPa 4 MPa 16 MPa
Gama 10 MPa 21 MPa 40 MPa 60 MPa
Cod (H) (eu) (eu) (K)
Limită de suprasarcină 20 MPa 50 MPa 50 MPa 70 MPa


Compatibilitate electromagnetică (EMC)
Vezi pagina următoare, Anexa EMC'

Condiții de alimentare și încărcare
Tensiunea de alimentare este 24V,R ≤ (Us-12V)/Imax k
unde Imax=23 mA
Tensiune maximă de alimentare: 42VDC
Interval de sarcină de comunicare digitală: 230~600Ω

Conexiune electrică
Presetupă M20×1,5; terminale potrivite pentru conductori de 0,5~2,5 mm².

Conexiune la proces
Racord de proces standard: filet interior NPT 1/2. Adaptoare disponibile pentru filet extern NPT 1/2, G1/2, M20×1,5 și portul de vid KF16.

Descrierea conexiunii la proces (Cod 1)

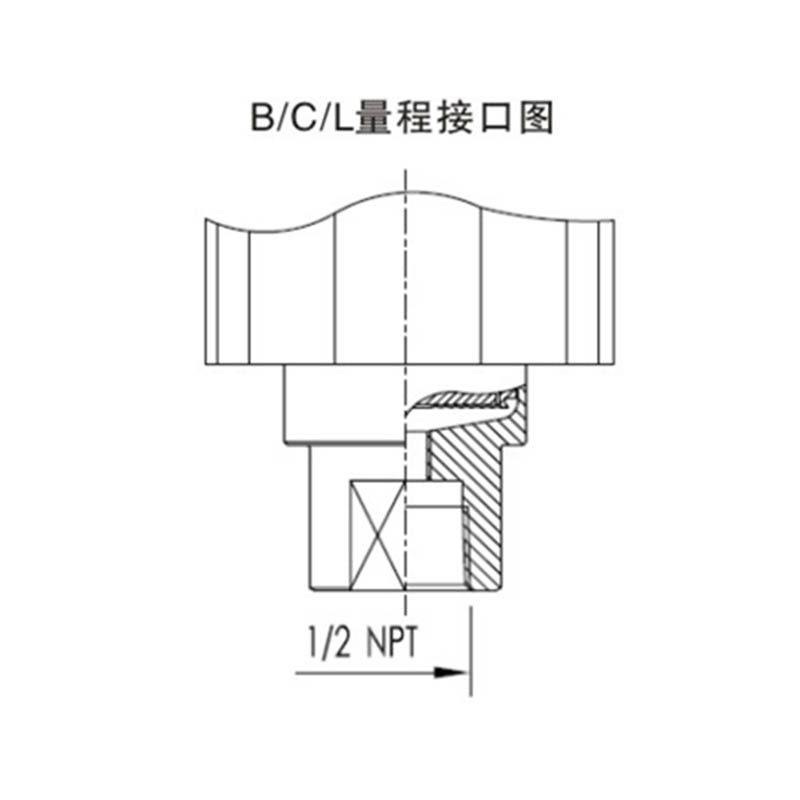

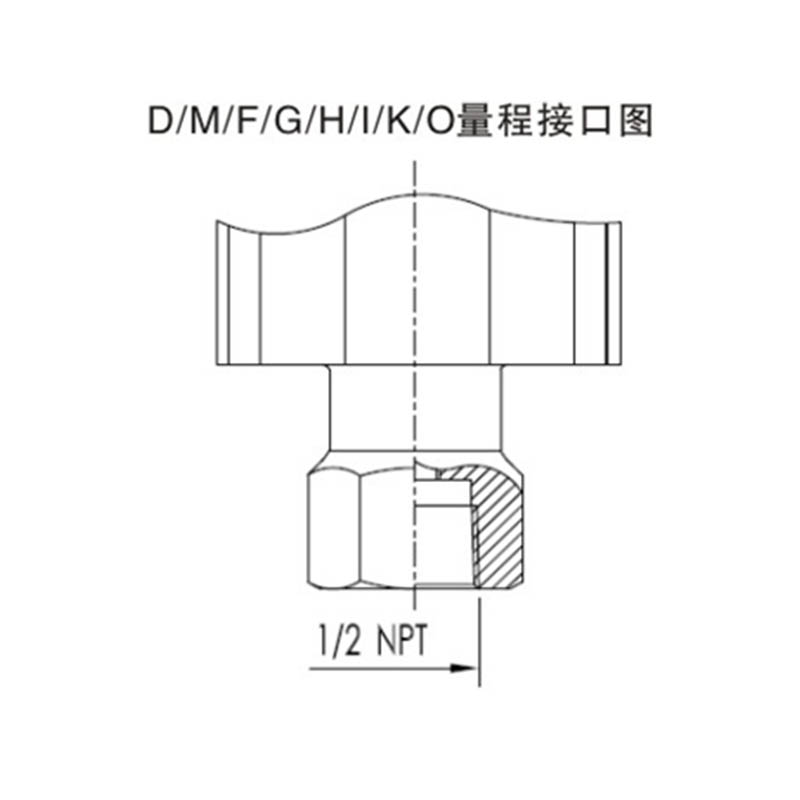

Format standard (Cod 1)
100064-Mjut 100054-1-6F2j

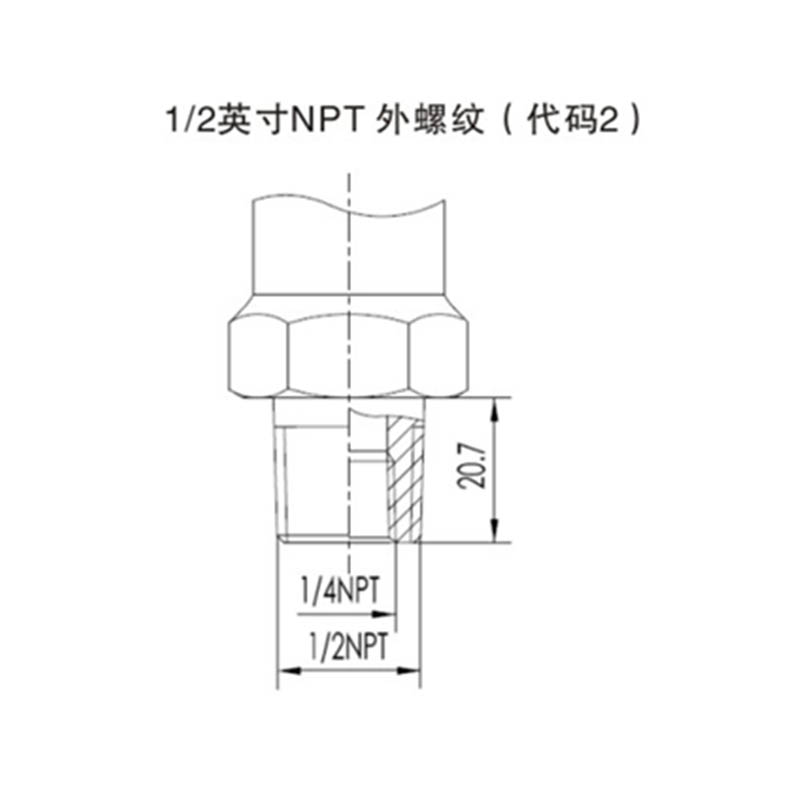

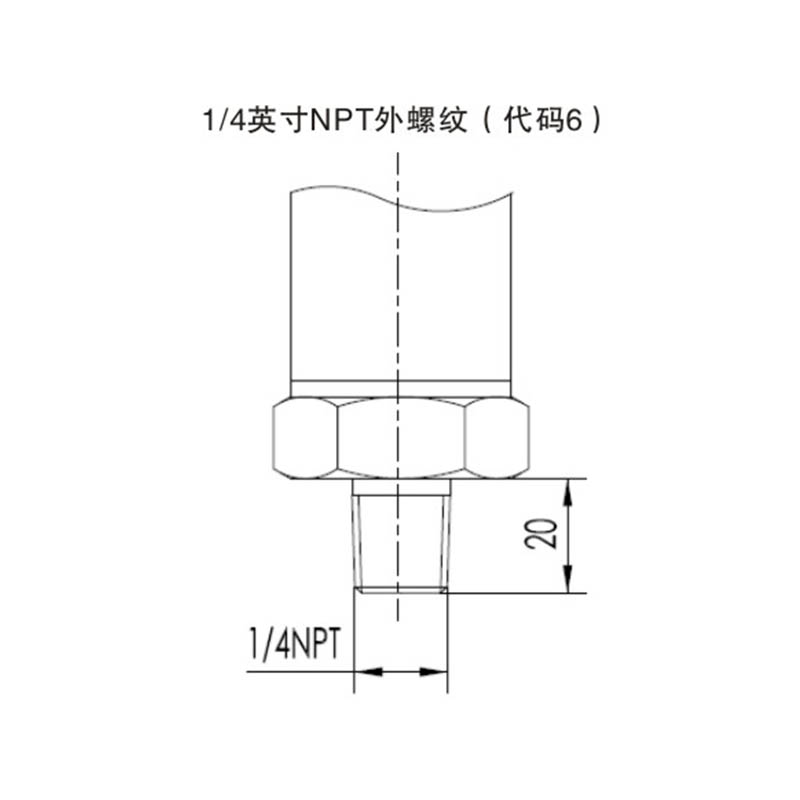

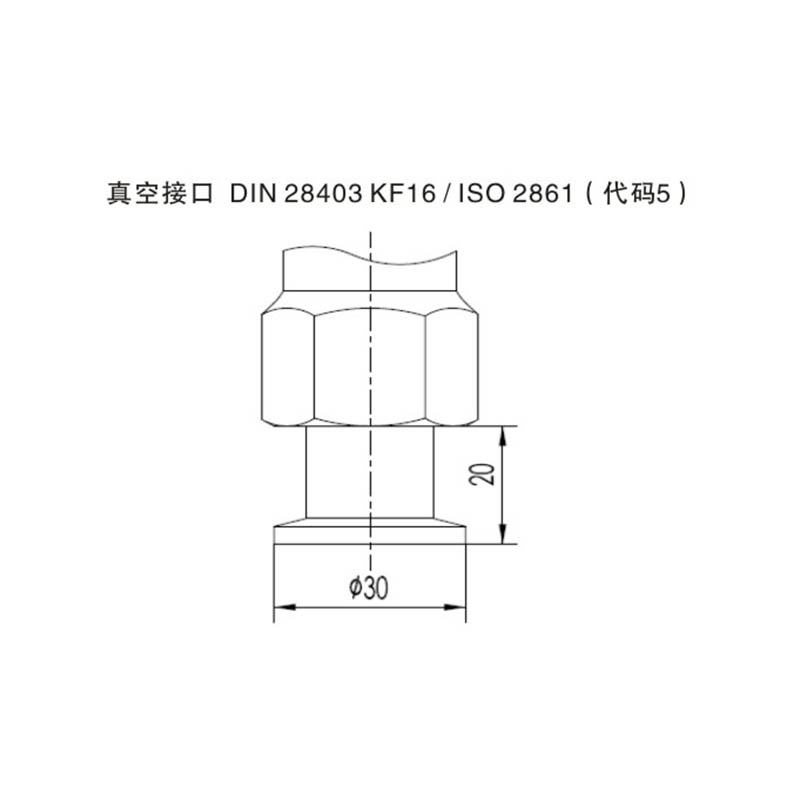

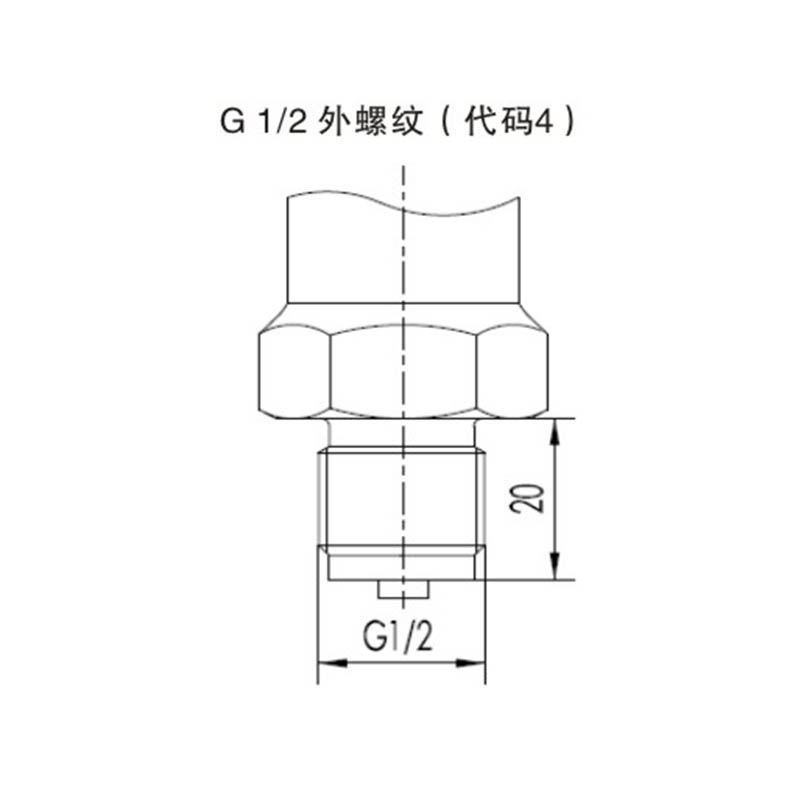

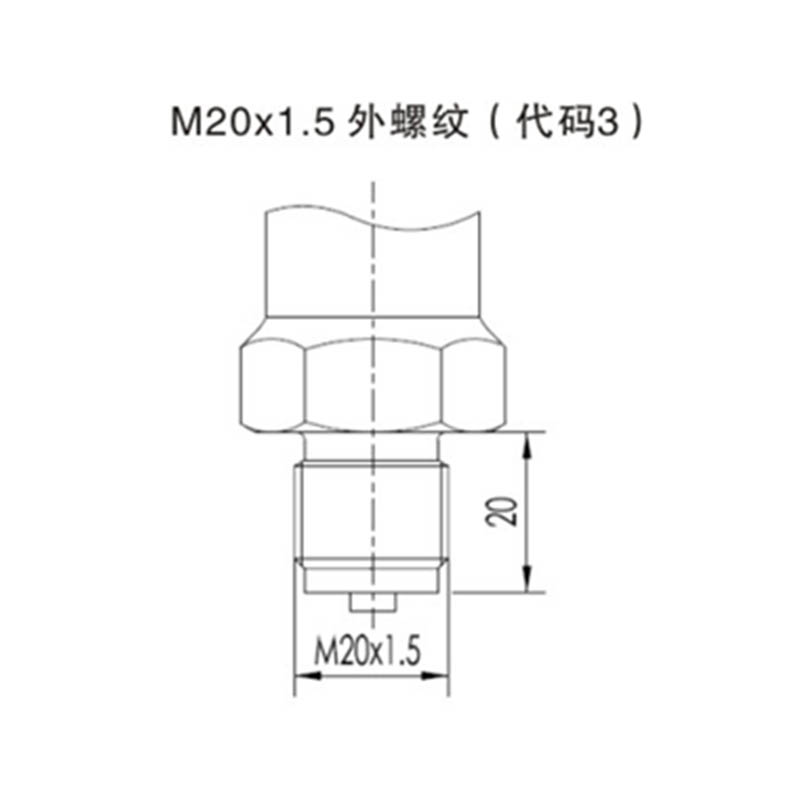

Formular de interfață derivată
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tabelul codurilor modelului și specificațiilor

Selectarea transmițătorului de presiune 3051T
1 G Presiune manometrică
A Presiune absolută
2 Precizie Ieșire
U Eroare de bază ±0,04% 4-20mA cu comunicare HART
B Eroare de bază ±0,075% 4-20mA cu comunicare HART
A Eroare de bază ±0,05% 4-20mA cu comunicare HART
C Eroare de bază ±0,01% 4-20mA cu comunicare HART
N Ieșire analogică 4-20mA
3 Presiune manometrică
B 0-0,6kPa ~ 6kPa / (0-60 ~ 600 mmH₂O) / (0-6 ~ 60mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0-2,5 kPa ~ 250 kPa / (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
F 0-30kPa ~ 3MPa / (0-3 ~ 300 mH₂O) / (0-0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Doar presiune absolută
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Doar presiune absolută
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Doar presiune absolută
4 Materialul diafragmei/Lichidul de umplere
A Ulei din oțel inoxidabil 316L/silicon
B Oțel inoxidabil 316L / ulei fluorurat
C Hastelloy C / ulei de silicon
D Hastelloy C / ulei fluorurat
5 Conexiune la proces
1 Filet interior 1/2" NPT
2 Filet exterior 1/2" NPT (cu 1/4" NPT în interior)
3 Filet exterior M20×1,5
4 Filet exterior G1/2
5 Racord de vid DIN 28403 KF16 / ISO 2861
6 Filet exterior 1/4" NPT
6 Funcție specială
N Niciuna
P Protecție împotriva trăsnetului
O Tratament fără ulei (pentru măsurarea oxigenului: umplere cu ulei fluorurat, inel de etanșare FKM, <6 MPa, <60 °C)
7 Suport de montare
N Niciuna
1 Oțel inoxidabil
2 Oțel carbon galvanizat
8 Afișare
N Fără afișaj
2 LCD cu iluminare de fundal (−20 °C)
3 Afișaj OLED (−40 °C)
9 Tratament anti-explozie
N Versiune standard
A Tip de siguranță intrinsecă, NEPSI
D Tip ignifug, NEPSI (excluzând presetupele ignifuge)
10 Opțiuni suplimentare
D Dispozitiv de intrare cablu ignifug
E Dispozitiv de intrare cablu cu siguranță sporită
V Versiune de joasă tensiune
S Carcasă complet din oțel inoxidabil

Notă:
Nota 1: coduri de interval corespunzătoare interfeței XG3051T; coduri de gamă corespunzătoare versiunii de presiune absolută XG3051T.
Nota 2: Conexiunea de vid DIN 28403 KF16 / ISO 2861 se aplică numai la intervalele de până la 2,5 bar.

Articol Descriere
Materiale Diafragmă: oțel inoxidabil 316L, Hastelloy C
Conexiune la proces: oțel inoxidabil 316L
Lichid de umplere: ulei de silicon
Carcasă emițător: aliaj de aluminiu cu acoperire cu rășină epoxidică
Inel de etanșare a carcasei: cauciuc nitrilic (NBR)
Plăcuță de identificare: oțel inoxidabil 304
Greutate 1,6 kg (fără LCD, suport de montare și conexiune la proces)
Evaluare de protecție a carcasei IP67


Programul de compatibilitate electromagnetică

Nu. Element de testare Standard de bază Condiție de testare Nivel de performanță
1 Emisia radiata (incinta) GB/T 9254-2008 Tabelul 5 30 MHz~1000 MHz Treci
2 Emisia condusă (port de alimentare CC) GB/T 9254-2008 Tabelul 1 0,15 MHz~30 MHz Treci
3 Imunitate ESD GB/T 17626.2-2006 4 kV (contact) / 8 kV (aer) B
4 Imunitate la câmpul electromagnetic RF GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Imunitate la câmp magnetic de frecvență de putere GB/T 17626.8-2006 30 A/m A
6 Imunitate electrică rapidă tranzitorie / spargere GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Imunitate la supratensiune GB/T 17626.5-2008 1 kV (linie la linie) / 2 kV (linie la sol) (1,2/50 碌s) B
8 Imunitate la perturbarea condusă indusă de câmp RF GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Notă:
(1) Nivelul de performanță A: Performanța normală este menținută în limitele specificațiilor tehnice în timpul testării.
(2) Nivelul de performanță B: În timpul testării, poate apărea o degradare temporară sau pierderea funcției/performanței, cu recuperare automată. Condițiile reale de funcționare, memoria și datele rămân neschimbate.
